4.1 Jumperbelegung

Die Verstärkung wird mittels der beiden Steck-(Jumper
Mitte des Moduls vorgenommen. Die unten stehende Tabelle zeigt Ihnen,
welcher Verstärkungsfaktor bei welcher Jumperposition eingestellt wird.
Außerdem finden Sie einen entsprechenden Aufdruck direkt auf der Pla-
tine neben den Jumperfeldern.
Das Steck-(Jumper-)feld zur Konfiguration der Eingangskapazität teilt
sich in zwei Bereiche. Die ersten 5 Steckplätze (von links betrachtet)
dienen zur Einstellung des Eingangswiderstandes, die verbleibenden 4
Steckplätze der Eingangskapazität.
Auch hier sind die Werte direkt neben jede Jumperposition auf die Platine
gedruckt. Für die 68 kW-Einstellung entfernen Sie bitte den entsprechen-
den Jumper.

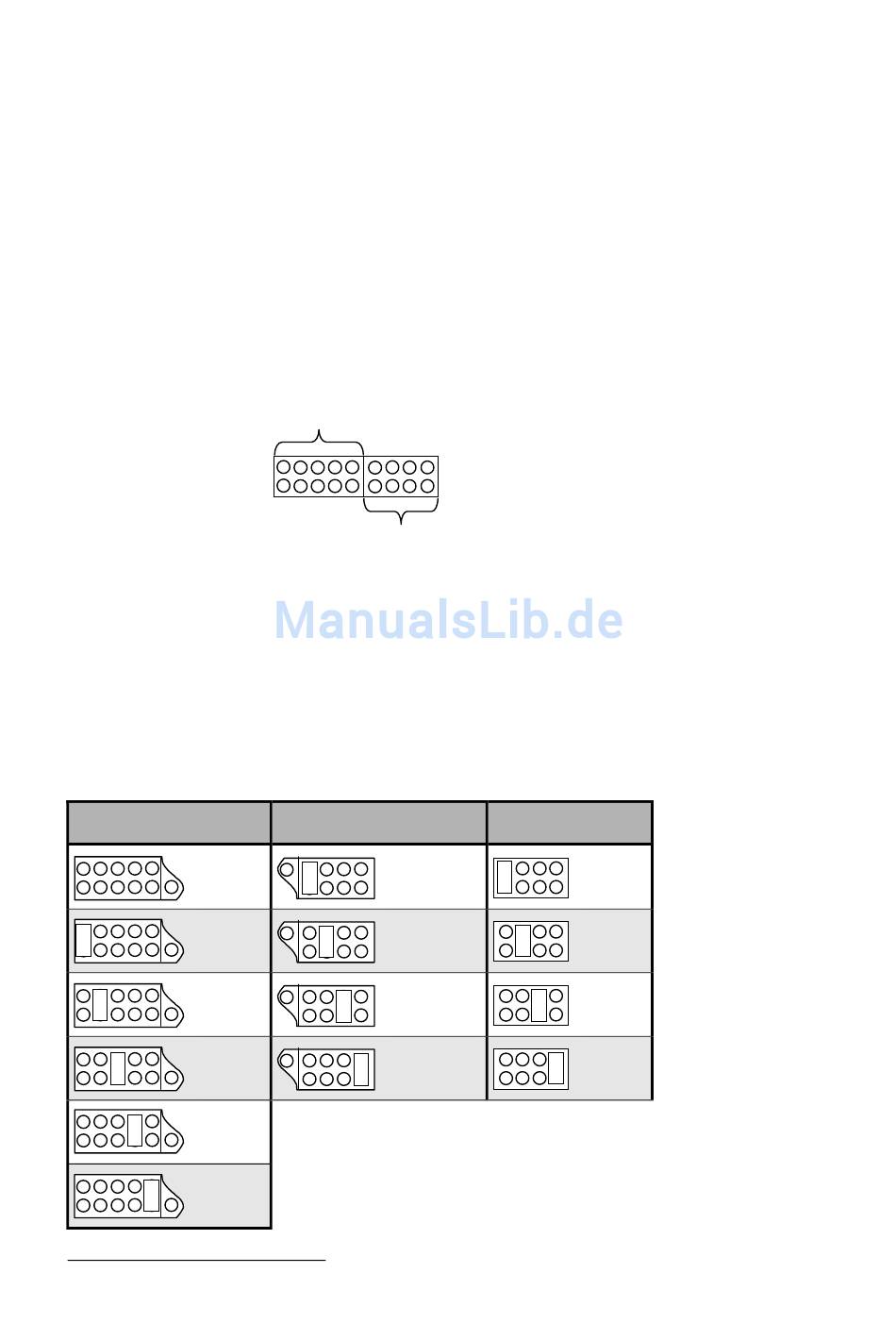

Die folgende Tabelle zeigt Ihnen in der Komplettübersicht alle möglichen
Jumperpositionen und die dazugehörigen Werte:
Eingangswiderstand
68 kW
47 kW
33 kW
2,2 kW
470 W
100 W
*
Jumper = Kurzschlussbrücke
Eingangswiderstand
Eingangskapazität
Eingangskapazität
110 pF
160 pF
220 pF
330 pF
18
*
-)felder in der
Verstärkung
38 dB
48 dB
58 dB
68 dB
