Elektrischer Anschluss
34

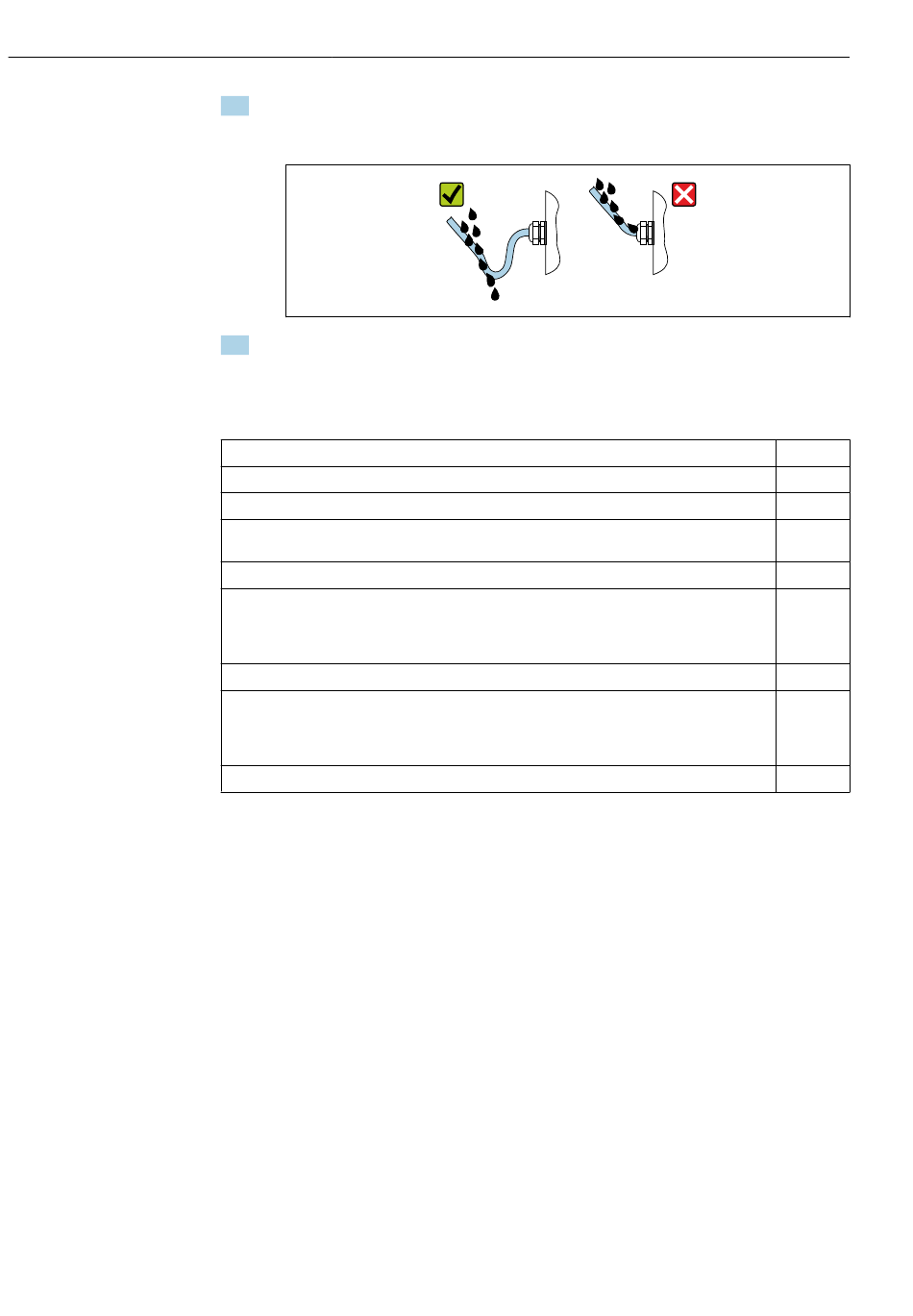

5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt:
Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wasser-
sack").

6. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
7.6

Anschlusskontrolle

Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen →  25?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser-
sack" →  33?
Je nach Geräteausführung: Sind alle Gerätestecker fest angezogen →  31?
• Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild übe-
rein →  86?
• Bei Geräteausführung mit Modbus RS485 eigensicher: Stimmt die Versorgungsspannung mit
den Angaben auf dem Typenschild der Safety Barrier Promass 100 überein →  86?
Ist die Klemmenbelegung →  26 oder Pinbelegung Gerätestecker →  29 korrekt?
• Wenn Versorgungsspannung vorhanden: Leuchtet die Power-Leuchtdiode auf dem Elektronik-
modul des Messumformers grün →  11?
• Bei Geräteausführung mit Modbus RS485 eigensicher: Wenn Versorgungsspannung vorhan-
den, leuchtet die Power-Leuchtdiode auf der Safety Barrier Promass 100 →  11?
Je nach Geräteausführung: Ist die Sicherungskralle oder Befestigungsschraube fest angezogen?
Proline Cubemass C 100 Modbus RS485
Endress+Hauser
A0029278









