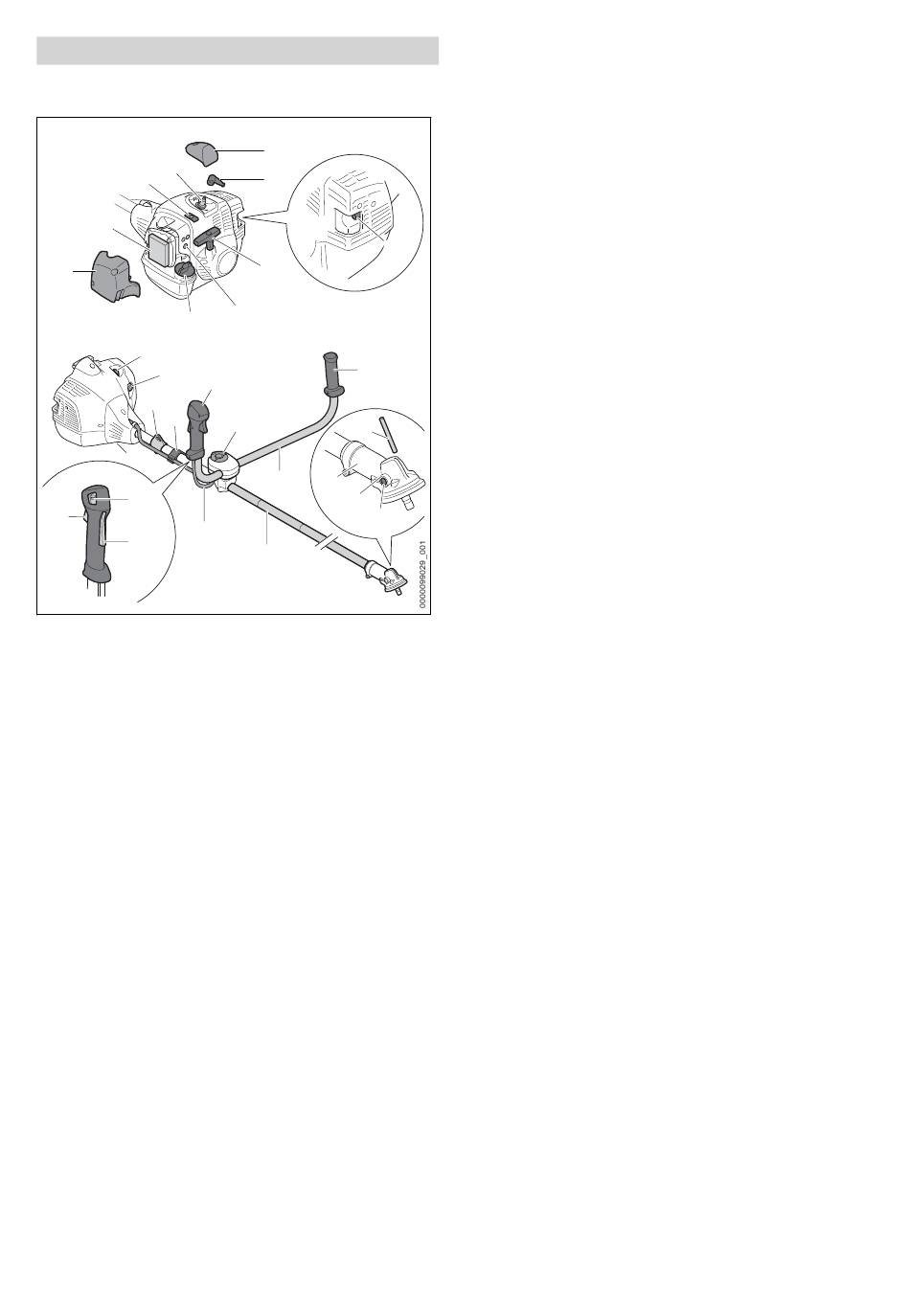

Übersicht
3.1
Motorsense
4
3
2
1
9
11
12
15
13
14
#
16
18
22
17
1 Filterdeckel
Der Filterdeckel deckt den Luftfilter ab.
2 Luftfilter
Der Luftfilter filtert die vom Motor angesaugte
Luft.
3 Schieber
Der Schieber dient zum Einstellen des Som‐
merbetriebs oder des Winterbetriebs.
4 Zündkerze
Die Zündkerze entzündet das Kraftstoff-Luft-
Gemisch im Motor.
5 Abdeckung
Die Abdeckung deckt den Zündkerzenstecker
ab.
6 Zündkerzenstecker
Der Zündkerzenstecker verbindet die Zündlei‐
tung mit der Zündkerze.
7 Anwerfgriff
Der Anwerfgriff dient zum Starten des Motors.
8 Vergasereinstellschrauben
Die Vergasereinstellschrauben dienen zum
Einstellen des Vergasers.
9 Kraftstofftank-Verschluss
Der Kraftstofftank-Verschluss verschließt den
Kraftstofftank.
0458-837-0001-A
5
6
10
7
8
19
21
27
20
24
25
26
23
10 Schalldämpfer
Der Schalldämpfer vermindert die Schallemis‐
sion der Motorsense.
11 Kraftstoffhandpumpe
Die Kraftstoffhandpumpe erleichtert das Star‐
ten des Motors.
12 Startklappenhebel
Startklappenhebel dient zum Starten des
Motors.
13 Tragöse
Die Tragöse dient zum Einhängen des Trag‐
systems.
14 Gaszughalter
Der Gaszughalter dient zum Befestigen des
Gaszugs.
15 Bedienungsgriff
Der Bedienungsgriff dient zum Bedienen, Hal‐
ten und Führen der Motorsense.
16 Stopptaster
Der Stopptaster dient zum Abstellen des
Motors.
17 Gashebelsperre
Die Gashebelsperre dient zum Entsperren
des Gashebels.
18 Gashebel
Der Gashebel dient zum Beschleunigen des
Motors.
19 Handgriff
Der Handgriff dient zum Halten und Führen
der Motorsense.
20 Griffrohr
Das Griffrohr verbindet den Bedienungsgriff
und den Handgriff mit dem Schaft.
21 Knebelschraube
Die Knebelschraube klemmt das Griffrohr an
die Griffstütze.
22 Gaszug
Der Gaszug verbindet den Gashebel mit dem
Motor.
23 Schaft
Der Schaft verbindet alle Bauteile.
24 Getriebegehäuse
Das Getriebegehäuse deckt das Getriebe ab.
25 Öffnung für den Steckdorn
Die Öffnung für den Steckdorn nimmt den
Steckdorn auf.
26 Verschlussschraube
Die Verschlussschraube verschließt die Öff‐
nung für das STIHL Getriebefett.
