Manual de instalación y uso de HELO Roxx Pure

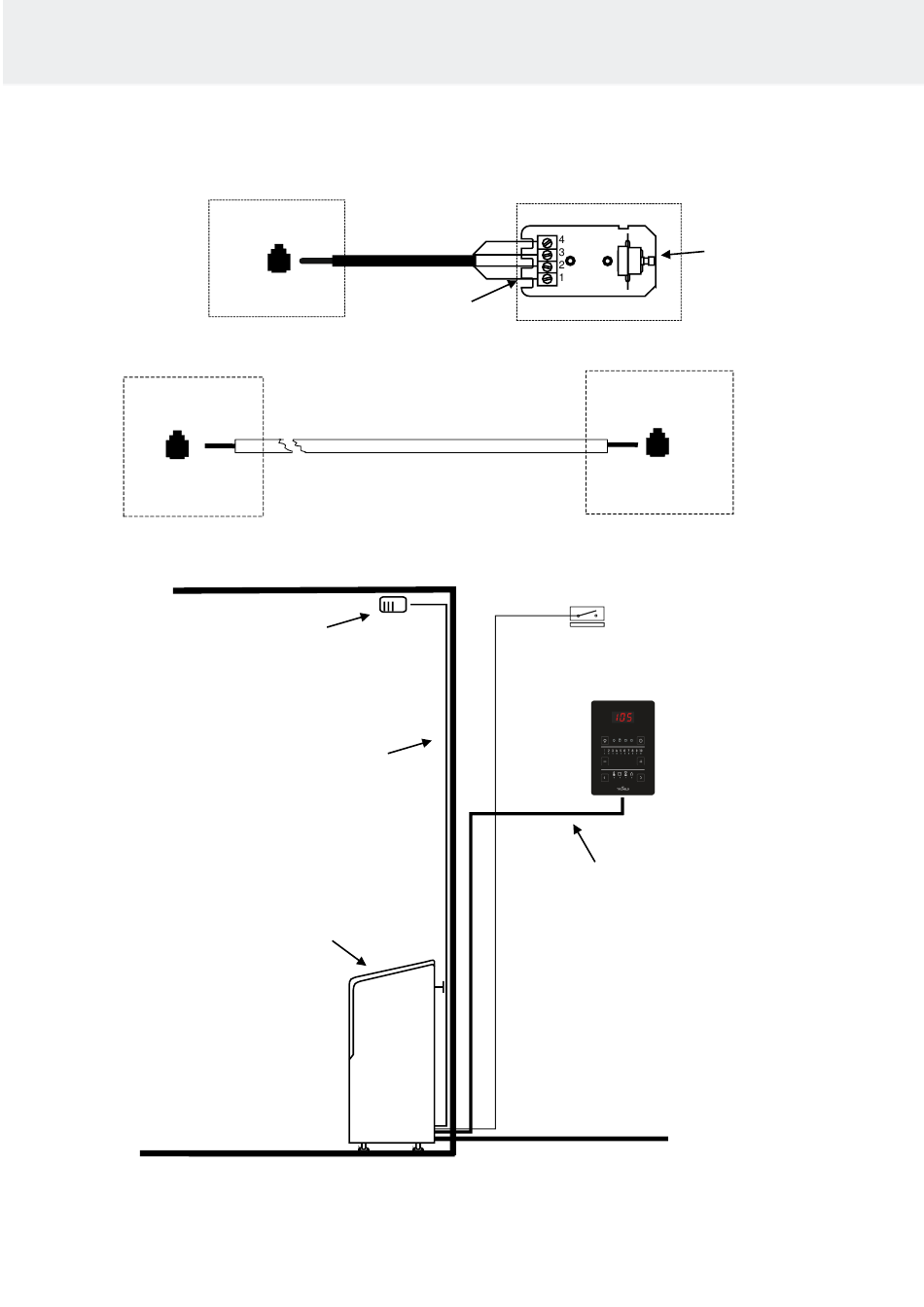

2.18 Imagen del principio de funcionamiento con Pure usado

como panel de control
Calentador
PCB.
Calentador
OLEA 99
PCB.
Sensor OLET 31
Silikona 4 x 0,25 mm²
Imagen 9 Principio de funcionamiento.
OLEA 99
Cable intermedio RJ 10
Calentador
Sensor OLET 31
1 = Azul
2 = Blanco
3 = Rojo
4 = Amarillo
Interruptor de puerta
Panel de control
Pure
4 x 0,15 mm²
Entrada
230V – 240V 1N~/ 2~
230V 3~
400V – 415V 3N~
Tope final,
volver,
confirmación
Panel de control
Pure
NOTE!
Consulte instrucciones de
instalación más detalladas en
las instrucciones de fun-
cionamiento del centro de
control.
13
