Installatie- en gebruikershandleiding HELO Roxx Pure

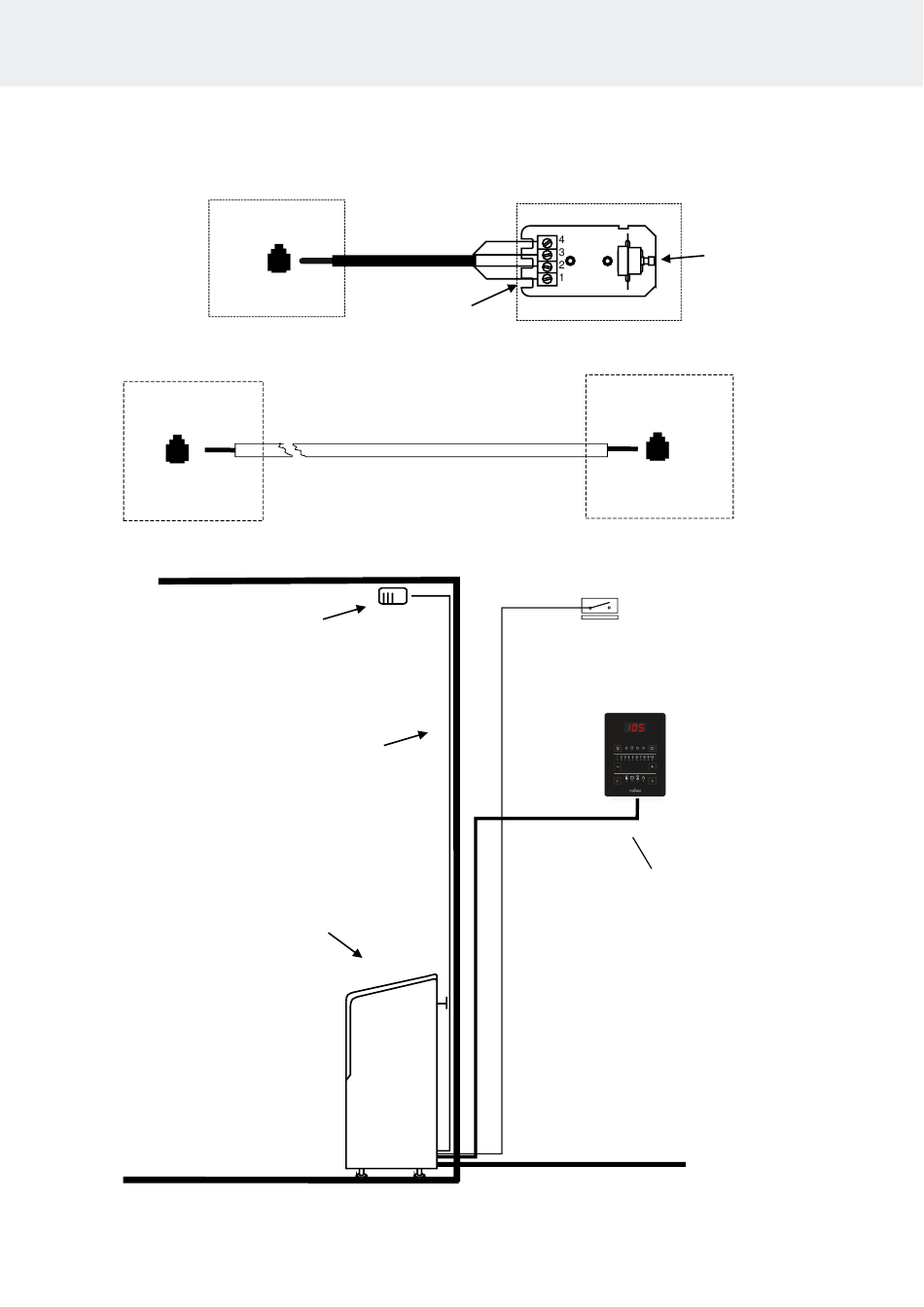

2.18 Principebeeld wanneer Elite wordt gebruikt als bedieningspaneel

Kachel
Adapter printplaat
OLEA 99
Kachel
Adapter printplaat
OLEA 99
Sensor OLET 31

Afbeelding 9 Principe-afbeelding

1 = Blauw
2 = Wit
3 = Rood
4 = Geel
RJ10-tussenkabel
Silicone 4 x 0,25 mm²
Kachel
Sensor OLET 31
Bedieningspanel
Elite
Deurschakelaar
Pedieningspaneel Elite
LET OP!
Raadpleeg voor
gedetailleerdere
installatie-instructies in de
gebruiksaanwijzingen op
het bedieningspaneel
4 x 0,15 mm²
Ingangsspanning
230V – 240V 1N~/ 2~
230V 3~
400V – 415V 3N~
13
Begrenzer
