ELEKTRISCHE INSTALLATION
16
B E T R I E B S A N L E I T U N G | DT80 IO-Link
Erdungspunkt 2
4
Geschlossene Stromschleife mit Ausgleichsströmen über Leitung
5
Erdpotenzialdifferenz
6
Erdungspunkt 1
7
Metallgehäuse
8
Elektrische Leitung
9
Abhilfemaßnahme
Die vorrangige Lösung für das Vermeiden von Potenzialausgleichsströmen auf den
Leitungen ist die Sicherstellung eines niederimpedanten und stromtragfähigen Potenz‐
ialausgleichs.
Maßnahme bei kleinen Systeminstallationen
Bei kleineren Installationen mit nur geringen Potenzialunterschieden können die iso‐
lierte Montage des Geräts und der Peripheriegeräte eine hinreichende Lösung sein.
1
System
Controller
8
U
7
ß
9
=
=

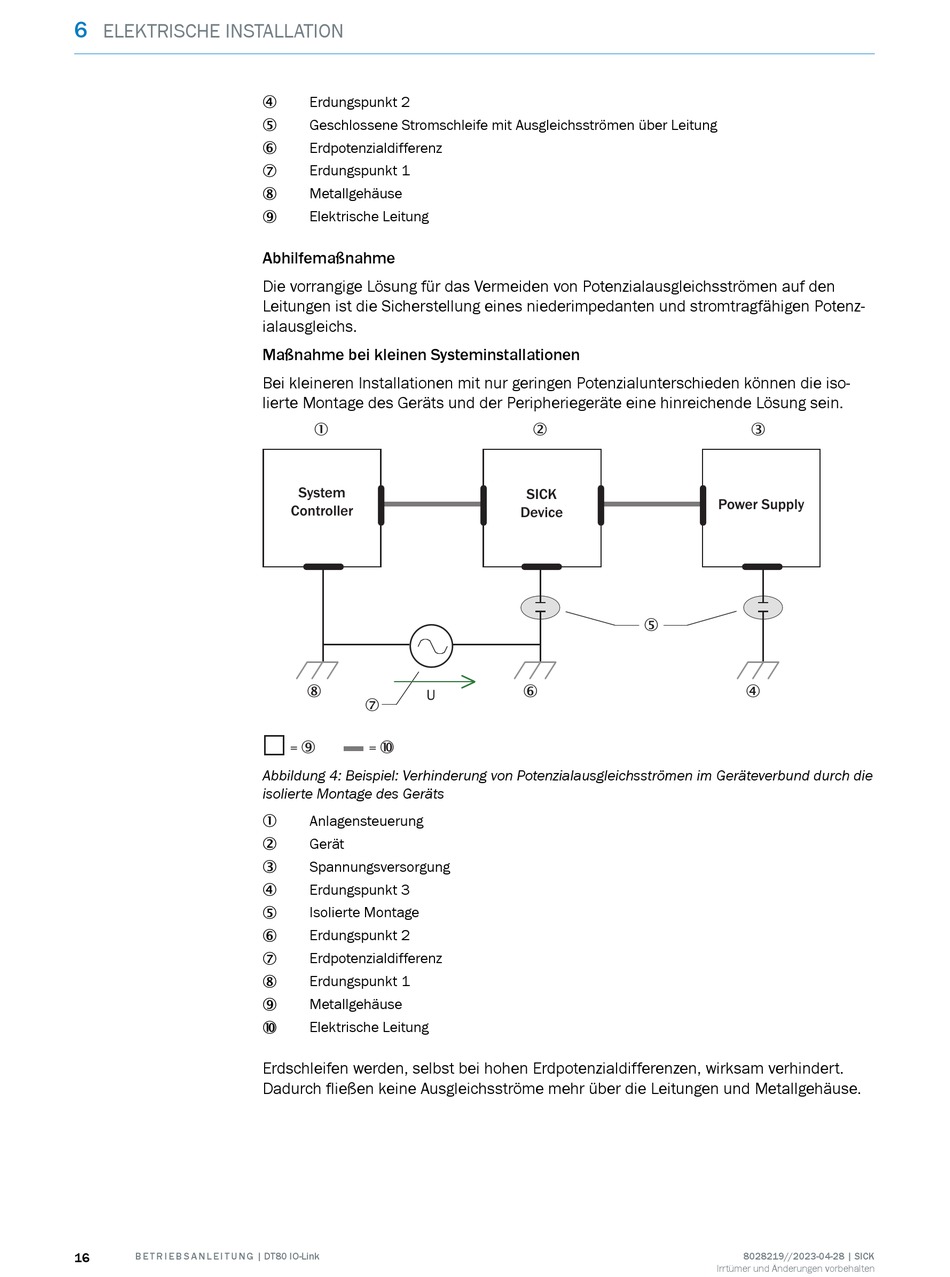

Abbildung 4: Beispiel: Verhinderung von Potenzialausgleichsströmen im Geräteverbund durch die
isolierte Montage des Geräts
Anlagensteuerung
1
Gerät
2
Spannungsversorgung
3
Erdungspunkt 3
4
Isolierte Montage
5
Erdungspunkt 2
6
Erdpotenzialdifferenz
7
Erdungspunkt 1
8
Metallgehäuse
9
Elektrische Leitung
ß
Erdschleifen werden, selbst bei hohen Erdpotenzialdifferenzen, wirksam verhindert.
Dadurch fließen keine Ausgleichsströme mehr über die Leitungen und Metallgehäuse.
2
SICK
Device
5
6
3
Power Supply
4
8028219//2023-04-28 | SICK
Irrtümer und Änderungen vorbehalten
