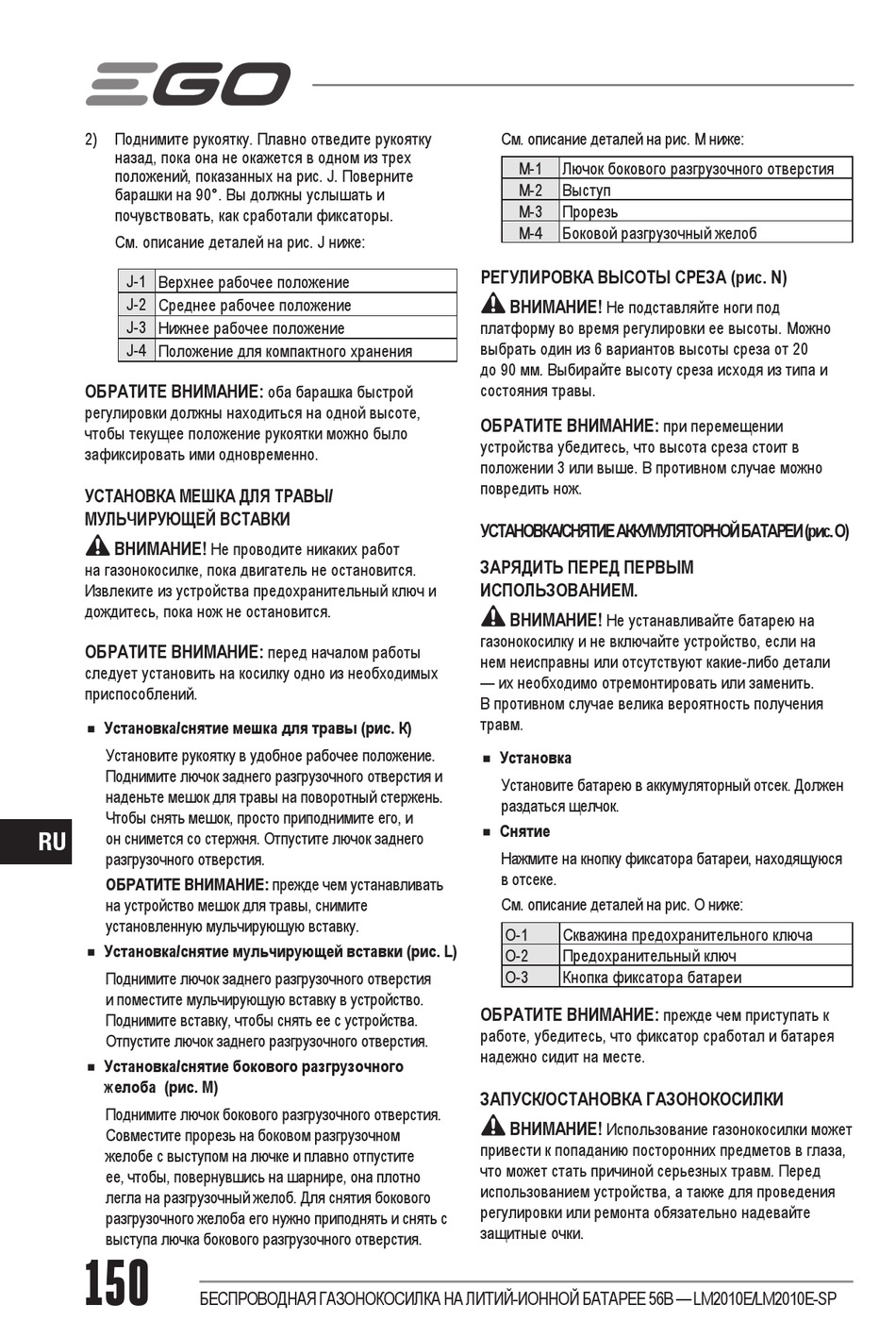

Ego Power+ LM2010E Bedienungsanleitung Seite 150

2) Поднимите рукоятку. Плавно отведите рукоятку
назад, пока она не окажется в одном из трех
положений, показанных на рис. J. Поверните
барашки на 90°. Вы должны услышать и
почувствовать, как сработали фиксаторы.
См. описание деталей на рис. J ниже:
J-1 Верхнее рабочее положение
J-2 Среднее рабочее положение
J-3 Нижнее рабочее положение
J-4 Положение для компактного хранения
ОБРАТИТЕ ВНИМАНИЕ:
регулировки должны находиться на одной высоте,
чтобы текущее положение рукоятки можно было
зафиксировать ими одновременно.
УСТАНОВКА МЕШКА ДЛЯ ТРАВЫ/
МУЛЬЧИРУЮЩЕЙ ВСТАВКИ
ВНИМАНИЕ!
Не проводите никаких работ
на газонокосилке, пока двигатель не остановится.
Извлеките из устройства предохранительный ключ и
дождитесь, пока нож не остановится.
ОБРАТИТЕ ВНИМАНИЕ:
следует установить на косилку одно из необходимых
приспособлений.
◾
Установка/снятие мешка для травы (рис. К)
Установите рукоятку в удобное рабочее положение.
Поднимите лючок заднего разгрузочного отверстия и
наденьте мешок для травы на поворотный стержень.
Чтобы снять мешок, просто приподнимите его, и
он снимется со стержня. Отпустите лючок заднего
RU
разгрузочного отверстия.
ОБРАТИТЕ ВНИМАНИЕ: прежде чем устанавливать
на устройство мешок для травы, снимите
установленную мульчирующую вставку.
◾
Установка/снятие мульчирующей вставки (рис. L)
Поднимите лючок заднего разгрузочного отверстия
и поместите мульчирующую вставку в устройство.
Поднимите вставку, чтобы снять ее с устройства.
Отпустите лючок заднего разгрузочного отверстия.
◾
Установка/снятие бокового разгрузочного
желоба (рис. M)
Поднимите лючок бокового разгрузочного отверстия.
Совместите прорезь на боковом разгрузочном
желобе с выступом на лючке и плавно отпустите
ее, чтобы, повернувшись на шарнире, она плотно
легла на разгрузочный желоб. Для снятия бокового
разгрузочного желоба его нужно приподнять и снять с
выступа лючка бокового разгрузочного отверстия.
150
БЕСПРОВОДНАЯ ГАЗОНОКОСИЛКА НА ЛИТИЙ-ИОННОЙ БАТАРЕЕ 56В — LM2010E/LM2010E-SP
оба барашка быстрой
перед началом работы
См. описание деталей на рис. М ниже:
M-1 Лючок бокового разгрузочного отверстия
M-2 Выступ
M-3 Прорезь
M-4 Боковой разгрузочный желоб
РЕГУЛИРОВКА ВЫСОТЫ СРЕЗА (рис. N)
ВНИМАНИЕ!
Не подставляйте ноги под
платформу во время регулировки ее высоты. Можно
выбрать один из 6 вариантов высоты среза от 20
до 90 мм. Выбирайте высоту среза исходя из типа и
состояния травы.
ОБРАТИТЕ ВНИМАНИЕ:
устройства убедитесь, что высота среза стоит в
положении 3 или выше. В противном случае можно
повредить нож.
УСТАНОВКА/СНЯТИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ (рис. O)
ЗАРЯДИТЬ ПЕРЕД ПЕРВЫМ
ИСПОЛЬЗОВАНИЕМ.
ВНИМАНИЕ!
Не устанавливайте батарею на
газонокосилку и не включайте устройство, если на
нем неисправны или отсутствуют какие-либо детали
— их необходимо отремонтировать или заменить.
В противном случае велика вероятность получения
травм.
◾
Установка
Установите батарею в аккумуляторный отсек. Должен
раздаться щелчок.
◾
Снятие
Нажмите на кнопку фиксатора батареи, находящуюся
в отсеке.
См. описание деталей на рис. О ниже:
O-1 Скважина предохранительного ключа
O-2 Предохранительный ключ
O-3 Кнопка фиксатора батареи
ОБРАТИТЕ ВНИМАНИЕ:
работе, убедитесь, что фиксатор сработал и батарея
надежно сидит на месте.
ЗАПУСК/ОСТАНОВКА ГАЗОНОКОСИЛКИ
ВНИМАНИЕ!
Использование газонокосилки может
привести к попаданию посторонних предметов в глаза,
что может стать причиной серьезных травм. Перед
использованием устройства, а также для проведения
регулировки или ремонта обязательно надевайте
защитные очки.
при перемещении
прежде чем приступать к
