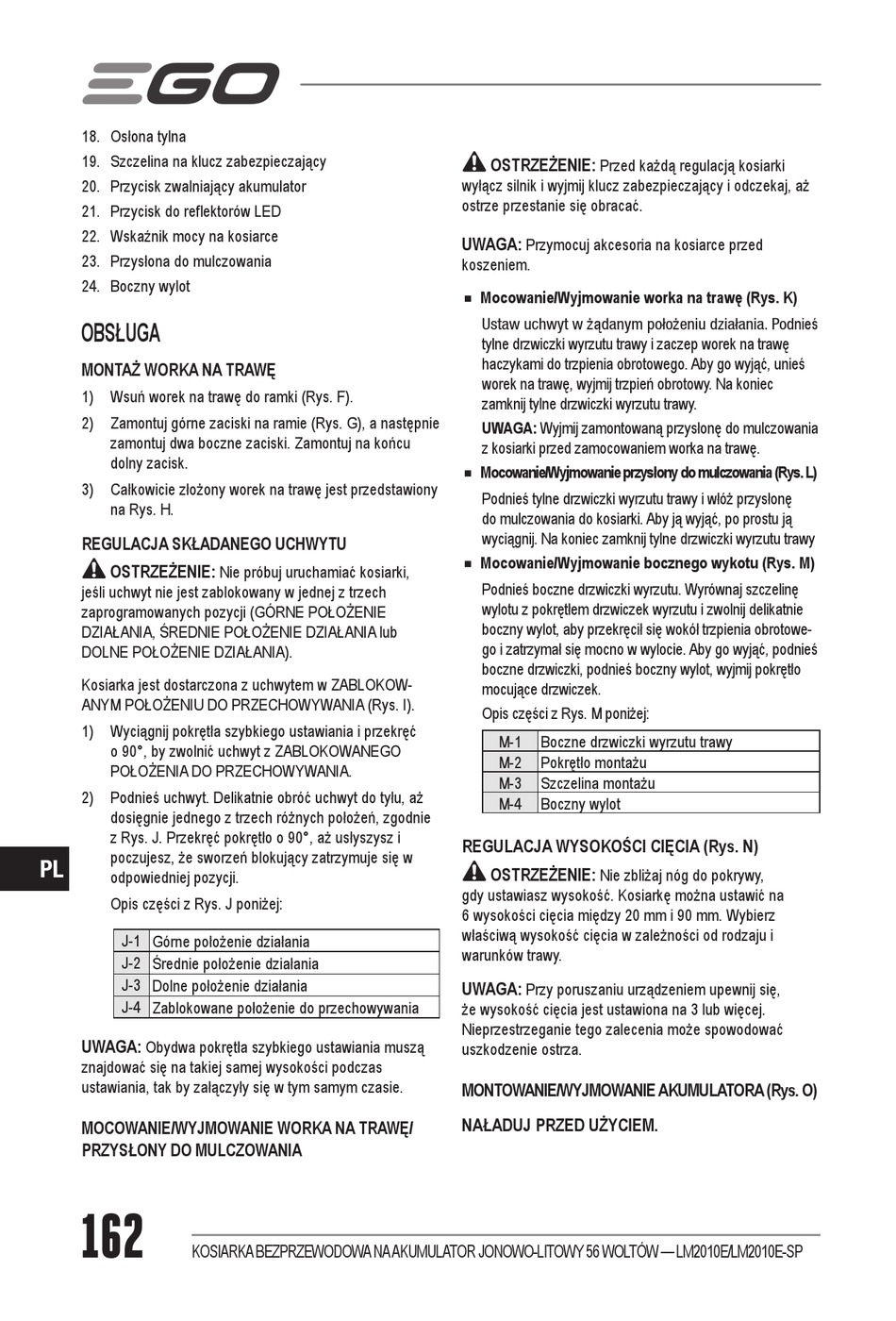

18. Osłona tylna
19. Szczelina na klucz zabezpieczający
20. Przycisk zwalniający akumulator
21. Przycisk do reflektorów LED
22. Wskaźnik mocy na kosiarce
23. Przysłona do mulczowania
24. Boczny wylot
OBSŁUGA
MONTAŻ WORKA NA TRAWĘ
1) Wsuń worek na trawę do ramki (Rys. F).
2) Zamontuj górne zaciski na ramie (Rys. G), a następnie
zamontuj dwa boczne zaciski. Zamontuj na końcu
dolny zacisk.
3) Całkowicie złożony worek na trawę jest przedstawiony
na Rys. H.
REGULACJA SKŁADANEGO UCHWYTU
OSTRZEŻENIE:
jeśli uchwyt nie jest zablokowany w jednej z trzech
zaprogramowanych pozycji (GÓRNE POŁOŻENIE
DZIAŁANIA, ŚREDNIE POŁOŻENIE DZIAŁANIA lub
DOLNE POŁOŻENIE DZIAŁANIA).
Kosiarka jest dostarczona z uchwytem w ZABLOKOW-
ANYM POŁOŻENIU DO PRZECHOWYWANIA (Rys. I).
1) Wyciągnij pokrętła szybkiego ustawiania i przekręć
o 90°, by zwolnić uchwyt z ZABLOKOWANEGO
POŁOŻENIA DO PRZECHOWYWANIA.
2) Podnieś uchwyt. Delikatnie obróć uchwyt do tyłu, aż
dosięgnie jednego z trzech różnych położeń, zgodnie
z Rys. J. Przekręć pokrętło o 90°, aż usłyszysz i
poczujesz, że sworzeń blokujący zatrzymuje się w
PL
odpowiedniej pozycji.
Opis części z Rys. J poniżej:
J-1 Górne położenie działania
J-2 Średnie położenie działania
J-3 Dolne położenie działania
J-4 Zablokowane położenie do przechowywania
UWAGA:
Obydwa pokrętła szybkiego ustawiania muszą
znajdować się na takiej samej wysokości podczas
ustawiania, tak by załączyły się w tym samym czasie.
MOCOWANIE/WYJMOWANIE WORKA NA TRAWĘ/
PRZYSŁONY DO MULCZOWANIA
162
KOSIARKA BEZPRZEWODOWA NA AKUMULATOR JONOWO-LITOWY 56 WOLTÓW — LM2010E/LM2010E-SP
Nie próbuj uruchamiać kosiarki,
OSTRZEŻENIE:
Przed każdą regulacją kosiarki
wyłącz silnik i wyjmij klucz zabezpieczający i odczekaj, aż
ostrze przestanie się obracać.
UWAGA:
Przymocuj akcesoria na kosiarce przed
koszeniem.
◾
Mocowanie/Wyjmowanie worka na trawę (Rys. K)
Ustaw uchwyt w żądanym położeniu działania. Podnieś
tylne drzwiczki wyrzutu trawy i zaczep worek na trawę
haczykami do trzpienia obrotowego. Aby go wyjąć, unieś
worek na trawę, wyjmij trzpień obrotowy. Na koniec
zamknij tylne drzwiczki wyrzutu trawy.
UWAGA: Wyjmij zamontowaną przysłonę do mulczowania
z kosiarki przed zamocowaniem worka na trawę.
◾
Mocowanie/Wyjmowanie przysłony do mulczowania (Rys. L)
Podnieś tylne drzwiczki wyrzutu trawy i włóż przysłonę
do mulczowania do kosiarki. Aby ją wyjąć, po prostu ją
wyciągnij. Na koniec zamknij tylne drzwiczki wyrzutu trawy
◾
Mocowanie/Wyjmowanie bocznego wykotu (Rys. M)
Podnieś boczne drzwiczki wyrzutu. Wyrównaj szczelinę
wylotu z pokrętłem drzwiczek wyrzutu i zwolnij delikatnie
boczny wylot, aby przekręcił się wokół trzpienia obrotowe-
go i zatrzymał się mocno w wylocie. Aby go wyjąć, podnieś
boczne drzwiczki, podnieś boczny wylot, wyjmij pokrętło
mocujące drzwiczek.
Opis części z Rys. M poniżej:
M-1 Boczne drzwiczki wyrzutu trawy
M-2 Pokrętło montażu
M-3 Szczelina montażu
M-4 Boczny wylot
REGULACJA WYSOKOŚCI CIĘCIA (Rys. N)
OSTRZEŻENIE:
Nie zbliżaj nóg do pokrywy,
gdy ustawiasz wysokość. Kosiarkę można ustawić na
6 wysokości cięcia między 20 mm i 90 mm. Wybierz
właściwą wysokość cięcia w zależności od rodzaju i
warunków trawy.
UWAGA:
Przy poruszaniu urządzeniem upewnij się,
że wysokość cięcia jest ustawiona na 3 lub więcej.
Nieprzestrzeganie tego zalecenia może spowodować
uszkodzenie ostrza.
MONTOWANIE/WYJMOWANIE AKUMULATORA (Rys. O)
NAŁADUJ PRZED UŻYCIEM.
