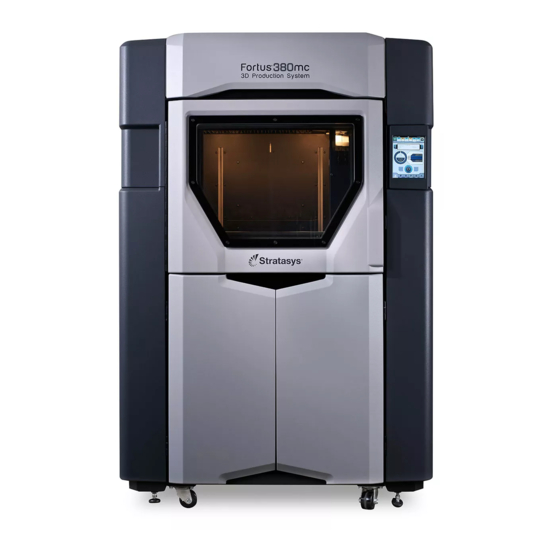

Stratasys Fortus 380mc Bedienungsanleitung
Stratasys Fortus 380mc Bedienungsanleitung

Stratasys Fortus 380mc Bedienungsanleitung

Vorbereitungen am aufstellungsort
Vorschau ausblenden Andere Handbücher für Fortus 380mc:

Werbung

Leitfaden für die Vorbereitungen am Aufstellungsort
®
Fortus
380/450mc und 380mc Kohlefaserausgabe
3D-Produktionssystem
K1-, K6- und K7-Serie
Teile-Nr. 400219-0004_REV_G

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Stratasys Fortus 380mc

  • Seite 1 Leitfaden für die Vorbereitungen am Aufstellungsort ® Fortus 380/450mc und 380mc Kohlefaserausgabe 3D-Produktionssystem K1-, K6- und K7-Serie Teile-Nr. 400219-0004_REV_G...
  • Seite 2: Urheberrecht

    Die diesem Dokument zugrundeliegenden technischen Daten können jederzeit ohne Vorankündigung geändert werden. Kein Bestandteil dieser Anleitung darf ohne vorherige schriftliche Zustimmung von Stratasys Ltd. auf irgendeine Art und Weise vervielfältigt oder in Datenbanken oder Datenabfragesystemen gespeichert werden. Falls dieses Dokument als PDF-Datei zur Verfügung gestellt wird, darf es für den internen Gebrauch ausgedruckt werden.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Revisionsprotokoll..................iv Sicherheit...................... iv Sichere Umgebung......................iv Über die Fortus 380mc- und 450mc-Systeme ..........1 Komponenten ........................1 So verwenden Sie dieses Handbuch .................. 2 Aufgaben für die Vorbereitungen am Aufstellungsort ........2 Auswahl des Standorts......................2 Platzbedarf .......................... 3 Umgebungsanforderungen....................
  • Seite 4: Revisionsprotokoll

    Sicherheit Die folgenden grundlegenden Sicherheitstipps sollen die Sicherheit bei der Installation, beim Betrieb und bei der Wartung der Stratasys-Geräte gewährleisten. Sie sollten nicht als umfassend betrachtet werden, wenn es um Sicherheit geht. Die Drucker wurden zwar als sichere und zuverlässige Geräte entwickelt; der Zugriff auf bestimmte Bereiche des Druckers ist jedoch möglicherweise gefährlich.
  • Seite 5: Über Die Fortus 380Mc- Und 450Mc-Systeme

    Über die Fortus 380mc- und 450mc-Systeme Die 380mc- und 450mc-Drucker weisen die neuesten innovativen Technologien auf und produzieren genaue Prototypen von einem CAD-Design Die FDM-Technologie von Stratasys (Fused Deposition Modeling) bietet Prototypenteile, einschließlich interner Features, die für Form, Eignung und Funktion von Feldversuchen verwendet werden können. DDM (Direct Digital Manufacturing) ermöglicht die Erstellung von benutzerdefinierten Teilen für den...
  • Seite 6: So Verwenden Sie Dieses Handbuch

    So verwenden Sie dieses Handbuch Dieses Handbuch bietet Informationen über die Auswahl eines passenden Standorts für die Fortus 380mc/450mc-Drucker. Die Anleitungen und technischen Daten gelten für die 380mc- und 450mc-Modelle gleichermaßen, falls keine anderen Angaben gemacht werden. Dieses Handbuch bietet außerdem Anleitungen zum Entpacken und für die Ersteinrichtung.
  • Seite 7: Platzbedarf

    Leitfaden für die Vorbereitungen am Aufstellungsort Aufgaben für die Vorbereitungen am Aufstellungsort Platzbedarf Abmessungen und Gewichte Vergewissern Sie sich, dass die Aufstellungsfläche am Installationsstandort das Gewicht und die Abmessungen inklusive der erforderlichen Abstände ermöglicht. Status Abmessungen/Gewichte Breite: 152,40 cm In einer Kiste verpackt Tiefe: 116,59 cm Höhe: 220,98 cm Breite: 129,5 cm...
  • Seite 8 Leitfaden für die Vorbereitungen am Aufstellungsort Aufgaben für die Vorbereitungen am Aufstellungsort Mindestabstände Seitlicher Abstand Mindestens 76,20 cm auf jeder Seite Hinterer Abstand Mindestens 30,48 cm Vorderer Abstand Mindestens 91,44 cm Oberer Abstand Mindestens 60,96 cm Abbildung 1: Mindestabstände Mindestens 60,96 für oberen Abstand 76,20 cm Rücks Vorderseite...
  • Seite 9: Umgebungsanforderungen

    Leitfaden für die Vorbereitungen am Aufstellungsort Aufgaben für die Vorbereitungen am Aufstellungsort Umgebungsanforderungen • Die Drucker 380mc und 450mc sind nur für den Gebrauch in geschlossenen Räumen vorgesehen. • Luftqualitätsbedingungen mit übermäßigen Festpartikeln (leitend oder nichtleitend) können zu Systemschäden führen. •...
  • Seite 10: Anforderungen An Die Elektrik

    • Laufzeit: Die USV muss mindestens 7 Minuten Batterieleistung zur Verfügung haben. Stratasys empfiehlt keine externen USV-Marken oder -Modelle. Außerdem liegen das Kabel und der Anschluss zwischen der USV und dem Drucker in der Verantwortlichkeit des USV-Lieferanten und/oder des Endbenutzers.
  • Seite 11 Vereinfachte USV-Konfiguration Hintere Anschlussplatte Optionale Transformatoren Es sind zwei optionale Transformatoren von Stratasys verfügbar, für Anlagen, deren Wechsel- stromdienste außerhalb der Spezifikation von 207 VAC liegen. Die Transformators entspre- chen den anwendbaren elektrischen und Sicherheitsstandards und sind mit dem CE-Zeichen sowie dem NRTL-Zeichen (Nationally Recognized Test Laboratory) für Nordamerika versehen.
  • Seite 12: Lan-Anforderungen

    Leitfaden für die Vorbereitungen am Aufstellungsort Aufgaben für die Vorbereitungen am Aufstellungsort Beim Konfigurieren des Umschalter für unterschiedliche Eingangsspannungen müssen die internen Anschlusskabel für die Anschlussklemme 1 (normalerweise sind die Kabel gelb, rot und orange) in die entsprechende Anzapfposition verbracht werden (Reihenklemmennummer), die auf dem Anschlussdiagramm innerhalb der Abdeckung des Umschalters angegeben ist.
  • Seite 13: Empfang Des Druckers

    Empfang des Druckers Untersuchen Sie die Kiste auf Beschädigungen Bevor Sie die Versandkiste öffnen, sollten Sie sie auf Anzeichen von äußeren Beschädigungen untersuchen. Melden Sie nachweisliche äußere Beschädigungen an Stratasys und die Versandfirma. Vorbereitung der Installation Erforderliche Werkzeuge und Geräte •...
  • Seite 14 Leitfaden für die Vorbereitungen am Aufstellungsort Vorbereitung der Installation Entfernen des Versandmaterials 1. Prüfen Sie die an der Außenseite des Kartons angebrachten Neigungsanzeigen (2) und die ShockWatch-Anzeige. Fotografieren Sie diese Anzeigen ggf., um sie dem Installationsbeauftragten zu zeigen. Falls bei der Installation eine Beschädigung erkannt wird, kann dieses Foto dem Installationsbeauftragten helfen, die Ursache für die Beschädigung herauszufinden (Abbildung...
  • Seite 15 Leitfaden für die Vorbereitungen am Aufstellungsort Vorbereitung der Installation 6. Reißen Sie vorsichtig die durchsichtige Plastikverpackung ab. Abbildung 6: Auspacken des Druckers (Abdeckung entfernt) Schutzpanels aus Pappe (x 2) 7. Entfernen Sie den Drucker von der Transportpalette, zum Beispiel mit einem Gabelstapler (siehe „Drucker von Transportpalette entfernen –...
  • Seite 16: Drucker Von Transportpalette Entfernen - Anweisungen Für Gabelstapler

    4. Lassen Sie den Drucker vorsichtig herunter, bis er auf seinen Laufrollen steht. 5. Überprüfen Sie die Außenseite des Druckers auf Dellen und Kratzer. Falls Sie eine Beschädigung finden, melden Sie diese unverzüglich an Stratasys und die Versandfirma. 6. Rollen Sie Drucker an seinen ungefähren Aufstellungsort.
  • Seite 17: Entfernen Des Druckers Von Der Transportpalette - Anweisungen Für Rampe

    Leitfaden für die Vorbereitungen am Aufstellungsort Vorbereitung der Installation Entfernen des Druckers von der Transportpalette – Anweisungen für Rampe Vergewissern Sie sich vor dem Entfernen des Druckers von der Rampe, dass Sie ausreichend Personal zur Verfügung haben, um den Drucker von der Transportpalette zu heben, weil der Drucker schwer ist (siehe „Abmessungen und Gewichte“...
  • Seite 18 6. Überprüfen Sie die Außenseite des Druckers auf Dellen und Kratzer. Falls Sie eine Beschädigung finden, melden Sie diese unverzüglich an Stratasys und die Versandfirma. 7. Rollen Sie Drucker an seinen ungefähren Aufstellungsort. Positionieren Sie den Drucker so, dass mindestens 1 Meter auf jeder Seite frei ist, bis der Installationsvorgang abgeschlossen ist, siehe „Platzbedarf“...
  • Seite 19: Entfernen Der Hinteren Panels Und Der Abdeckung

    Leitfaden für die Vorbereitungen am Aufstellungsort Vorbereitung der Installation Entfernen der hinteren Panels und der Abdeckung Die hinteren Wartungszugriffspanels und die obere Abdeckung können entfernt werden, um die Druckertiefe auf das absolute Minimum von 86,36 cm zu bringen. Wenn die absolute Mindestdruckertiefe nicht erforderlich ist, fahren Sie mit „Wartungsanschlüsse“...
  • Seite 20 Leitfaden für die Vorbereitungen am Aufstellungsort Vorbereitung der Installation 3. Entfernen Sie mithilfe eines 5 mm-Inbusschlüssels die Befestigungsschrauben (2) von den unteren P-Klemmen (Abbildung 11). Abbildung 11: Lüfterkabel und P-Klemmen trennen Entfernen mithilfe Lüfterkabel eines 4-mm- trennen (2) Inbusschlüssels Entfernen mithilfe eines 5-mm- Inbusschlüssels 4.
  • Seite 21 Leitfaden für die Vorbereitungen am Aufstellungsort Vorbereitung der Installation 5. Schließen Sie die hintere obere Abdeckung. Verwenden Sie einen 5-mm-Inbusschlüssel, um die Scharnierbefestigungsschrauben von der Querstrebe (4) zu entfernen (Abbildung 13). Entfernen Sie nur die Scharnierschrauben von der Querstrebe, mit denen die obere Abdeckung am Drucker befestigt ist.
  • Seite 22: Wartungsanschlüsse

    Leitfaden für die Vorbereitungen am Aufstellungsort Vorbereitung der Installation 6. Nehmen Sie die obere Abdeckung vom Drucker ab und legen Sie sie zur Seite (Abbildung 14). Abbildung 14: Entfernen der hinteren oberen Abdeckung Die hintere obere Abdeckung und die rückwärtigen Wartungszugriffspanels können zur Seite gelegt werden, bis sie vom Installationstechniker wieder eingesetzt werden.
  • Seite 23 Leitfaden für die Vorbereitungen am Aufstellungsort Vorbereitung der Installation 1. Verwenden Sie einen 5 mm-Inbusschlüssel, um die 6 Befestigungsschrauben zu entfernen, mit denen das Panel des Stromtrennschalters befestigt ist. Ziehen Sie das Panel des Stromtrennschalters vorsichtig aus dem Drucker (Abbildung 15).
  • Seite 24 Leitfaden für die Vorbereitungen am Aufstellungsort Vorbereitung der Installation • Erdungsleiter wird mit der Erdungsklemme (Schutzleiter) verbunden. Abbildung 16: Leitungsverbindungen Elektrischer Trennen Schalter Erdungs- klemme (Schutzleiter) Netzkabel Seite 20...
  • Seite 25 _____ c-support@stratasys.com Copyright © 2018-2022 Stratasys Ltd. Alle Rechte vorbehalten. DAS UNTERNEHMEN FÜR 3D-DRUCKLÖSUN-...
