Fehlersuche Und Reparatur; Schaltplan - Rowi Hgh 10700/2 Inox Originalbetriebsanleitung

6.4

Fehlersuche und Reparatur

Störung
Piezozündung funktio-
niert nicht.
Kein Gas am Brenner
Der Brenner springt an,
geht aber bei Loslassen
des Gasventils wieder
aus.
Tab. 6: Fehlerdiagnose
6.5

Schaltplan

230 V ~ 50 Hz

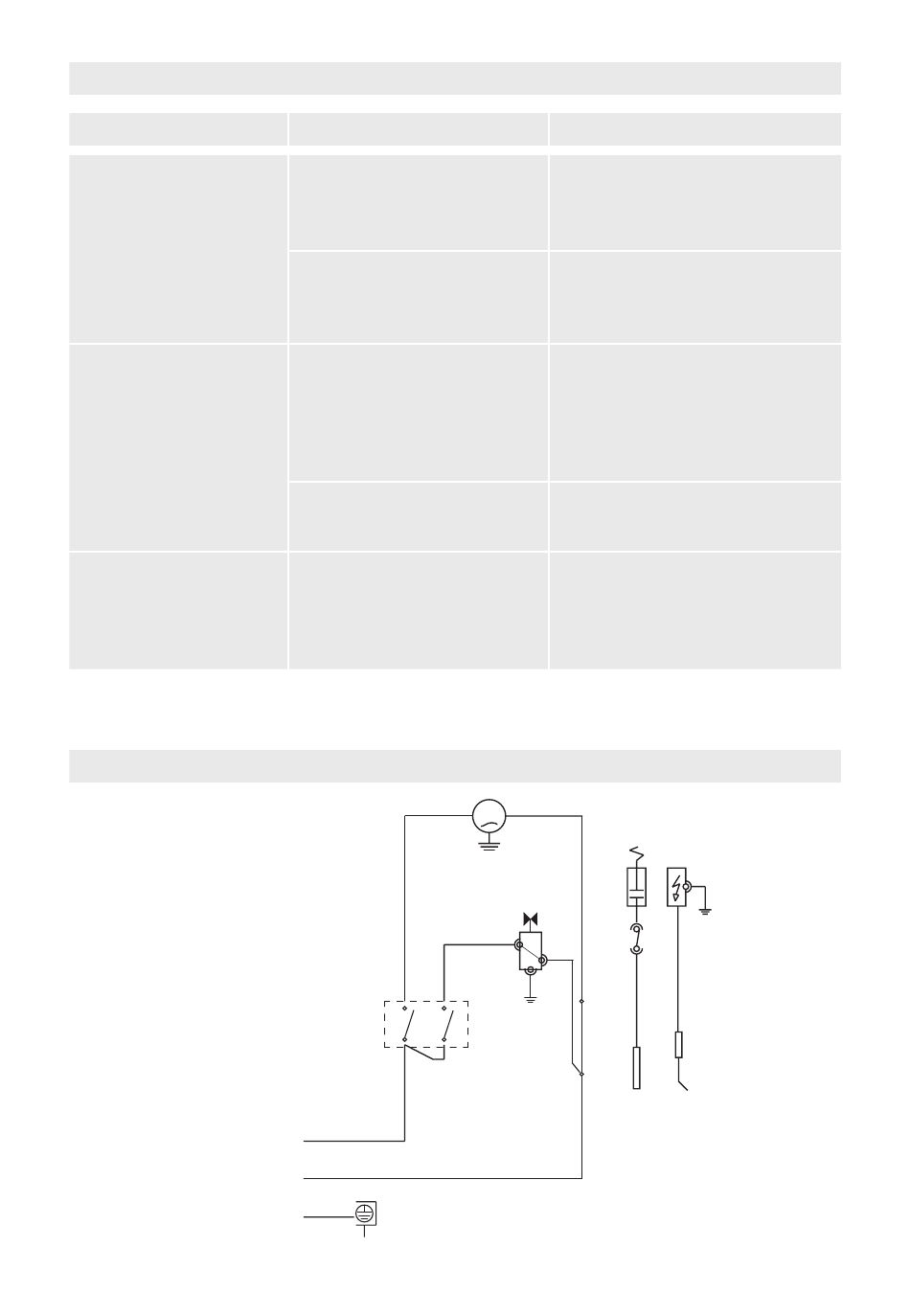

Abb. 5: Schaltplan
Mögliche Ursache(n)
Piezozündung und/oder
Elektrode defekt.
Keine bzw. lockere Verbindung
zwischen Elektrode und
Piezozündung.
Düse verstopft
Magnetventil defekt
Thermoschalter und/oder
Thermoelement defekt
S
L
N
20/28
Abhilfe
Prüfen Sie die Piezozündung und
die Elektrode und wechseln Sie
die defekten Teile ggf. aus.
Überprüfen Sie die Verbindung
und stellen Sie ggf. wieder eine
korrekte Verbindung her.
Reinigen Sie die Düse vorsichtig
(mit Druckluft). Verwenden Sie für
die Reinigung der Düse auf kei-
nen Fall eine Nadel oder ähnliche
Werkzeuge.
Tauschen Sie das Magnetventil
aus.
Überprüfen Sie den
Thermoschalter und das
Thermoelement und tauschen Sie
die defekten Teile bei Bedarf aus.
M
MS
MV
TE
PZ
ZE
