Manuel d'installation et d'utilisation de Rocher Pure
2.20. Illustration du principe de fonctionnement lorsque le panneau de
commande Pure est utilisé
Chauffe-sauna
circuits de l'adaptateur
OLEA 99
Chauffe-sauna
circuits de l'adaptateur
OLEA 99

Du principe de fonctionnement

Capteur OLET 31
Chauffe sauna

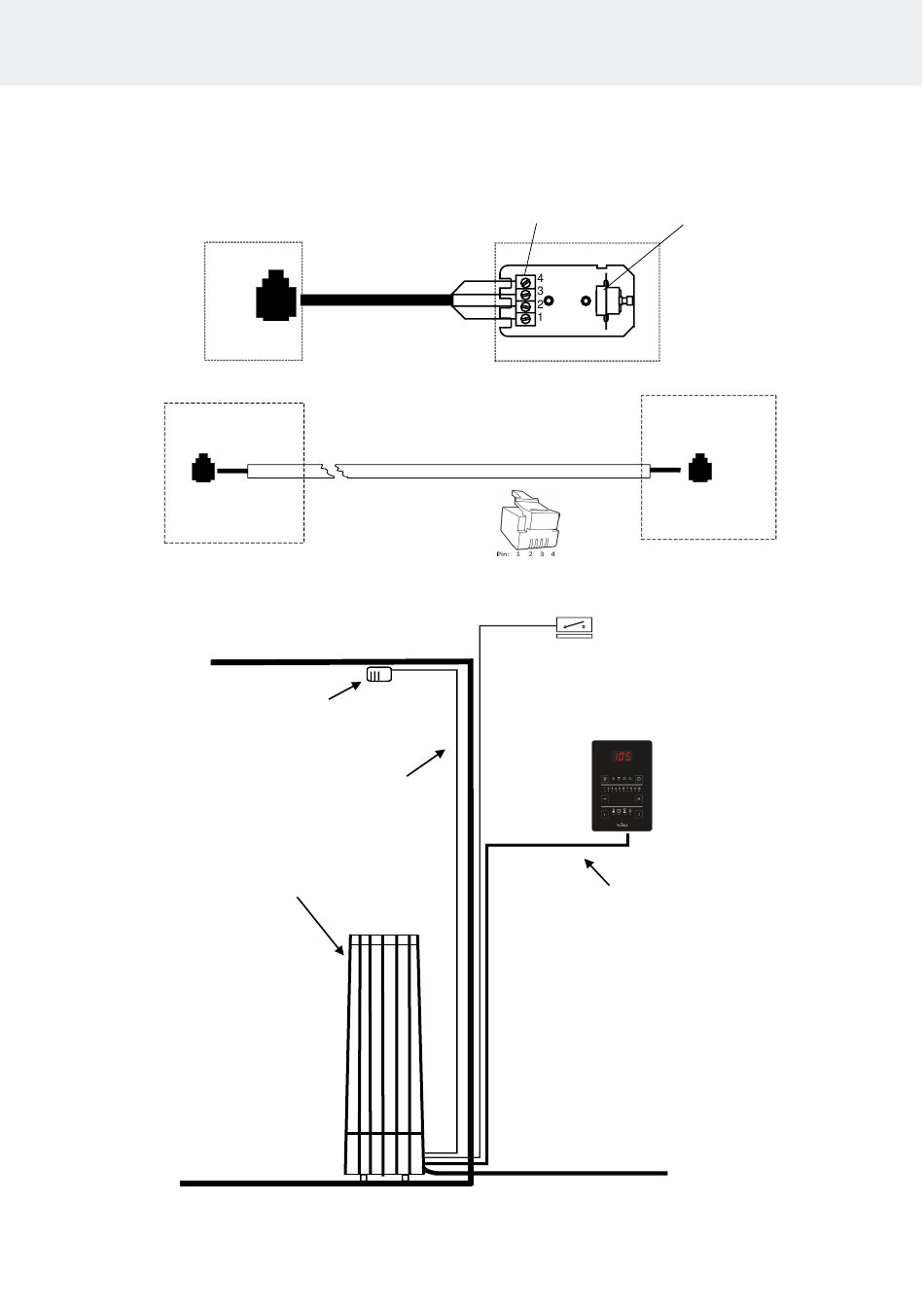

Illustration 10 Du principe de fonctionnement
Câble du capteur
1 = Bleu
2 = Blanc
3 = Rouge
4 = Jaune
A1 Jaune
A2 Vert
A3 Rouge
A4 Noir
Silicone 4 x 0,25
Barrette de connexion limiteur de surchauffe retour
Capteur OLET 31
Panneau de
commande Pure
Interrupteur de porte
Panneau de commande
Pure
2
4 x 0,15 mm
Entrée
230V – 240V 1N~ / 2~
230V 3~
400V – 415V 3N~
14
REMARQUE !
Consulter les
instructions d'installation
détaillées
dans le manuel d'utilisation du
panneau de commande.
