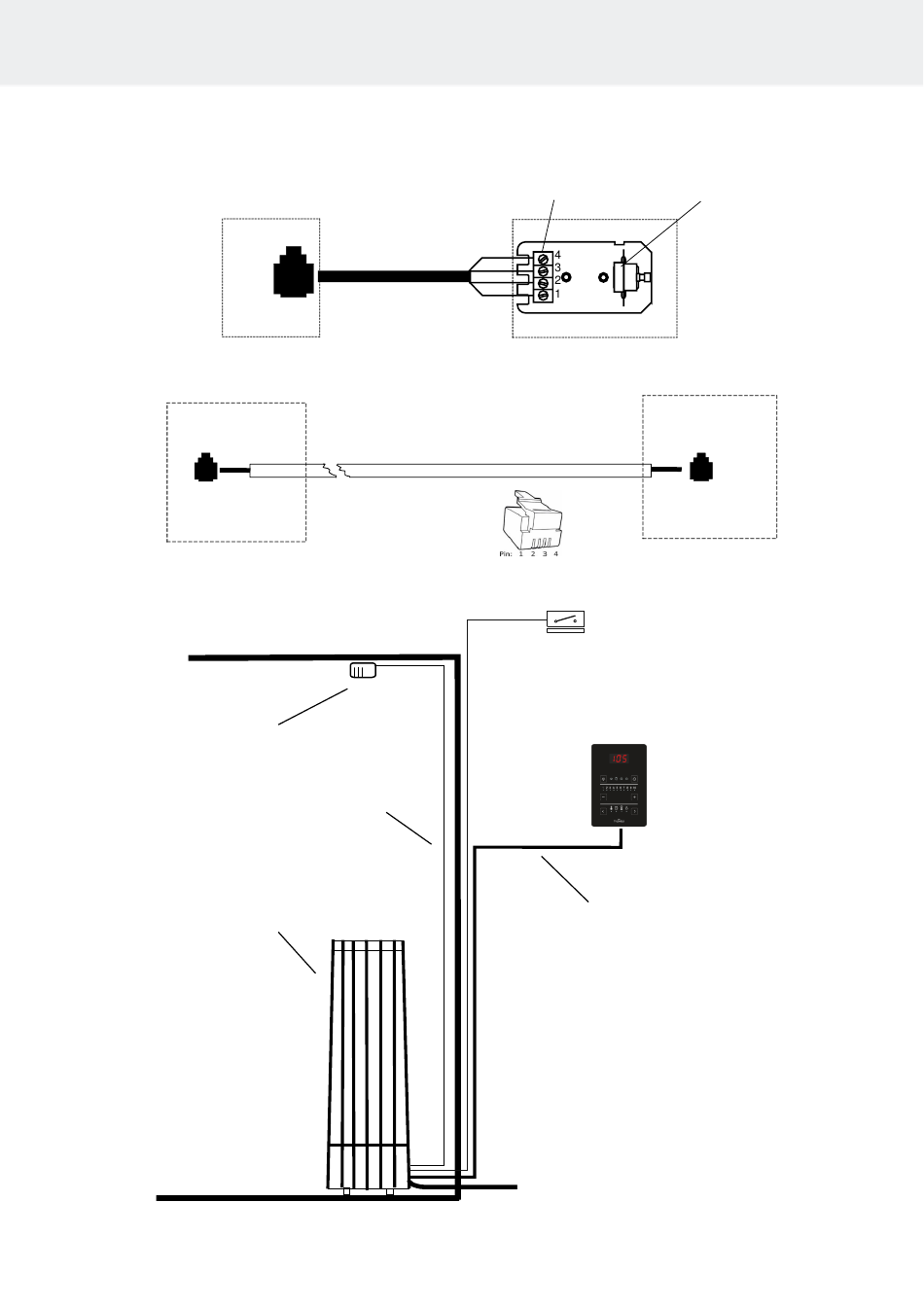

2.20. Principebeeld wanneer Pure wordt gebruikt als bedieningspaneel

Kachel
Adapter printplaat
OLEA 99
Kachel
Adapter printplaat
OLEA 99
Sensor OLET 31
Kachel
Sensorkabel
1 = Blauw
2 = Wit
3 = Rood
4 = Geel
A1 Geel
A2 Groen
A3 Rood
A4 Zwart
Principe-afbeelding
Silicone 4 x 0,25 mm²
Afbeelding 10 Principe-afbeelding
Klemmenblok
Begrenz
er
Sensor OLET 31
Bedieningspaneel
Pure
Deurschakelaar
Bedieningspaneel
Pure
LET OP!
Raadpleeg voor gedetailleerdere
installatie-instructies in de
gebruiksaanwijzingen op het
bedieningspaneel
4 x 0,15 mm²
Ingangsspanning
230 V – 240 V 1N~ / 2~
230V 3~
400 V – 415 V 3N~
