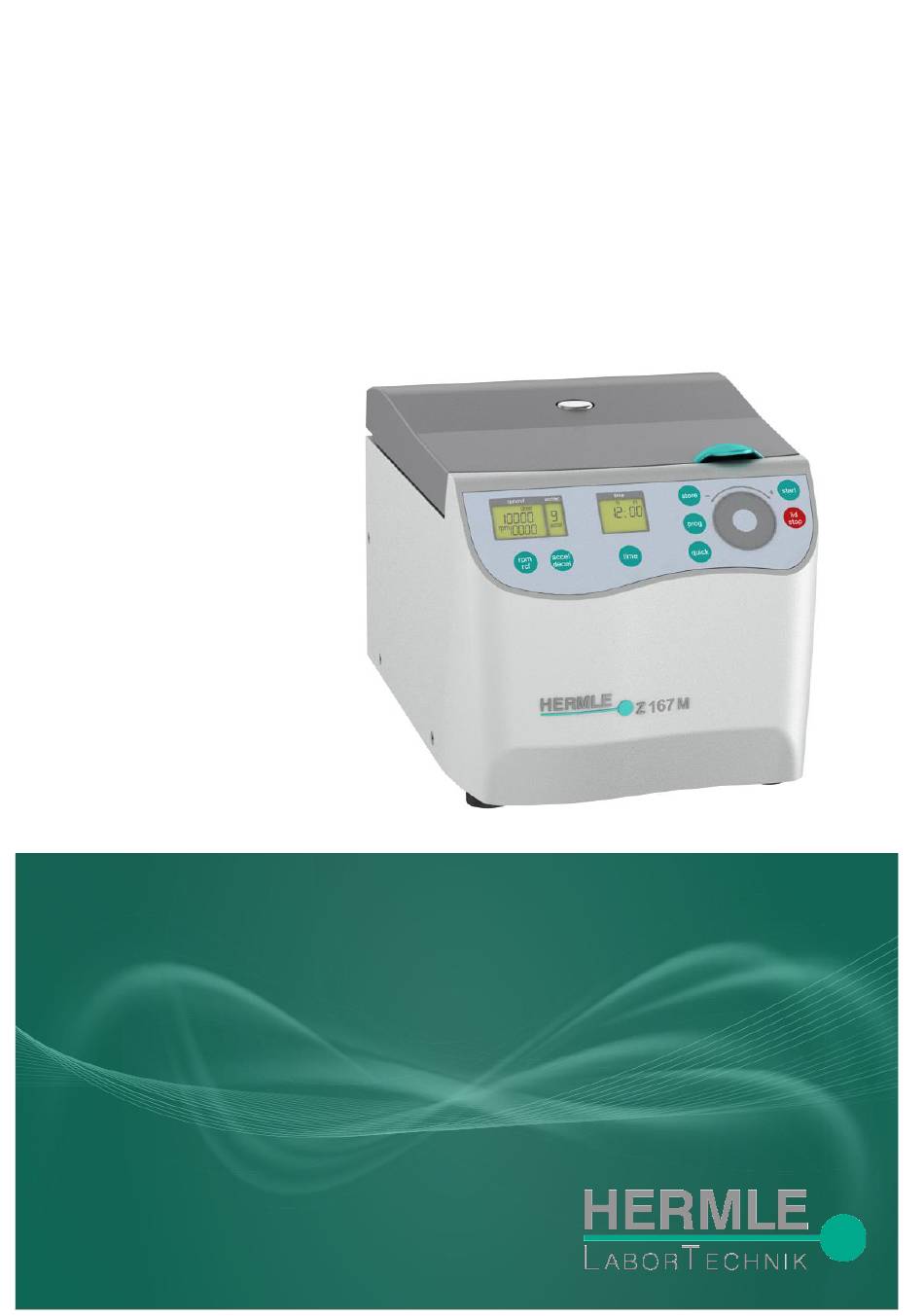

HERMLE Z 167 M
Bedienungsanleitung
© Hermle

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hermle Z 167 M

Inhaltszusammenfassung für Hermle Z 167 M

  • Seite 1 HERMLE Z 167 M Bedienungsanleitung © Hermle...

  • Seite 3: Inhaltsverzeichnis

    2.4.1 Vorwahl der Drehzahl bzw. des RZB-Wertes ....................15 2.4.2 Vorwahl der Laufzeit ............................16 2.4.3 Vorwahl der Bremskraft und Beschleunigung ....................16 Radiuskorrektur ............................... 17 Programme ............................... 18 2.6.1 Abspeichern von Programmen ........................18 © Hermle Labortechnik GmbH Z167M_V1.22_dt...
  • Seite 4 RoHS II-Konformitätserklärung ..............Fehler! Textmarke nicht definiert. 7. ANHANG........................XXIX EG – Konformitätserklärung ............................. II Tabelle 1: Technische Daten ..........................III Tabelle 2: Fehlermeldungen ........................... IV Tabelle 3: Radiuskorrektur ............................IV Tabelle 4: Symbol- /Abkürzungsverzeichnis ......................IV Rücknahmeformular: Dekontaminationsbescheinigung ................... V Z167M_V1.22_dt © Hermle Labortechnik GmbH...

  • Seite 5: Produktbeschreibung

    Firma HERMLE Labortechnik GmbH nicht. 1.3 Kurzbeschreibung Das Gerät Typ Z 167 M ist eine Kleinzentrifuge und kann mit Netzspannungen von 100 – 230 V mit entsprechenden länderspezifischen Netzkabeln betrieben werden. In dieser Zentrifuge wird ein Festwinkelrotor verwendet.

  • Seite 6: Aufstellen Der Zentrifuge

    PRODUKTBESCHREIBUNG Aufstellen der Zentrifuge 1.5.1 Auspacken Die Z 167 M wird in einem Karton angeliefert. Entfernen Sie die Spannbänder, öffnen Sie den Karton und entnehmen Sie die Zentrifuge. Die der Zentrifuge beigepackte Bedienungsanleitung muss am Aufstellungsort der Zentrifuge aufbewahrt werden! 1.5.2 Platzbedarf...

  • Seite 7: Led-Leuchte

    Gelb Deckel auf, kein Ruhemodus Rot blinkend, schnell Fehlermeldung Rot blinkend, langsam Zentrifugation läuft Gelb blinkend, langsam Ruhemodus Rot – Grün blinkend, langsam Betriebsmenü 1.5.5 LCD-Anzeige Die folgende Abbildung zeigt die einzelnen Anzeigeelemente der LCD-Anzeige. © Hermle Labortechnik GmbH Z167M_V1.22_dt...

  • Seite 8: Schilder- Und Hinweise Auf Der Zentrifuge

    Meldungen/Schriftzüge der Anzeigefelder: „close“ „rcf“ „close“ „decel“ „open“ „radius“ „rotor“ „programm“ Rotor-Nr. „error“ „rpm“ „service“ „rcf“ h m s „accel“ 1.6 Schilder- und Hinweise auf der Zentrifuge 1.6.1 Allgemein Drehrichtung – rechtsdrehend für den Rotorantrieb Entsorgungshinweis Z167M_V1.22_dt © Hermle Labortechnik GmbH...

  • Seite 9: Produkt-Typenschild (Beispiel)

    PRODUKTBESCHREIBUNG 1.6.2 Produkt-Typenschild (Beispiel) Firmenanschrift: Hermle Labortechnik GmbH, Siemensstr. 25, D-78564 Wehingen In-Vitro-Diagnostikum TYPE: Typenbezeichnung des Produktes REF: Bestellnummer des Produktes Seriennummer des Produktes Hersteller Herstelldatum MAX. Drehzahl: max. zulässige Drehzahl des Gerätes KIN. EN.: max. kinetische Energie mit entsprechendem Rotor U/I/f: zulässige Netzspannung / max.

  • Seite 10: Warn- Und Hinweisschilder

    Inbetriebnahme entstehen, werden durch die Garantie nicht abgedeckt Achtung: Vor jedem Lauf Befestigungsschraube auf festen Sitz prüfen Vor manueller Entriegelung oder dem Öffnen des Gehäuses Netzstecker ziehen Spannungskennzeichnung am Netzeingang Drehrichtung bei Notöffnung Warnung vor Biogefährdung Z167M_V1.22_dt © Hermle Labortechnik GmbH...

  • Seite 11: Gefahren, Vorsichtsmaßnahmen Und Gewährleistung

    Stoffen innerhalb von 30 cm um die Zentrifuge entsprechend den Empfehlungen der EN 61010-2-020 verboten. • Die HERMLE Z 167 M ist nicht explosionsgeschützt und darf daher nicht in explosionsgefährdeten Räumen und Bereichen betrieben werden. Das Zentrifugieren von brennbaren, explosiven, radioaktiven oder solchen Stoffen, die chemisch mit hoher Energie miteinander reagieren, ist verboten.

  • Seite 12: Gewährleistung

    Wir behalten uns Änderungen im Sinne der technischen Weiterentwicklung jederzeit vor. 1.7 Grundeinstellung 1.7.1 Einstellung des Rotortyps In der Zentrifuge Z 167 M kann nur ein Rotor (220.95 V08) benutzt werden. Deswegen kann keine Rotoreinstellung durchgeführt werden. 1.7.2 Zugang zum Menü „Grundeinstellungen“...
  • Seite 13 Durch kurzes Ausschalten der Zentrifuge kommen Sie wieder in den normalen Betriebsmodus zurück! Alle veränderten Einstellungen müssen durch Betätigen der Taste „start“ (9) abgespeichert werden. Zur optischen Bestätigung erscheint im Anzeigenfeld „rpm/rcf“ (A-1) der Schriftzug „store“ – nur dann sind die Vorwahlen wirksam © Hermle Labortechnik GmbH Z167M_V1.22_dt...

  • Seite 14: Akustisches Signal Ein- / Ausschalten

    „rpm/rcf“ (A-1) der Schriftzug „ON/BEEP“. Nachdem Sie die Taste „rpm/rcf“ (4) gedrückt haben, kann mit dem Einstellfeld (1) der Tastenton ein- (On) oder ausgeschaltet (Off) werden (siehe Abbildung Nach dem Speichern kommen Sie durch kurzes Ausschalten der Zentrifuge wieder in den normalen Betriebsmodus zurück. Abbildung 3 Z167M_V1.22_dt © Hermle Labortechnik GmbH...

  • Seite 15: Ruhemodus Ein-/Ausschalten

    Fehler. Die dritte und vierte Ziffer zeigen den Fehlercode, der gespeichert wurde. Deren Bedeutung entnehmen Sie bitte der „Tabelle 2: Fehlermeldungen“ (siehe ANHANG S. IV). Auch hier müssen Sie die Zentrifuge kurz ausschalten, um wieder in den normalen Betriebsmodus zurückzukommen. Abbildung 4 © Hermle Labortechnik GmbH Z167M_V1.22_dt...

  • Seite 16: Bedienung

    Zentrifugieren Sie niemals mit Rotoren, die bereits deutliche Korrosionsspuren oder mechanische Schäden aufweisen. Zentrifugieren Sie niemals mit stark korrodierenden Substanzen, die Materialschäden verursachen und die mechanische Festigkeit von Rotoren und Zentrifuge beeinträchtigen können. Z167M_V1.22_dt © Hermle Labortechnik GmbH...

  • Seite 17: Beladung Winkelrotor

    4.000 = 3.360 min √ Bei Unklarheiten ist Auskunft beim Hersteller einzuholen. 2.1.4 Ausbau der Rotoren Halten Sie den Rotor mit einer Hand fest und lösen die Verschlussmutter durch Drehen gegen den Uhrzeigersinn (siehe Abbildung 6). © Hermle Labortechnik GmbH Z167M_V1.22_dt...

  • Seite 18: Netzschalter Und Sicherung

    Beispiel „221.57“. Durch Betätigen der Taste „lid“ (10) kann der Gerätedeckel entriegelt werden. Sobald das Deckelschloss vollkommen entriegelt hat, erscheint der Schriftzug „open“ (M2) und der Gerätedeckel kann geöffnet werden. Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 10. Abbildung 10 Z167M_V1.22_dt © Hermle Labortechnik GmbH...

  • Seite 19: Deckel Schließen

    Drehzahl des Rotors vorgewählt werden. Dasselbe gilt natürlich auch für die Vorwahl der relativen Zentrifugalbeschleunigung. Der Einstellbereich liegt zwischen 20 xg und der max. zulässigen Zentrifugalbeschleunigung des Rotors. Die maximal zugelassene Höchstdrehzahl der Z 167 M mit dem Rotor 220.95 V08 beträgt 14.000 min bzw. 15.994 xg.

  • Seite 20: Vorwahl Der Laufzeit

    Begriff „decel“ (M8). Nun kann mit dem Einstellfeld (1) die gewünschte Bremskraft eingestellt werden. Der Wert 9 entspricht der kürzesten Bremszeit und der Wert 0 der längsten Bremszeit. Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 13. Z167M_V1.22_dt © Hermle Labortechnik GmbH...

  • Seite 21: Radiuskorrektur

    Sobald eine Radiuskorrektur eingestellt wurde, bleibt als optischer Hinweis der Schriftzug „radius“ (M9) so lange erhalten, bis die Radiuskorrektur wieder auf 0 zurückgestellt wird. Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 14. Abbildung 14 © Hermle Labortechnik GmbH Z167M_V1.22_dt...

  • Seite 22: Programme

    Rotor zu starten ohne ein Programm abzuspeichern, so erscheint im Anzeigenfeld "rpm/rcf" (A-1) "FirSt" und "PrESS StorE" (siehe Abbildung 17) Sollten alle Programmplätze belegt sein, können die nicht mehr benötigten Programme einfach mit neuen Parametern überschrieben werden. Z167M_V1.22_dt © Hermle Labortechnik GmbH...

  • Seite 23: Aufrufen Von Bereits Gespeicherten Programmen

    Anzeigefeld „time“ (A-3) wird die verstrichene Laufzeit ab Betätigung der „quick“ Taste (8) angezeigt. Durch Loslassen der „quick“ Taste (8) stoppt das Gerät und die Laufzeit bleibt erhalten bis zum Öffnen des Deckels. Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 19. © Hermle Labortechnik GmbH Z167M_V1.22_dt...

  • Seite 24: Stoppen Der Zentrifuge

    Wenn im Feld „time“ (A-3) das Wort „error“ (M11) und die Fehlernummer „02“ (siehe Abbildung 21) angezeigt wird, kann das folgende Ursache haben. -> Der Unwuchtsensor ist defekt. Bei einem Fehler blinkt die LED-Leuchte schnell rot. Z167M_V1.22_dt © Hermle Labortechnik GmbH...
  • Seite 25 BEDIENUNG Abbildung 21 © Hermle Labortechnik GmbH Z167M_V1.22_dt...

  • Seite 26: Instandhaltung

    Die Pflegearbeiten müssen alle 10 bis 15 Läufe, jedoch mindestens einmal pro Woche vorgenommen werden! Schließen Sie das Gerät nur vollständig getrocknet wieder an die Stromversorgung an. Keine Desinfektion mit UV-, Beta- und Gammastrahlung oder einer anderen energiereichen Strahlung durchführen. Z167M_V1.22_dt © Hermle Labortechnik GmbH...

  • Seite 27: Gerät Reinigen / Desinfizieren

    ACHTUNG: Da sich durch die verschiedenen Sterilisationsverfahren die Temperatur erhöhen kann, dürfen Rotoren nicht verschlossen sein bzw. müssen ganz abgeschraubt sein. Chemische Sterilisation Rotoren und Adapter können mit den üblichen flüssigen Desinfektionsmitteln behandelt werden. © Hermle Labortechnik GmbH Z167M_V1.22_dt...

  • Seite 28: Glasbruch

    ACHTUNG: Beachten Sie die Herstellerangaben der Glasgefäße! 3.2 Gebrauchsdauer Rotoren und Adapter Rotor und Adapter haben eine Gebrauchsdauer von maximal 3 Jahren ab erster Inbetriebnahme Voraussetzung für die Gebrauchsdauer: Sachgemäße Benutzung, beschädigungsfreier Zustand, empfohlene Pflege. Z167M_V1.22_dt © Hermle Labortechnik GmbH...

  • Seite 29: Hilfe Bei Störungen

    • An diesem Stopfen ist eine Schnur befestigt, die mit dem elektrischen Deckelschloss verbunden ist. • Durch leichtes Ziehen an der Schnur wird das Deckelschloss entriegelt. • Öffnen Sie jetzt den Zentrifugendeckel. • Schalten Sie die Zentrifuge wieder ein. Abbildung 22 © Hermle Labortechnik GmbH Z167M_V1.22_dt...

  • Seite 30: Beschreibung Des Fehlermeldesystems

    Die Fehlermeldung „error“ (M11) wird durch eine zweistellige Nummer im Fenster „time“ (A-3) angezeigt (siehe Abbildung 23; Kapitel „Unwucht (Imbalance)“). Detaillierte Angaben zu den möglichen Fehlermeldungen sind in der „Tabelle 2: Fehlermeldungen“ (siehe Anhang S. IV) aufgeführt. Abbildung 23 Z167M_V1.22_dt © Hermle Labortechnik GmbH...

  • Seite 31: Reparaturannahme

    Falls Sie die Zentrifuge, Rotoren oder Zubehörteile zur Reparatur an den Hersteller zurücksenden, bitten wir Sie, folgendes zu beachten: Die Zentrifuge muss vor dem Versand an HERMLE Labortechnik zum Schutz von Personen, Umwelt und Material, dekontaminiert und gereinigt werden. Legen Sie der Sendung das vollständig ausgefüllte „Rücknahmeformular: Dekontaminationsbescheinigung“...

  • Seite 32: Transport, Lagerung Und Entsorgung

    Für alle vor dem 13.08.2005 gelieferten Geräte ist der Letztverwender für die ordnungsgemäße Entsorgung zuständig. RoHS Konformitätserklärung HERMLE Labortechnik GmbH, Siemensstraße 25, 78564 Wehingen, erklärt hiermit, dass alle hergestellten Produkte konform der Richtlinie 2015/863/EU des Europäischen Parlamentes und des Rates vom 31.3.2015 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sind.

  • Seite 33: Anhang

    ANHANG 7. ANHANG EG – Konformitätserklärung ....................II Tabelle 1: Technische Daten ..................... III Tabelle 2: Fehlermeldungen ....................IV Tabelle 3: Radiuskorrektur ....................IV Tabelle 4: Symbol- /Abkürzungsverzeichnis ..............IV Rücknahmeformular: Dekontaminationsbescheinigung ..........V © Hermle Labortechnik GmbH Z167M_V1.22_dt...

  • Seite 34: Eg - Konformitätserklärung

    Typ Designation Z 206 A; Z 207 A; Z 207 H; Z 167 M; Z 207 M; Z 216 M; Z 287 A; Z 306; Z 307; Z 326; Z 327; Z 366; Z 446; Z 207 MK; Z 216 MK; Z 32 HK; Z 326 K; Z 327 K;...
  • Seite 35 ANHANG Tabelle 1: Technische Daten Hersteller HERMLE Labortechnik GmbH, 78564 Wehingen Typenbezeichnung Z 167 M Abmessungen: Breite 28 cm Tiefe 35 cm Höhe 24 cm Gewicht ohne Rotor und Verpackung 12 kg max. Drehzahl 14000 min max. Volumen 18 x 1,5/2,0 ml max.
  • Seite 36 Korrektur Best. Nr. (cm) Festwinkelrotor 220.95 704.004 704.005 Tabelle 4: Symbol- /Abkürzungsverzeichnis Symbol / Abkürzung Einheit Bedeutung Umdrehungen pro Minute n (=rpm) [min (=revolutions per minute) Relative-Zentrifugalbeschleunigung RZB(=rcf) [x g] (=relative centrifugal force) Polypropylen Polycarbonat Z167M_V1.22_dt © Hermle Labortechnik GmbH...

  • Seite 37: Rücknahmeformular: Dekontaminationsbescheinigung

    Sind diese Stoffe in das Gerät / Baugruppe gelangt? ……………………………..  Ja  Nein Wenn ja, welche: ________________________________________________________________ Beschreibung der Maßnahmen zur Dekontamination der aufgeführten Teile: Ich bestätige die ordnungsgemäße Dekontamination: Fa./Abt.:_____________________ Datum: ____________________________________nterschrift Stempel autorisierten Person:________________________________________ © Hermle Labortechnik GmbH Z167M_V1.22_dt...
  • Seite 38 Z167M_V1.22 © Hermle Labortechnik GmbH...
  • Seite 39 NOTIZEN © Hermle Labortechnik GmbH Z167M_V1.22_dt...
  • Seite 40 HERMLE Labortechnik GmbH Siemensstraße 25 78564 Wehingen Tel: 0 74 26-96 22-17 Fax: 0 74 26-96 22-49 Email: vertrieb@hermleLT.de Internet: http://www.hermle-labortechnik.de Technische Änderungen vorbehalten. ©HERMLE Labortechnik GmbH 2018 Z167M_V1.22 © Hermle Labortechnik GmbH...
