- Seite 1 HERMLE Z 207 MK Bedienungsanleitung © Hermle Labortechnik GmbH Z207MK_V1.22_dt...
- Seite 2 © Hermle Labortechnik GmbH Z207MK_V1.22_dt...
-
Seite 3: Inhaltsverzeichnis
Vorwahl der Bremskraft und Beschleunigung ....................17 2.3.4 Vorwahl der Temperatur ..........................18 2.3.5 Vorkühlung ..............................18 Radiuskorrektur ............................... 19 Programme ............................... 19 2.5.1 Abspeichern von Programmen ........................19 2.5.2 Aufrufen von bereits gespeicherten Programmen ..................20 © Hermle Labortechnik GmbH Z207MK_V1.22_dt... - Seite 4 Tabelle 4: Max. Drehzahl und RZB-Werte zulässiger Rotoren ................IV Tabelle 5: Beschleunigungs- und Bremszeiten ....................... IV Tabelle 6: Fehlermeldungen ............................ V Tabelle 7: Radiuskorrektur ............................VI Tabelle 8: Symbol- /Abkürzungsverzeichnis ......................VI Rücknahmeformular: Dekontaminationsbescheinigung ..................VII © Hermle Labortechnik GmbH Z207MK_V1.22_dt...
-
Seite 5: Produktbeschreibung

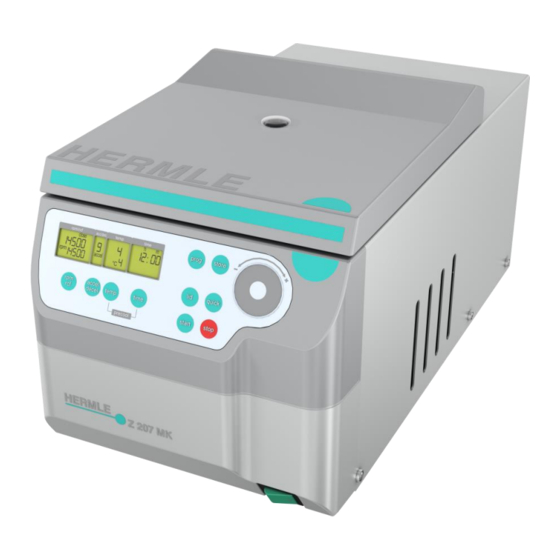

Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma HERMLE Labortechnik GmbH nicht. 1.3 Kurzbeschreibung Das Gerät Typ Z 207 MK ist eine gekühlte Mikroliterzentrifuge und wird in zwei Spannungsvarianten 230 V und 120 V, bereitgestellt. In der Zentrifuge können Festwinkelrotoren verwendet werden. -
Seite 6: Aufstellen Der Zentrifuge
• Netzstecker mit Netzzuleitung (Steckdose) verbinden. (Die Steckdose für das Anschlusskabel muss jederzeit frei zugänglich bzw. trennbar sein). • Netzschalter betätigen auf Stellung I, Deckel öffnen durch Betätigen der Taste LID. • Entnehmen Sie die auf der Motorwelle mitgelieferte Transportsicherung. © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 7: Schilder Und Hinweise Auf Der Zentrifuge
PRODUKTBESCHREIBUNG 1.6 Schilder und Hinweise auf der Zentrifuge 1.6.1 Produkt-Typenschild (Beispiel) Firmenanschrift: Hermle Labortechnik GmbH, Siemensstr. 25, D-78564 Wehingen In-vitro-Diagnostikum TYPE: Typenbezeichnung des Produktes REF: Bestellnummer des Produktes Seriennummer des Produktes Hersteller Herstelldatum MAX. Drehzahl: max. zulässige Drehzahl des Gerätes KIN. -
Seite 8: Warn-, Und Hinweisschilder
1.6.2 Warn-, und Hinweisschilder Achtung: Vor jedem Lauf Befestigungsschraube auf festen Sitz prüfen Vor manueller Entriegelung oder dem Öffnen des Gehäuses Netzstecker ziehen Spannungskennzeichnung am Netzeingang Drehrichtung – rechtsdrehend für den Rotorantrieb Warnung vor Biogefährdung © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 9: Bedien- Und Anzeigeelemente
Betriebszustände auf: Farbe der LED-Leuchte Betriebszustand Grün Lauf abgeschlossen, Deckel zu Gelb Deckel auf, kein Ruhemodus Rot blinkend, schnell Fehlermeldung Rot blinkend, langsam Zentrifugation läuft Gelb blinkend, langsam Ruhemodus Rot – Grün blinkend, langsam Betriebsmenü © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 10: Lcd-Anzeige
Hinweis: Nach dem Einschalten der Zentrifuge erscheinen im Anzeigefeld „rpm/rcf“ (A-1) nacheinander und für eine kurze Zeit zunächst der Ladestatus, danach die aktuelle Software Version und anschließend der Gerätetyp (Bsp. Z 36 HK). Abbildung 4 © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 11: Gefahren, Vorsichtsmaßnahmen Und Gewährleistung
Stoffen innerhalb von 30 cm um die Zentrifuge entsprechend den Empfehlungen der EN 61010-2-020 verboten. • Die HERMLE Z 207 MK ist nicht explosionsgeschützt und darf daher nicht in explosionsgefährdeten Räumen und Bereichen betrieben werden. Das Zentrifugieren von brennbaren, explosiven, radioaktiven oder solchen Stoffen, die chemisch mit hoher Energie miteinander reagieren, ist verboten. -
Seite 12: Gewährleistung
Mit dem Einstellfeld (1) kann nun der verwendete Rotor eingestellt werden (siehe Abbildung 5). Um die Daten im Gerät zu übernehmen, drücken Sie die Taste „start“ (9). Im Feld „rpm/rcf“ (A-1) erscheint der Schriftzug „store“ zur Bestätigung. Jetzt sind alle für die Zentrifuge wichtigen Rotorparameter eingespeichert. Abbildung 5 © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 13: Zugang Zum Menü Grundeinstellung
Alle veränderten Einstellungen müssen durch Betätigen der Taste „store“ (12) oder „start“ (9) abgespeichert werden. Zur optischen Bestätigung erscheint im Anzeigenfeld „rpm/rcf“ (A-1) der Schriftzug „store“ – nur dann sind die Vorwahlen wirksam (siehe Abbildung 7). © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 14: Temperaturanzeige
„rpm/rcf“ (A-1) der Schriftzug „On Sound“. Wenn Sie jetzt die Taste „rpm/rcf“ (4) drücken, blinkt der Schriftzug „On“ und mit dem Einstellfeld (1) kann der Ton abgeschaltet werden (siehe Abbildung 9). Nach dem Speichern kommen Sie durch kurzes Ausschalten der Zentrifuge wieder in den normalen Betriebsmodus zurück. © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 15: Tastenton Ein- / Ausschalten (Optional)
„rpm/rcf“ (A-1) der Schriftzug „ON/BEEP“. Nachdem Sie die Taste „rpm/rcf“ (4) gedrückt haben, kann mit dem Einstellfeld (1) der Tastenton ein (On) oder ausgeschaltet (Off) werden (siehe Abbildung 10). Nach dem Speichern kommen Sie durch kurzes Ausschalten der Zentrifuge wieder in den normalen Betriebsmodus zurück. Abbildung 10 © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 16: Abrufen Von Betriebsdaten
Fehler. Die dritte und vierte Ziffer zeigen den Fehlercode der gespeichert wurde. Deren Bedeutung entnehmen Sie bitte der „Tabelle 6: Fehlermeldungen“ (siehe ANHANG S. V). Auch hier müssen Sie die Zentrifuge kurz ausschalten, um wieder in den normalen Betriebsmodus zurückzukommen. Abbildung 11 © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 17: Bedienung
Gewichtsunterschiede zwischen den gefüllten Probengefäßen sind so gering wie möglich zu halten. Dazu wird die Tarierung mit einer Waage empfohlen. Dadurch wird der Verschleiß des Antriebes reduziert und die akustischen Laufgeräusche verringert. Auf jedem Rotor steht die Angabe, wie groß die maximale Zuladung pro Bohrung ist. © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 18: Be- Und Überladen Von Rotoren
Bei Unklarheiten ist Auskunft beim Hersteller einzuholen! 2.1.4 Ausbau der Rotoren Stecken Sie den mitgelieferten Rotorschlüssel in die Befestigungsmutter (siehe Abbildungen 14 und 15), halten den Rotor mit der Hand fest und lösen die Befestigung durch Drehen gegen den Uhrzeigersinn. © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 19: Gerätedeckel
Daten wie z. B. max. Drehzahl, Beschleunigung usw., übernommen. Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 16. ACHTUNG: Greifen Sie beim Schließen des Gerätedeckels nicht mit den Fingern zwischen Deckel und Gerät bzw. in den Verriegelungsmechanismus! © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 20: Vorwahlmöglichkeiten
Im Anzeigenfeld „time“ (A-3) blinkt die Anzeige „m : s“ oder „h : m“, je nach vorangegangener Einstellung. Die Einstellung des gewünschten Wertes erfolgt mit dem Einstellfeld (1). Nach Überschreiten von 59 min 50 sec wechselt die Anzeige automatisch in „h : m“. © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 21: Vorwahl Der Bremskraft Und Beschleunigung
Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 19. In der „Tabelle 5“ (siehe ANHANG S. IV) sind Beschleunigungs- und Bremszeiten der Beschleunigungs- und Bremsstufen 0 bis 9 für alle zulässigen Rotoren zusammengefasst. Abbildung 19 © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 22: Vorwahl Der Temperatur
Erreichen der Temperatur mit der "Stop" Taste (10) beendet werden. Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 21 Je nach eingesetztem Rotor beträgt die Vorkühlzeit zwischen ca. 10 und 20 min. Abbildung 21 © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 23: Radiuskorrektur
Sie die gewünschte Programmnummer auswählen. Ob eine Programmnummer schon belegt ist, können Sie daran erkennen, dass im Anzeigenfeld „rpm/rcf“ (A-1) die Schriftzüge „rotor“ (M3) und „22x.xx“ (M4) erscheinen. Bei freien Speicherplätzen erscheint hier eine Null. Abbildung 23 © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 24: Aufrufen Von Bereits Gespeicherten Programmen
Sollte sich im Gerät ein anderer Rotor befinden, als der für den dieses Programm erstellt wurde, blinkt im Anzeigenfeld „rpm/rcf“ (A-1) der Schriftzug „rotor“ (M3). Gleichzeitig blinken im Wechsel das Wort „FALSE“ und die abgespeicherte Rotornummer „22x.xx“ (M4). Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 26. Abbildung 26 © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 25: Rückkehr Zur Freien Einstellung
2.5.5 Stoppen der Zentrifuge Mit der „stop“ Taste (10) (siehe Abbildung 28) kann ein Lauf jederzeit unterbrochen werden. Nach Betätigen der Taste wird die Zentrifuge mit der jeweiligen vorgewählten Bremsintensität bis zum Stillstand abgebremst. Abbildung 28 © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 26: Unwucht (Imbalance)
Bestücken Sie den Rotor, wie unter Punkt 2.1.1 und 2.1.2 beschrieben. Wenn im Feld „time“ (A-3) das Wort „error“ (M11) und die Fehlernummer „02“ (siehe Abbildung 29) angezeigt wird, kann das folgende Ursache haben: Der Unwuchtschalter ist defekt. Abbildung 29 © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 27: Instandhaltung
Flächen des Gerätes, des Rotors und des Rotorzubehörs sowie auf das regelmäßige Einfetten der Gummidichtung bei hermetisch dichten Rotoren und der Einhängebolzen bei Ausschwingrotoren. Wir empfehlen das HERMLE-Spezialfett (Best. Nr. 38-5656). Keine ätzenden Reinigungsmittel und keine schleifenden Poliermittel verwenden. Bei eloxierten Aluminiumteilen ist besonders darauf zu achten, dass sie stets unbeschädigt sind. -
Seite 28: Gerät Reinigen / Desinfizieren
Rotordeckel und Adapter können ebenfalls autoklaviert werden (max.121°C, 20 min). Zusatzinformationen für aerosoldichte Rotoren, Deckel und Becher Die Aerosoldichtigkeit von Hermle Rotoren, Rotordeckeln, Becher und Kappen ist vom „TÜV Nord CERT GmbH, Certification Body Consumer Products, Essen (Germany)“ gemäß Annex AA IEC 61010-2-020 geprüft und zertifiziert worden. -
Seite 29: Rotor Reinigen / Desinfizieren
Metallabrieb. Dieser sehr feine (schwarze) Metallstaub verunreinigt Schleuderraum, Rotor, Becher und Proben sehr stark. Ersetzen Sie gegebenenfalls Röhrchengestelle, Adapter und Zubehör um weitere Schäden zu vermeiden. Überprüfen Sie regelmäßig die Rotorbohrungen auf Rückstände und Beschädigungen. ACHTUNG: Beachten Sie die Herstellerangaben der Glasgefäße! © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 30: Gebrauchsdauer Rotoren, Rund- Und Rechteckbecher, Zubehör
Transparente Rotordeckel und Kappen aus PC oder PP für Rotoren und Becher von Aluminium und Stahlrotoren sowie Rotoren, Röhrchengestelle und Adapter aus PP, haben eine maximale Gebrauchsdauer von 3 Jahren ab erster Inbetriebnahme. Voraussetzung für die Gebrauchsdauer: Sachgemäße Benutzung, beschädigungsfreier Zustand, empfohlene Pflege. © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 31: Hilfe Bei Störungen
• An diesem Stopfen ist eine Schnur befestigt, die mit dem Deckelschloss verbunden ist (siehe Abbildung 30): • Durch leichtes Ziehen an der Schnur wird das Deckelschloss entriegelt. • Öffnen Sie jetzt den Zentrifugendeckel. • Schalten Sie die Zentrifuge wieder ein. Abbildung 30 © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 32: Beschreibung Des Fehlermeldesystems
Notentriegelung. Gehen Sie dabei vor wie in Kapitel 4.2.1, S.26 beschrieben. Nachdem der Zentrifugendeckel geöffnet wurde, schalten Sie das Gerät wieder ein. Error 14 und der Schriftzug „USEr GuidE“ sollte nun verschwunden sein. Sollten diese Fehler wieder auftreten, wenden Sie sich bitte an den Service. © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 33: Reparaturannahme
Im Falle einer Rücksenden von Zentrifugen bitten wir Sie, auch deren Netzkabel mitzuschicken. Dadurch wird das Risiko eines defekten Netzkabels ausgeschlossen. Sollte kein Netzkabel der Zentrifuge beigelegt sein, wird Ihnen ein neues Netzkabel geliefert und berechnet. Wir bitten dafür um Ihr Verständnis. Z207MK_V1.22_dt © Hermle Labortechnik GmbH... -
Seite 34: Transport, Lagerung Und Entsorgung
Für alle vor dem 13.08.2005 gelieferten Geräte ist der Letztverwender für die ordnungsgemäße Entsorgung zuständig. 6.4 RoHS Konformitätserklärung HERMLE Labortechnik GmbH, Siemensstraße 25, 78564 Wehingen, erklärt hiermit, dass alle hergestellten Produkte konform der Richtlinie 2015/863/EU des Europäischen Parlamentes und des Rates vom 31.3.2015 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sind. -
Seite 35: Anhang
Tabelle 4: Max. Drehzahl und RZB-Werte zulässiger Rotoren ............... IV Tabelle 5: Beschleunigungs- und Bremszeiten ....................IV Tabelle 6: Fehlermeldungen ..........................V Tabelle 7: Radiuskorrektur ..........................VI Tabelle 8: Symbol- /Abkürzungsverzeichnis ....................VI Rücknahmeformular: Dekontaminationsbescheinigung ................VII © Hermle Labortechnik GmbH Z207MK_V1.22_dt... -
Seite 36: Eg - Konformitätserklärung
Z 206 A; Z 207 A; Z 207 H, Z 167 M; Z 207 M, Z 216 M; Z 287 A, Z 306; Z 307; Z 326; Z 327; Z 366; Z 446; Z 207 MK; Z 216 MK; Z 32 HK; Z 326 K; Z 327 K;... - Seite 37 ANHANG Tabelle 1: Technische Daten 78564 Wehingen HERMLE Labortechnik GmbH Hersteller Z 207 MK Typenbezeichnung Abmessungen 28 cm Breite 55 cm Tiefe 29 cm Höhe 33 kg Gewicht ohne Rotor max. Drehzahl 14.500 min 24 x 1,5/2,0 ml max. Volumen 17.157 x g...
- Seite 38 Tabelle 5: Beschleunigungs- und Bremszeiten Beschleunigungswerte Bremswerte Rotor-Nummer Stufe 0 Stufe 9 Stufe 0 Stufe 9 220.95 V08 221.59 V02 221.89 V01 in Sekunden Beschleunigungszeit Bremszeit von 0 min -> U von U -> 0 min © Hermle Labortechnik GmbH Z207MK_V1.22_dt...
- Seite 39 Überlast Antrieb, z.B. Falscher Rotor eingestellt! Deckel offen bei drehendem Motor Deckelkontakt fehlerhaft Unterspannung Zwischenkreisspannung Überspannung Zwischenkreisspannung Überstrom Motor Überdrehzahl Speicherfehler Rotor ist für die Zentrifuge nicht zugelassen FALSE Eingesetzter Rotor im Programm nicht vorhanden © Hermle Labortechnik GmbH Z207MK_V1.22_dt...
- Seite 40 221.59 704.004 704.005 Festwinkelrotor 221.89 Tabelle 8: Symbol- /Abkürzungsverzeichnis Einheit Bedeutung Umdrehungen pro Minute U (=rpm) [min (=revolutions per minute) Relative-Zentrifugalbeschleunigung RZB(=rcf) [x g] (=relative centrifugal force) Polypropylen Polycarbonat accel acceleration/Beschleunigung decel deceleration/Auslauf prog program/Programm © Hermle Labortechnik GmbH Z207MK_V1.22_dt...
-
Seite 41: Rücknahmeformular: Dekontaminationsbescheinigung
Sind diese Stoffe in das Gerät / Baugruppe gelangt? …………………………….. Ja Nein Wenn ja, welche: ________________________________________________________________ Beschreibung der Maßnahmen zur Dekontamination der aufgeführten Teile: Ich bestätige die ordnungsgemäße Dekontamination: Fa./Abt.:_____________________ Ort und Datum: ____________________________________ Unterschrift / Stempel der autorisierten Person:________________________________________ © Hermle Labortechnik GmbH Z207MK_V1.22_dt... - Seite 42 Z207MK_V1.22_dt © Hermle Labortechnik GmbH...
- Seite 43 Z207MK_V1.22_dt © Hermle Labortechnik GmbH...
- Seite 44 HERMLE Labortechnik GmbH Siemensstraße 25 78564 Wehingen Tel: +49 (0) 74 26-96 22-17 Fax: +49 (0) 74 26-96 22-49 Email: vertrieb@hermleLT.de Internet: http://www.hermle-labortechnik.de Technische Änderungen vorbehalten. ©HERMLE Labortechnik GmbH 2021 Z207MK_V1.22_dt © Hermle Labortechnik GmbH...
