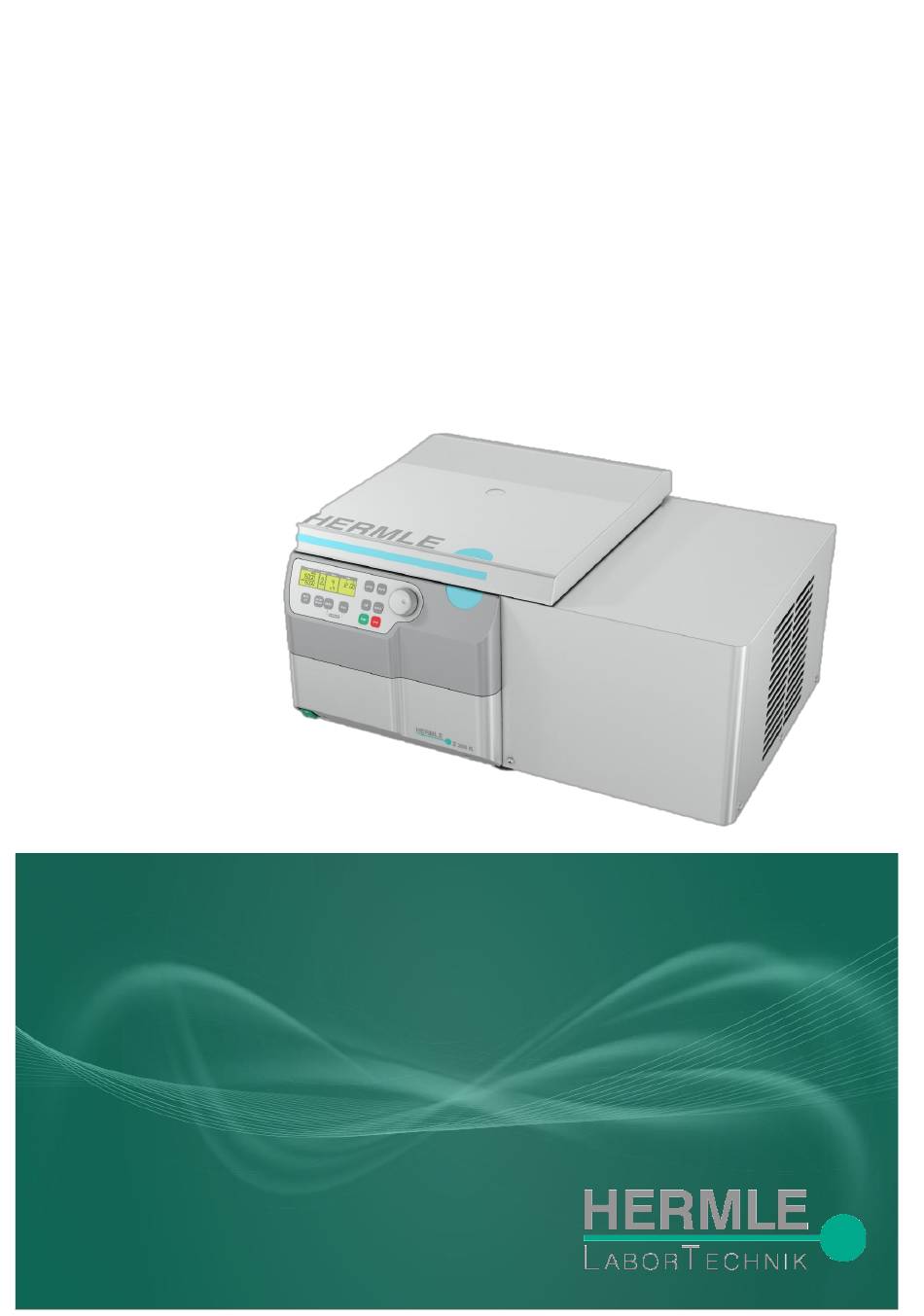

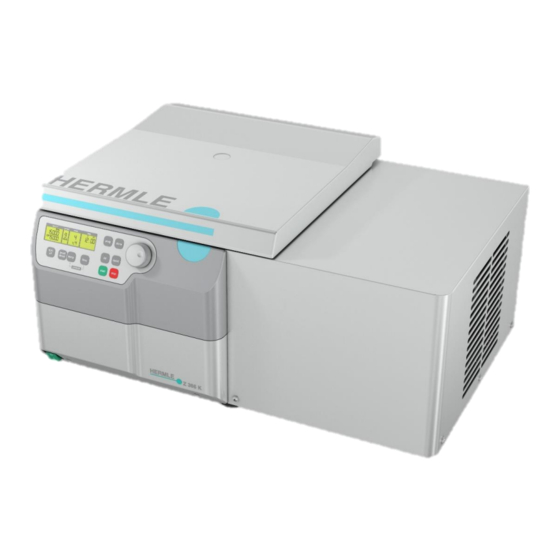

HERMLE Z 366 K

Bedienungsanleitung

Z366_V2.19_dt

Inhaltsverzeichnis

Inhaltszusammenfassung für Hermle Z 366 K

Seite 3: Inhaltsverzeichnis
Vorwahlmöglichkeiten ............................18 2.3.1 Vorwahl der Drehzahl bzw. des RZB-Wertes ....................18 2.3.2 Vorwahl der Laufzeit ............................18 2.3.3 Vorwahl der Bremskraft und Beschleunigung ....................19 2.3.4 Vorwahl der Temperatur ..........................20 2.3.5 Vorkühlung ..............................20 © Hermle Labortechnik GmbH Z366K_V1.22_dt...
Seite 4 7. ANHANG..........................III EG – Konformitätserklärung ............................. IV Tabelle 1: Technische Daten ............................ V Tabelle 2: Zulässiges Füllgewicht ..........................VI Tabelle 3: Max. tiefste Temperatur.......................... VII Tabelle 4: Max. Drehzahl und RZB-Werte zulässiger Rotoren ................VIII Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 5 Tabelle 6: Fehlermeldungen ............................ IX Tabelle 7 (Teil 1): Radiuskorrektur ..........................X Tabelle 7 (Teil 2): Radiuskorrektur ........................... XI Tabelle 7 (Teil 3): Radiuskorrektur .......................... XII Tabelle 8: Symbol- /Abkürzungsverzeichnis ......................XIII Rücknahmeformular: Dekontaminationsbescheinigung ..................XIV © Hermle Labortechnik GmbH Z366K_V1.22_dt...
Seite 6: Produktbeschreibung
Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma HERMLE Labortechnik GmbH nicht. 1.3 Kurzbeschreibung Das Gerät Typ Z 366 K ist eine gekühlte Universalzentrifuge, sie wird in zwei Spannungsvarianten 230V und 120V angeboten. In der Zentrifuge können Ausschwing- und Festwinkelrotoren verwendet werden.
Seite 7: Bedien- Und Anzeigeelemente (Beispiel)
1.5 Bedien- und Anzeigeelemente (Beispiel) Drehknopf Laufparameter Netzschalter Anzeige des Bedienfeldes rpm/rcf Drehzahl/ g-Zahl accel/decel Beschleunigungs- / Bremsintensität time Zentrifugationsdauer Deckelentriegelung quick Kurzzeitlauf start Zentrifugation starten stop Zentrifugation stoppen prog Aufruf gespeicherter Programme store Programme abspeichern temp Temperatur einstellen © Hermle Labortechnik GmbH Z366K_V1.22_dt...
Seite 8: Lcd-Anzeige
Abbildung 1 Anzeigefelder: Anzeigefeld – „rpm/rcf“ Anzeigefeld – „acc/dec“ Anzeigefeld – „time“ Anzeigefeld - „temp“ Meldungen/Schriftzüge der Anzeigefelder: „close“ „decel“ „precool“ „open“ „radius“ „rotor“ „programm“ Rotor-Nr. „error“ „rpm“ „service“ „rcf“ h m s „accel“ „temperature“ Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 9: Schilder- Und Hinweise Auf Der Zentrifuge
1.6.1 Allgemein Entsorgungshinweis (siehe Kapitel 6.3, S. 32) Drehrichtung – rechtsdrehend für den Rotorantrieb Beladungshinweis für Rotoren 1.6.2 Produkt-Typenschild (Beispiel) Firmenanschrift: Hermle Labortechnik GmbH, Siemensstr. 25, D-78564 Wehingen In-Vitro-Diagnostikum TYPE: Typenbezeichnung des Produktes REF: Bestellnummer des Produktes Seriennummer des Produktes Hersteller ©...
Seite 10: Produktbeschreibung
Inbetriebnahme entstehen, werden durch die Garantie nicht abgedeckt Achtung: Vor jedem Lauf Befestigungsschraube auf festen Sitz prüfen Vor manueller Entriegelung oder dem Öffnen des Gehäuses Netzstecker ziehen Spannungskennzeichnung am Netzeingang Drehrichtung bei Notöffnung Warnung vor Biogefährdung Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 11: Gefahren, Vorsichtsmaßnahmen Und Gewährleistung
Stoffen innerhalb von 30 cm um die Zentrifuge entsprechend den Empfehlungen der EN 61010-2-020 verboten. • Die HERMLE Z 366 K ist nicht explosionsgeschützt und darf daher nicht in explosionsgefährdeten Räumen und Bereichen betrieben werden. Das Zentrifugieren von brennbaren, explosiven, radioaktiven oder solchen Stoffen, die chemisch mit hoher Energie miteinander reagieren, ist verboten.
Seite 12 PRODUKTBESCHREIBUNG Lieferdatum Anspruch auf Ersatzleistung. Durch Fehlbedienung, artfremden Einsatz und nicht erlaubte Veränderungen der Rotoren oder der Zentrifuge erlischt der Gewährleitungsanspruch völlig. Wir behalten uns Änderungen im Sinne der technischen Weiterentwicklung vor! Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 13: Aufstellen Der Zentrifuge
PRODUKTBESCHREIBUNG 1.7 Aufstellen der Zentrifuge 1.7.1 Auspacken Die Z 366 K wird in einem Karton angeliefert. Entfernen Sie die Spannbänder, öffnen Sie den Karton, entnehmen die Innenpolsterung und heben die Zentrifuge nach oben. Greifen Sie dazu mit beiden Händen unter das Gerät (siehe Abbildung 2)
Seite 14: Vor Erstbetrieb Bitte Beachten
Sollte die Motorwelle konisch entfernen Sie die Spannzange aus dem Rotor, Die Spannzange sein indem Sie sie gegen den Uhrzeigersinn drehen wird nicht mehr benötigt Sollte die Motorwelle zylindrisch lassen Sie die Spannzange im Rotor sein Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 15: Grundeinstellung
Sie durch kurzes Ausschalten der Zentrifuge wieder in den normalen Betriebsmodus zurück! Alle veränderten Einstellungen müssen durch Betätigen der Taste „start“ (9) abgespeichert werden. Zur optischen Bestätigung erscheint im Anzeigenfeld „rpm/rcf“ (A-1) der Schriftzug „store“ – nur dann sind die Vorwahlen wirksam (siehe Abbildung 3)! © Hermle Labortechnik GmbH Z366K_V1.22_dt...
Seite 16: Temperaturanzeige
Betriebsmodus zurück. Abbildung 5 1.8.3 Akustisches Signal ein- / ausschalten Öffnen Sie wie unter Punkt 1.8.1 beschrieben das Menü „Grundeinstellungen“. Danach drücken Sie die Taste „accel/decel“ (5). Im Anzeigenfeld „accel/decel“ (A-2) blinkt der Schriftzug „service“. Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 17: Vorwahl Der Lautstärke Des Akustischen Signals
Einstellregler (1) die gewünschte Lautstärke zwischen 0 (leise) und 9 (laut) eingestellt werden. (siehe Abbildung 6) Nach dem Speichern kommen Sie durch kurzes Ausschalten der Zentrifuge wieder in den normalen Betriebsmodus zurück. Abbildung 7 © Hermle Labortechnik GmbH Z366K_V1.22_dt...
Seite 18: Melodieauswahl Für Das Akustische Signal - Laufende
„rpm/rcf“ (A-1) der Schriftzug „ON/BEEP“. Nachdem Sie die Taste „rpm/rcf“ (4) gedrückt haben, kann mit dem Einstellregler (1) der Tastenton ein (On) oder ausgeschaltet (Off) werden. (siehe Abbildung Nach dem Speichern kommen Sie durch kurzes Ausschalten der Zentrifuge wieder in den normalen Betriebsmodus zurück. Abbildung 9 Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 19: Abrufen Von Betriebsdaten (Nur Von Geschultem Personal Bzw. Servicetechniker)
Einstellregler (1) durchblättert. Die entsprechenden Fehlercodes erscheinen im Anzeigenfeld „rpm/rcf“ (A-1)). Deren Bedeutung entnehmen Sie bitte der „Tabelle 6: Fehlermeldungen“ (siehe ANHANG S. VIII). Auch hier müssen Sie die Zentrifuge kurz ausschalten, um wieder in den normalen Betriebsmodus zurückzukommen. Abbildung 10 © Hermle Labortechnik GmbH Z366K_V1.22_dt...
Seite 20: Bedienung
Probengefäßen sind so gering wie möglich zu halten. Dazu wird die Tarierung mit einer Waage empfohlen. Dadurch wird der Verschleiß des Antriebes reduziert und die akustischen Laufgeräusche verringert. Auf jedem Rotor steht die Angabe, wie groß die maximale Zuladung pro Bohrung ist. Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 21: Beladung Ausschwingrotoren
Grundsätzlich dürfen ausschwingende Rotoren erst in Betrieb genommen werden, wenn sämtliche Becher bzw. Röhrchengestelle in den Rotor eingesetzt sind. Die Einhängebolzen am Rotor müssen mit dem HERMLE-Spezialfett (Best. Nr. 38-5656) leicht eingefettet werden. Der Gewichtsunterschied der beladenen Becher soll ca. 1,0 g nicht überschreiten.
Seite 22: Be- Und Überladung Von Rotoren
Bei Unklarheiten ist Auskunft beim Hersteller einzuholen! 2.1.5 Ausbau der Rotoren Stecken Sie den mitgelieferten Rotorschlüssel in die Befestigungsmutter (siehe Abbildungen 10 und 11), halten den Rotor mit der Hand fest und lösen die Befestigung durch Drehen gegen den Uhrzeigersinn. Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 23: Gerätedeckel
Gerät befindet z. B. „22x.xx“ (M4). Damit werden auch alle rotorspezifischen Daten, wie z. B. max. Drehzahl, Beschleunigung usw., übernommen. Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 17. ACHTUNG: Greifen Sie beim Schließen des Gerätedeckels nicht mit den Fingern zwischen Deckel und Gerät bzw. in den Verriegelungsmechanismus © Hermle Labortechnik GmbH Z366K_V1.22_dt...
Seite 24: Vorwahlmöglichkeiten
Im Anzeigenfeld „time“ (A-3) blinkt die Anzeige „m : s“ oder „h : m“, je nach vorangegangener Einstellung. Die Einstellung des gewünschten Wertes erfolgt mit dem Einstellregler (1). Nach Überschreiten von 59 min 50 sec wechselt die Anzeige automatisch in „h : m“. Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 25: Vorwahl Der Bremskraft Und Beschleunigung
Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 20. In der „Tabelle 5“ (siehe ANHANG S. VII) sind Beschleunigungs- und Bremszeiten der Beschleunigungs- und Bremsstufen 0 bis 9 für alle zulässigen Rotoren zusammengefasst. Abbildung 20 © Hermle Labortechnik GmbH Z366K_V1.22_dt...
Seite 26: Vorwahl Der Temperatur
Erreichen der Temperatur mit der "Stop" Taste (10) beendet werden. Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 22. Je nach eingesetztem Rotor beträgt die Vorkühlzeit zwischen ca. 10 und 20 min. Abbildung 22 Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 27: Radiuskorrektur
Ob eine Programmnummer schon belegt ist, können Sie daran erkennen, dass im Anzeigenfeld „rpm/rcf“ (A-1) die Schriftzüge „rotor“ (M3) und „22x.xx“ (M4) erscheinen (siehe Abbildung 24). Bei freien Speicherplätzen erscheint hier eine Null. Abbildung 24 © Hermle Labortechnik GmbH Z366K_V1.22_dt...
Seite 28: Aufrufen Von Bereits Gespeicherten Programmen
Sollte sich im Gerät ein anderer Rotor befinden, als der für den dieses Programm erstellt wurde, blinkt im Anzeigenfeld „rpm/rcf“ (A-1) der Schriftzug „rotor“ (M3). Gleichzeitig blinken im Wechsel das Wort „FALSE“ und die abgespeicherte Rotornummer „22x.xx“ (M4). Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 27. Abbildung 27 Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 29: Rückkehr Zur Freien Einstellung
2.6.2 Stoppen der Zentrifuge Mit der „stop“ Taste (10) (siehe Abbildung 29) kann ein Lauf jederzeit unterbrochen werden. Nach Betätigen der Taste wird die Zentrifuge mit der jeweiligen vorgewählten Bremsintensität bis zum Stillstand abgebremst. Abbildung 29 © Hermle Labortechnik GmbH Z366K_V1.22_dt...
Seite 30: Unwucht (Imbalance)
Drücken der Taste „time“ (6) und Drehen des Einstellreglers. Mit der Taste „stop“ (10) oder der Taste „lid“ (7) kann die Timer-Funktion abgebrochen werden. Alle anderen Tasten haben währenddessen keine Funktion. Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 31 und 32. Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 32: Instandhaltung
Flächen des Gerätes, des Rotors und des Rotorzubehörs sowie auf das regelmäßige Einfetten der Gummidichtung bei hermetisch dichten Rotoren und der Einhängebolzen bei Ausschwingrotoren. Wir empfehlen das HERMLE-Rotorbolzenfett (Best. Nr. 38-5656). Schmiermittel, die Molykote und Graphit enthalten, sind nicht erlaubt.
Seite 33: Gerät Reinigen / Desinfizieren
Rotordeckel und Adapter können ebenfalls autoklaviert werden (max.121°C, 20 min). Zusatzinformationen für aerosoldichte Rotoren, Deckel und Becher Die Aerosoldichtigkeit von Hermle Rotoren, Rotordeckeln, Becher und Kappen ist vom „TÜV Nord CERT GmbH, Certification Body Consumer Products, Essen (Germany)“ gemäß Annex AA IEC 61010-2-020 geprüft und zertifiziert worden.
Seite 34: Rotor Reinigen / Desinfizieren
Metallabrieb. Dieser sehr feine (schwarze) Metallstaub verunreinigt Schleuderraum, Rotor, Becher und Proben sehr stark. Ersetzen Sie gegebenenfalls Röhrchengestelle, Adapter und Zubehör, um weitere Schäden zu vermeiden. Überprüfen Sie regelmäßig die Rotorbohrungen auf Rückstände und Beschädigungen. ACHTUNG: Beachten Sie die Herstellerangaben der Glasgefäße! Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 35: Gebrauchsdauer Rotoren, Rund- Und Rechteckbecher, Zubehör
Drehen Sie nun den (Innen-)Sechskantschlüssel solange nach rechts (im Uhrzeigersinn), bis Sie den Anschlag erreicht haben. VORSICHT: Nur bis zum Anschlag drehen, nicht festziehen. • Öffnen Sie jetzt den Zentrifugendeckel. • Schalten Sie die Zentrifuge wieder ein, um weiterarbeiten zu können. © Hermle Labortechnik GmbH Z366K_V1.22_dt...
Seite 36: Vorgehen Bei Error 14, Ab Software Version 1.76
4.2.2 Vorgehen bei Error 14, ab Software Version 1.76 Sollte der Error 14 auftreten, liegt ein Problem mit dem Drehzahlsensor vor. Der Zentrifugendeckel ist für unbestimmte Zeit gesperrt und im Fenster „rpm/rcf“ (A-1) ist der Schriftzug „USEr GuidE“ zu sehen (siehe Abbildung 35). Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 37: Vorgehen Bei Error 38 - Deckelmotor Ist Blockiert
Nach dem Öffnen des Deckels schalten Sie das Gerät wieder ein, das Deckelschloss stellt sich in die Grundposition. Der Schließvorgang des Deckels kann erneut ausgeführt werden. Sollten diese Fehler wieder auftreten, wenden Sie sich bitte an den Service. © Hermle Labortechnik GmbH Z366K_V1.22_dt...
Seite 38: Reparaturannahme
Im Falle einer Rücksenden von Zentrifugen bitten wir Sie, auch deren Netzkabel mitzuschicken. Dadurch wird das Risiko eines defekten Netzkabels ausgeschlossen. Sollte kein Netzkabel der Zentrifuge beigelegt sein, wird Ihnen ein neues Netzkabel geliefert und berechnet. Wir bitten dafür um Ihr Verständnis. Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 39: Transport, Lagerung Und Entsorgung
Für alle vor dem 13.08.2005 gelieferten Geräte ist der Letztverwender für die ordnungsgemäße Entsorgung zuständig. RoHS Konformitätserklärung HERMLE Labortechnik GmbH, Siemensstraße 25, 78564 Wehingen, erklärt hiermit, dass alle hergestellten Produkte konform der Richtlinie 2015/863/EU des Europäischen Parlamentes und des Rates vom 31.3.2015 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sind.
Seite 41: Anhang
Tabelle 6: Fehlermeldungen ....................IX Tabelle 7 (Teil 1): Radiuskorrektur ................... X Tabelle 7 (Teil 2): Radiuskorrektur ..................XI Tabelle 7 (Teil 3): Radiuskorrektur ..................XII Tabelle 8: Symbol- /Abkürzungsverzeichnis ................ XIII Rücknahmeformular: Dekontaminationsbescheinigung ............ XIV © Hermle Labortechnik GmbH Z366K_V1.22_dt...
Seite 42: Eg - Konformitätserklärung
Z 326; Z 327; Z 366; Z 446; Z 207 MK; Z 216 MK; Z 32 HK; Z 326 K; Z 327 K; Z 366 K; Z 36 HK; Z 446 K; ZK 496 Einschlägige EG-Richtlinien / Normen / Relevant EC Directives / Standards ((EU) 2017/746;...
Seite 43 ANHANG Tabelle 1: Technische Daten Hersteller HERMLE Labortechnik GmbH, 78564 Wehingen Typenbezeichnung Z 366 K Abmessungen Breite 72 cm Tiefe 51 cm Höhe 36 cm Gewicht ohne Rotor und Verpackung 77 kg max. Drehzahl 16000 min max. Volumen 6 x 250 ml max.
Seite 44 221.21 V20 8000 min-1 2130 g 221.22 V20 13000 min-1 492 g 221.28 V20 12000 min-1 160 g 221.52 V20 10500 min-1 760 g 221.61 V20 4500 min-1 2228 g 221.68 V20 16000 min-1 165 g Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 45 221.68 V20 16000 min-1 4°C 220.88 V20 16000 min-1 8°C Alle Temperaturen beziehen sich auf eine Raumtemperatur von 23 °C. Bei Überschreiten dieses Wertes, oder direkter Sonneneinstrahlung auf die Zentrifuge, können diese Werte nicht gehalten werden. © Hermle Labortechnik GmbH Z366K_V1.22_dt...
Seite 46 221.19 V20 1745 221.20 V20 2906 221.21 V20 1323 221.22 V20 1439 221.28 V20 2395 221.52 V20 221.61 V20 221.68 V20 in Sekunden Beschleunigungszeit Bremszeit von 0 min -> U von U -> 0 min VIII Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 47 Timeout zwischen Steuerung und Umrichter Sonstiger Fehlerfall des Umrichters Überdrehzahl Timeout bei Steuerung über die RS232 Schnittstelle Rotor ist für die Zentrifuge nicht zugelassen FALSE Eingesetzter Rotor im Programm nicht vorhanden rotor no Es wurde kein Rotor erkannt © Hermle Labortechnik GmbH Z366K_V1.22_dt...
Seite 48 628.012 16,3 628.013 15,9 628.014 15,9 628.015 16,3 628.016 15,7 Ausschwingrotor 221.61 630.000 16,5 630.001 16,5 630.002 16,5 630.003 16,5 630.004 15,6 630.005 15,8 628.016 15,5 Winkelrotor 12,5 221.19 10,9 701.011 12,2 10,6 701.012 10,5 Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 49 221.20 707.001 707.002 707.003 707.004 707.014 707.000 Winkelrotor 221.22 708.003 708.004 708.017 708.019 Winkelrotor 221.28 Winkelrotor 220.87 704.004 704.005 Winkelrotor 12,9 221.52 708.050 12,8 701.011 12,2 701.012 10,4 701.015 701.015 705.051 Ausschwingrotor 221.16 706.000 10,1 © Hermle Labortechnik GmbH Z366K_V1.22_dt...
Seite 50 ANHANG Tabelle 7 (Teil 3): Radiuskorrektur Rotor Nr. Adapter/Gestell Radius (cm) Korrektur Best. Nr. (cm) Winkelrotor 14,0 221.21 713.015 13,2 713.020 13,3 713.025 713.028 12,5 713.030 713.042 11,7 Winkelrotor 221.68 704.004 704.005 Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 51 ANHANG Tabelle 8: Symbol- /Abkürzungsverzeichnis Einheit Bedeutung Umdrehungen pro Minute U (=rpm) [min (=revolutions per minute) Relative-Zentrifugalbeschleunigung RZB(=rcf) [x g] (=relative centrifugal force) Polypropylen Polycarbonat accel acceleration/Beschleunigung decel deceleration/Auslauf prog program/Programm XIII © Hermle Labortechnik GmbH Z366K_V1.22_dt...
Seite 52: Dekontaminationsbescheinigung Bei Warenrücklieferung
Sind diese Stoffe in das Gerät / Baugruppe gelangt? ……………………………..  Ja  Nein Wenn ja, welche: ________________________________________________________________ Beschreibung der Maßnahmen zur Dekontamination der aufgeführten Teile: Ich bestätige die ordnungsgemäße Dekontamination: Fa./Abt.:_____________________ Ort und Datum: ____________________________________ Unterschrift / Stempel der autorisierten Person:________________________________________ Z366K_V1.22_dt © Hermle Labortechnik GmbH...
Seite 56 HERMLE Labortechnik GmbH Siemensstraße 25 78564 Wehingen Tel: +49 (0) 74 26 96 22-17 Fax: +49 (0) 74 26 96 22-49 Email: vertrieb@hermleLT.de Internet: http://www.hermle-labortechnik.de Technische Änderungen vorbehalten. ©HERMLE Labortechnik GmbH 2019 Z366K_V1.22_dt © Hermle Labortechnik GmbH...
