14
ZUBEHÖR
14.3 Schweißfunkenschutz
14.4

Anschlusstechnik

Betriebsumgebungstemperatur: bis −30 °C bei fixierter Verlegung.
1)
68 B E T R I E B S A N L E I T U N G | deTem2 Core
Überblick
Mithilfe des Schweißfunkenschutzes kann die Frontscheibe der Mehrstrahl-Sicherheits‐
lichtschranke zusätzlich geschützt werden.
Der Schweißfunkenschutz reduziert die Reichweite des Systems um 15 %.
Tabelle 21: Bestelldaten Schweißfunkenschutz
Artikel
Schweißfunkenschutz
Montage
1
3

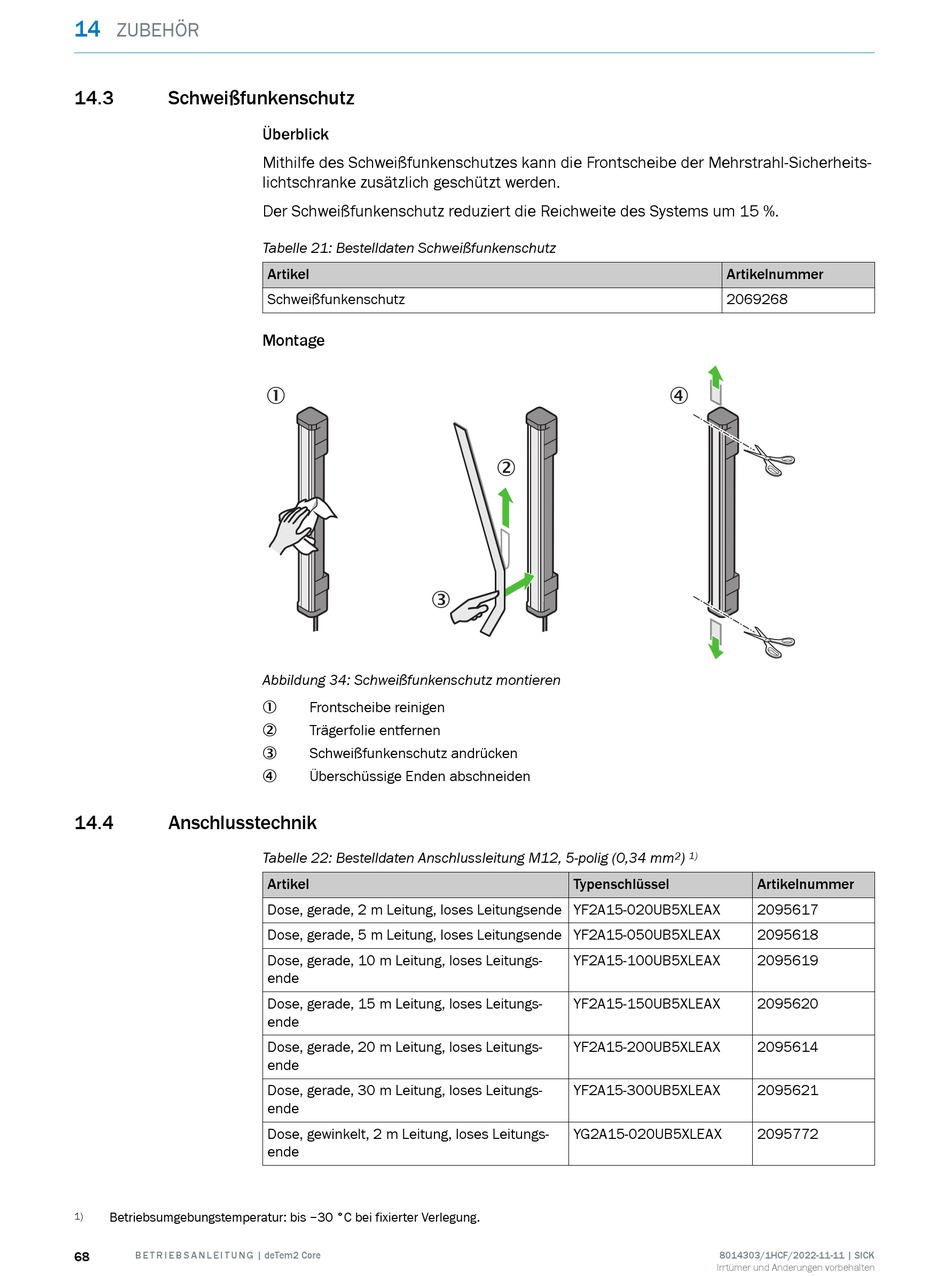

Abbildung 34: Schweißfunkenschutz montieren
Frontscheibe reinigen
1
Trägerfolie entfernen
2
Schweißfunkenschutz andrücken
3
Überschüssige Enden abschneiden
4
Tabelle 22: Bestelldaten Anschlussleitung M12, 5-polig (0,34 mm
Artikel
Dose, gerade, 2 m Leitung, loses Leitungsende YF2A15-020UB5XLEAX
Dose, gerade, 5 m Leitung, loses Leitungsende YF2A15-050UB5XLEAX
Dose, gerade, 10 m Leitung, loses Leitungs‐
ende
Dose, gerade, 15 m Leitung, loses Leitungs‐
ende
Dose, gerade, 20 m Leitung, loses Leitungs‐
ende
Dose, gerade, 30 m Leitung, loses Leitungs‐
ende
Dose, gewinkelt, 2 m Leitung, loses Leitungs‐
ende
4
2
2
Typenschlüssel
YF2A15-100UB5XLEAX
YF2A15-150UB5XLEAX
YF2A15-200UB5XLEAX
YF2A15-300UB5XLEAX
YG2A15-020UB5XLEAX
Artikelnummer
2069268
) 1)
Artikelnummer
2095617
2095618
2095619
2095620
2095614
2095621
2095772
8014303/1HCF/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
