PRODUKTBESCHREIBUNG

3 Produktbeschreibung
3.1

Aufbau und Funktion

10 B E T R I E B S A N L E I T U N G | deTem2 Core
Überblick
Die Mehrstrahl-Sicherheitslichtschranke deTem2 Core ist eine berührungslos wirkende
Schutzeinrichtung (BWS), die aus einem Sender und einem Empfänger besteht.
Zwischen Sender und Empfänger sichern parallele Infrarotlichtstrahlen den Gefahrbe‐
reich ab. Sobald ein oder mehrere Lichtstrahlen vollständig unterbrochen werden,
meldet die Mehrstrahl-Sicherheitslichtschranke die Lichtwegunterbrechung durch einen
Signalwechsel an den sicheren Schaltausgängen (OSSDs). Die Maschine oder ihre
Steuerung muss die Signale sicher auswerten (z. B. durch eine sichere Steuerung oder
durch Sicherheits-Relais) und den Gefahr bringenden Zustand beenden.
Sender und Empfänger synchronisieren sich automatisch auf optischem Weg. Eine
elektrische Verbindung zwischen den beiden Komponenten ist nicht erforderlich.
s

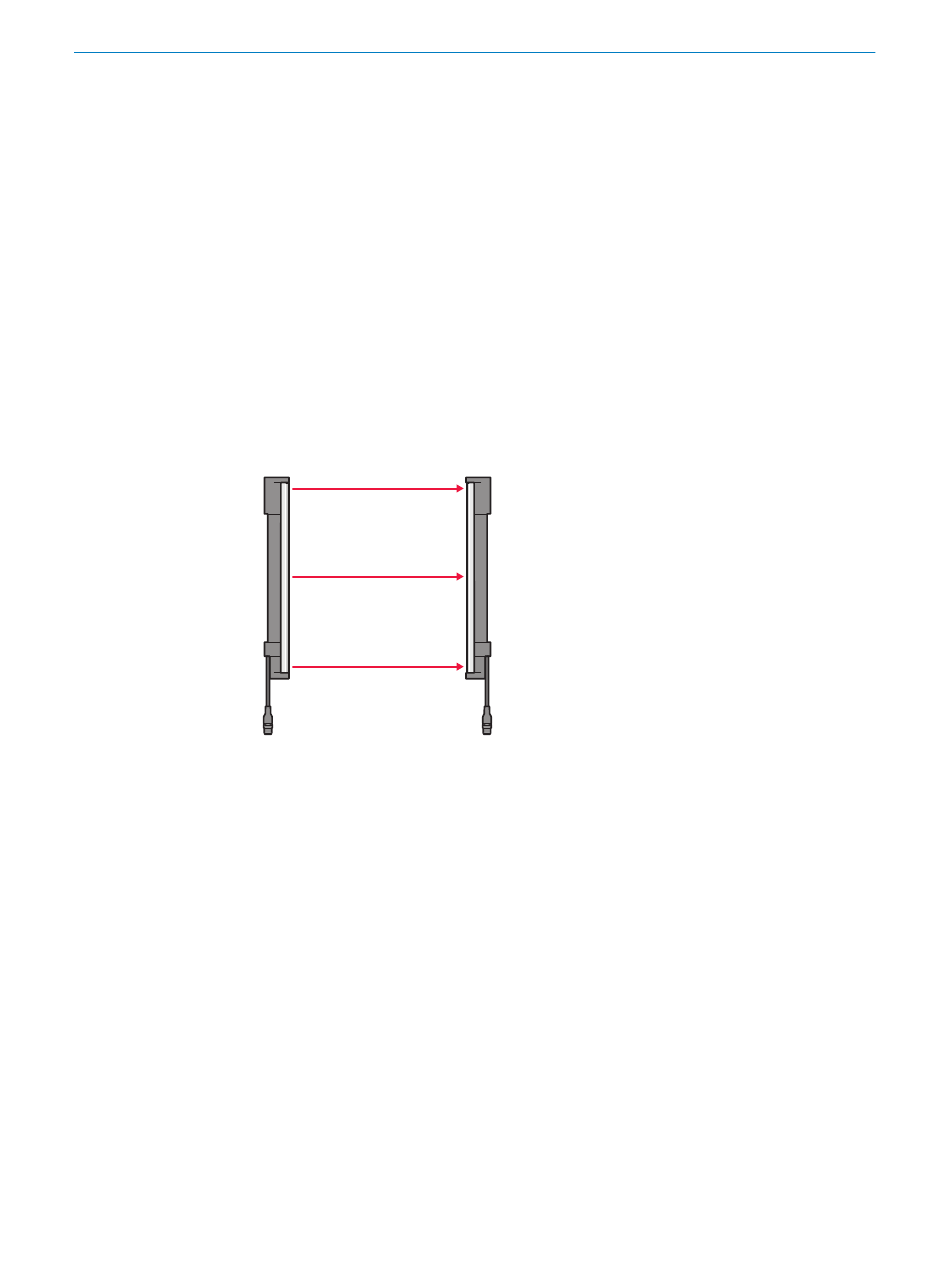

Abbildung 1: Sender und Empfänger
Strahlabstand und Strahlanzahl
Der Strahlabstand ist der Abstand zwischen zwei benachbarten Lichtstrahlen, gemes‐
sen von Strahlmitte zu Strahlmitte.
Der Strahlabstand und die Strahlanzahl sind abhängig von der Gerätevariante.
Reichweite
Die Reichweite ist die maximale Länge des Lichtwegs zwischen Sender und Empfänger.
Durch den Einsatz von Umlenkspiegeln reduziert sich die Reichweite.
Durch den Einsatz eines Schweißfunkenschutzes reduziert sich die Reichweite.
Verwandte Themen
•
„Datenblatt", Seite 60
•
„Umlenkspiegel", Seite 70
• „Schweißfunkenschutz", Seite 68
