Bedien- & Anzeigeelemente
Menüstruktur des Terminals

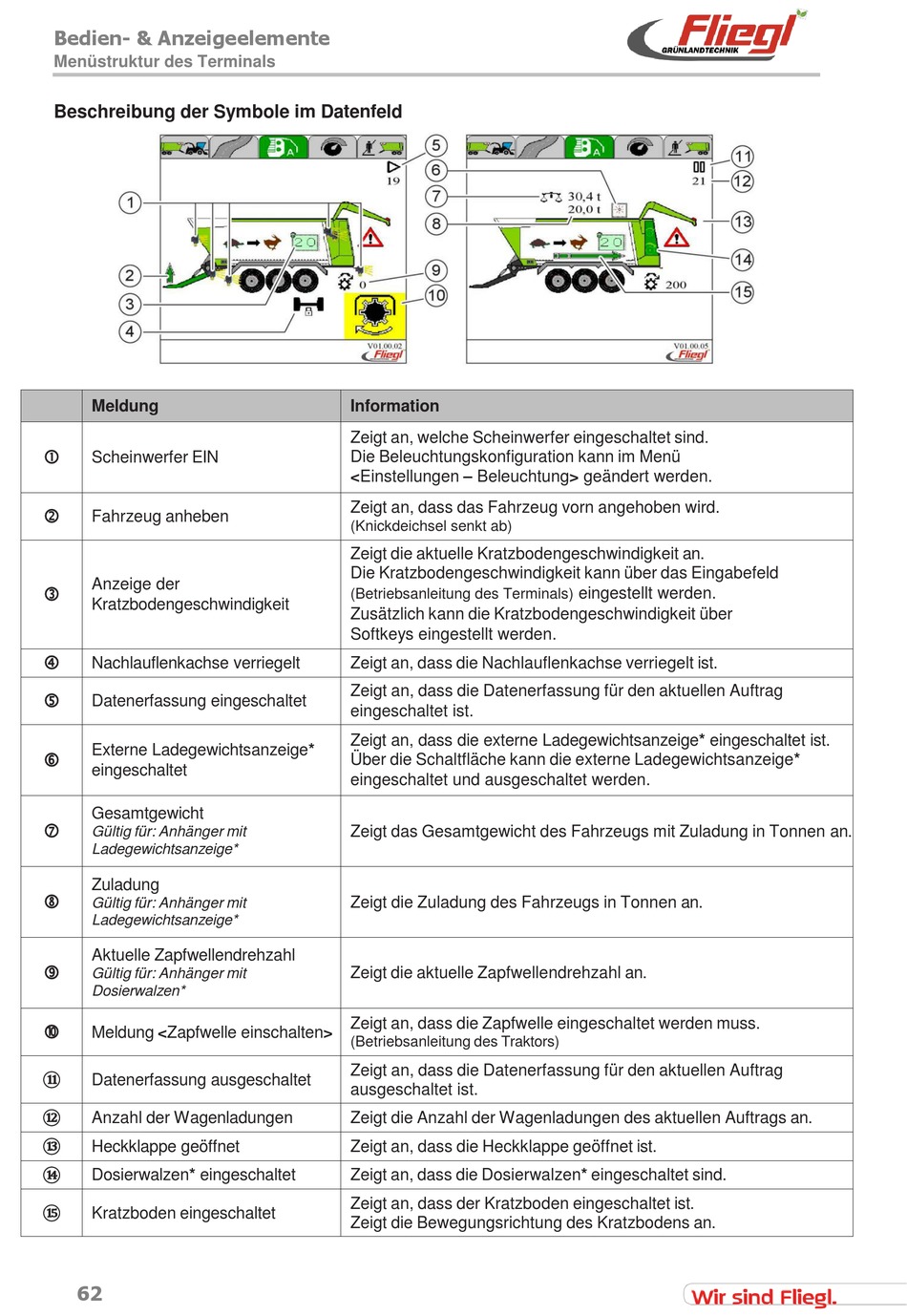

Beschreibung der Symbole im Datenfeld
Meldung
Scheinwerfer EIN
Fahrzeug anheben
Anzeige der
Kratzbodengeschwindigkeit
Nachlauflenkachse verriegelt
Datenerfassung eingeschaltet
Externe Ladegewichtsanzeige*
eingeschaltet
Gesamtgewicht
Gültig für: Anhänger mit
Ladegewichtsanzeige*
Zuladung
Gültig für: Anhänger mit
Ladegewichtsanzeige*
Aktuelle Zapfwellendrehzahl
Gültig für: Anhänger mit
Dosierwalzen*
Meldung <Zapfwelle einschalten>
⑪
Datenerfassung ausgeschaltet
⑫
Anzahl der Wagenladungen
⑬
Heckklappe geöffnet
⑭
Dosierwalzen* eingeschaltet
⑮
Kratzboden eingeschaltet
62
Information
Zeigt an, welche Scheinwerfer eingeschaltet sind.
Die Beleuchtungskonfiguration kann im Menü
<Einstellungen – Beleuchtung> geändert werden.
Zeigt an, dass das Fahrzeug vorn angehoben wird.
(Knickdeichsel senkt ab)
Zeigt die aktuelle Kratzbodengeschwindigkeit an.
Die Kratzbodengeschwindigkeit kann über das Eingabefeld
(Betriebsanleitung des Terminals)
Zusätzlich kann die Kratzbodengeschwindigkeit über
Softkeys eingestellt werden.
Zeigt an, dass die Nachlauflenkachse verriegelt ist.
Zeigt an, dass die Datenerfassung für den aktuellen Auftrag
eingeschaltet ist.
Zeigt an, dass die externe Ladegewichtsanzeige* eingeschaltet ist.
Über die Schaltfläche kann die externe Ladegewichtsanzeige*
eingeschaltet und ausgeschaltet werden.
Zeigt das Gesamtgewicht des Fahrzeugs mit Zuladung in Tonnen an.
Zeigt die Zuladung des Fahrzeugs in Tonnen an.
Zeigt die aktuelle Zapfwellendrehzahl an.
Zeigt an, dass die Zapfwelle eingeschaltet werden muss.
(Betriebsanleitung des Traktors)
Zeigt an, dass die Datenerfassung für den aktuellen Auftrag
ausgeschaltet ist.
Zeigt die Anzahl der Wagenladungen des aktuellen Auftrags an.
Zeigt an, dass die Heckklappe geöffnet ist.
Zeigt an, dass die Dosierwalzen* eingeschaltet sind.
Zeigt an, dass der Kratzboden eingeschaltet ist.
Zeigt die Bewegungsrichtung des Kratzbodens an.
eingestellt werden.
