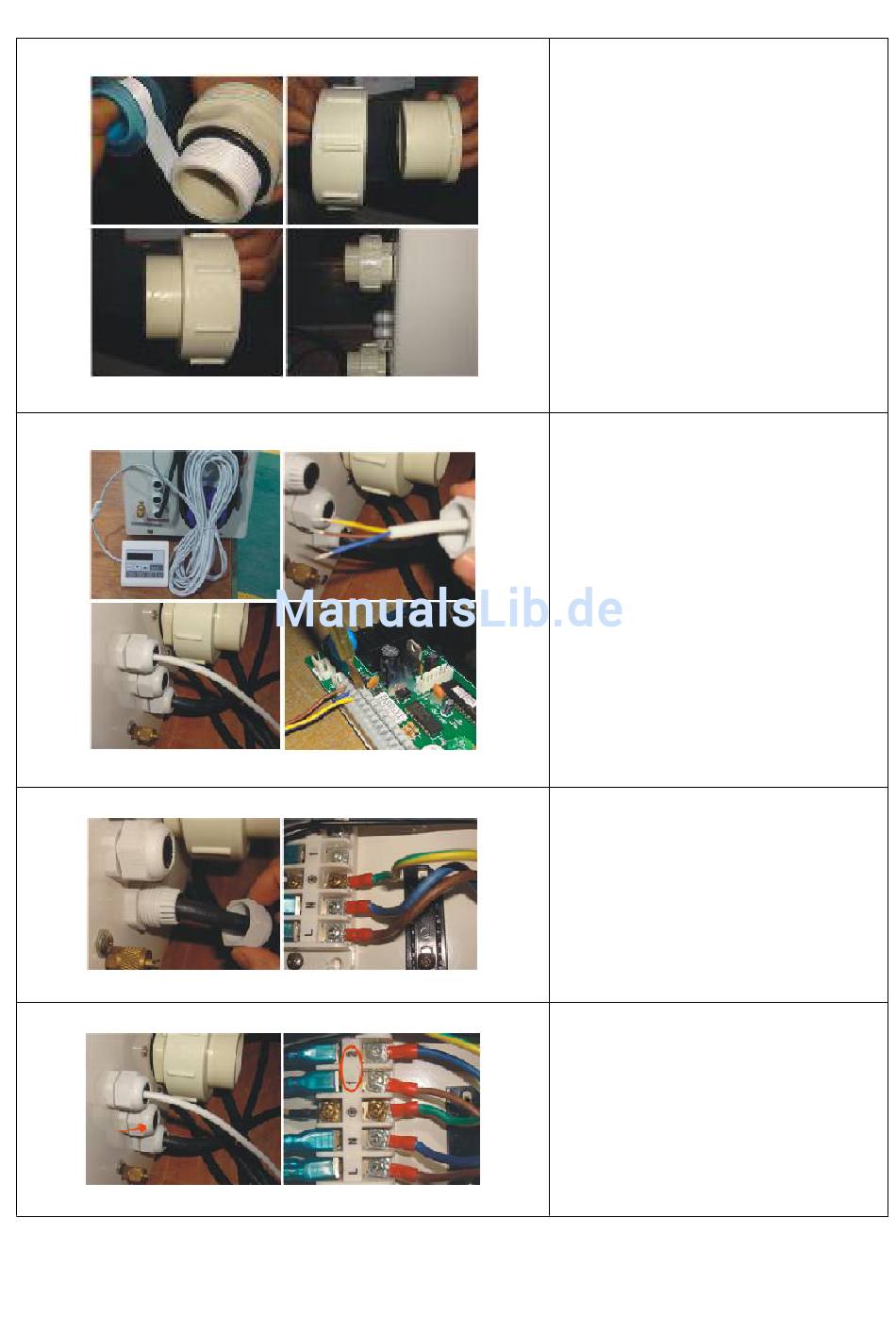

Water invoer & uitvoer
verbinding
1. Gebruik de buis tape om de
water invoer & uitvoer verbinding
op de warmtepomp te verbinden
2. Installeer de twee verbindingen
zoals op het plaatje getoond
3. Schroef ze op de water & uitvoer
verbinding
10M Signaal draad
1. Neem een kant van het 10M
signaal draad, om te verbinden met
de bediening.
2. De andere zijde door het gat
getrokken worden, zoals het plaatje
laat zien.
3. Verbindt het dan met het PC
bord in de machine: de bruine
draad --- eerste verbinding; de
blauwe draad --- tweede
verbinding; de gele draad --- derde
verbinding.
Kabel bedrading
1. Verbind de stroomverbinding
draad door het witte gat zoals het
plaatje laat zien.
2. Bevestig de andere zijde op
verbindingen in de elektrische
doos.
Waterpomp bedrading
1. Verbind de waterpomp draad
door het witte gemarkeerde gat
2. Bevestig de andere zijde op de
verbindingen in de elektrische
doos.
