3.7 Raccordement électrique
Note : Bien que la pompe à chaleur est électriquement isolé du reste du système de
piscine, cela empêche que l'écoulement de courant électrique vers ou de l'eau de la
piscine. Mise à la terre est toujours nécessaire pour la protection contre les
courts-circuits à l'intérieur de l'appareil. Toujours assurez une bonne connexion de
terre.
Avant de brancher l'appareil, vérifiez que la tension d'alimentation correspond à la tension de
fonctionnement de la pompe à chaleur.
Il est recommandé de raccorder la pompe à chaleur à un circuit avec son propre fusible ou un
disjoncteur(type lent; courbe D) et utiliser le câblage adéquat( voir le tableau en dessous).
Pour les modèles horizontaux (Hydro Pro 5, 7, 10 and13): retirez le panneau en haut.
Pour les modèles verticaux (Hydro-Pro 18, 22, 22T and 26T) : retirez la pièce de panneau
frontale.

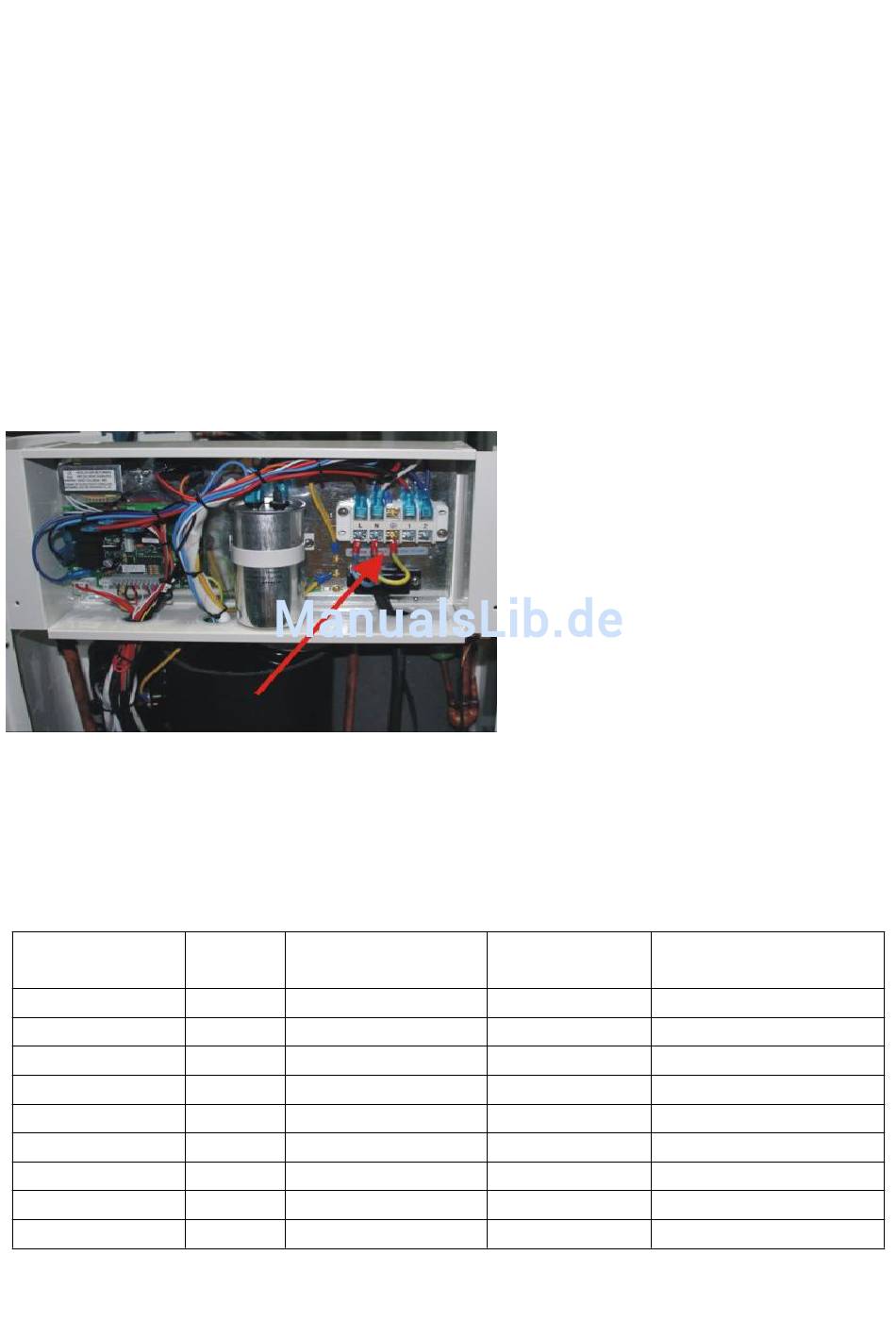

Connectez les fils électriques au bornier marqué ' POWER SUPPLY '.
Un autre bornier marqué 'WATER PUMP ' est juste à côté du premier bornier. La pompe à
eau (max. 5 A / 240 V) peut être connectée sur le 'WATER PUMP '. Cela permet le
fonctionnement de la pompe à eau soit contrôlé par la pompe à chaleur.
Note: Dans le cas des modèles triphasés, inverser deux phases pourrait entraîner que les
moteurs électriques fonctionne dans le sens inverse, ce qui va entraîner des dommages.
Pour cette raison, il y a une device protective équipée pour interrompre le circuit si la
connexion n'est pas correcte.
Si la LED rouge s'allume au-dessus de cette device de sécurité, vous devriez permuter les
connexions de deux fils de phase.
Modèle
HYDRO PRO5
HYDRO PRO7
HYDRO PRO10
HYDRO PRO13
HYDRO PRO18
HYDRO PRO22
HYDRO PRO22T
HYDRO PRO26
HYDRO PRO26T
Voltage (V) Fusible ou disjoncteur (A)
220–240
220–240
220–240
220–240
220–240
220–240
3x 380
220–240
3x 380
Courant nominal (A)
15
15
20
25
40
45
20
50
25
- 47 -
Diamètre du fil mm
(avec max. 15 m de longueur)
4.1
4.7
7
9.1
13.4
15
6.6
17.4
7.7
2
2x 1.5 + 1.5
2x 1.5 + 1.5
2x 2.5 + 2.5
2x 2.5 + 2.5
2x 6 + 6
2x 6 + 6
4x 2.5 + 2.5
2x 6 + 6
4x 2.5 + 2.5
