3.7 Podłączenie zasilania
Uwaga: Mimo, iż pompa grzewcza posiada izolację elektryczną względem pozostałej części
systemu basenu kąpielowego, oznacza to jedynie, że zapobiega ona kontaktowi prądu z
wodą basenu kąpielowego. Nadal niezbędne jest zainstalowanie uziemienia chroniącego
przed krótkimi spięciami w urządzeniu. Zawsze trzeba się zapewnić odpowiednie uziemienie.
Przed podłączeniem jednostki, należy sprawdzić, czy wartość napięcia prądu zasilającego
jest zgodna z napięciem prądu roboczego pompy.
Zaleca się podłączenie pompy grzewczej do obwodu elektrycznego z wkładką
bezpiecznikową lub mechanizmem zabezpieczającym (rodzaj opóźnienia – D krzywa) wraz z
odpowiednim okablowaniem (por. tabela poniżej).
W modelach poziomych (Hydro Pro 5, 7, 10, i 13) zdjąć panel górny.
W modelach pionowych (Hydro-Pro 18, 22, 22T i 26T) zdjąć panel przedni.
Należy podłączyć kable elektryczne do kostki zaciskowej oznaczonej napisem "POWER
SUPPLY'".
Druga kostka zaciskowa oznaczona napisem "WATER PUMP" znajduje się w pobliżu
pierwszej. Pompa filtrująca (max. 5 A / 240 V) może zostać podłączona do tej drugiej kostki
zaciskowej. Dzięki temu praca pompy filtrującej będzie kontrolowana przez pompę grzewczą.
Uwaga: W przypadku modeli trzyfazowych, zamiana dwóch faz może sprawić, że napędy
elektryczne zaczną pracować w odwrotnym kierunku, co może powodować uszkodzenia. Z
tego powodu, jednostka wyposażona jest we wbudowany bezpiecznik, który odcina dopływ

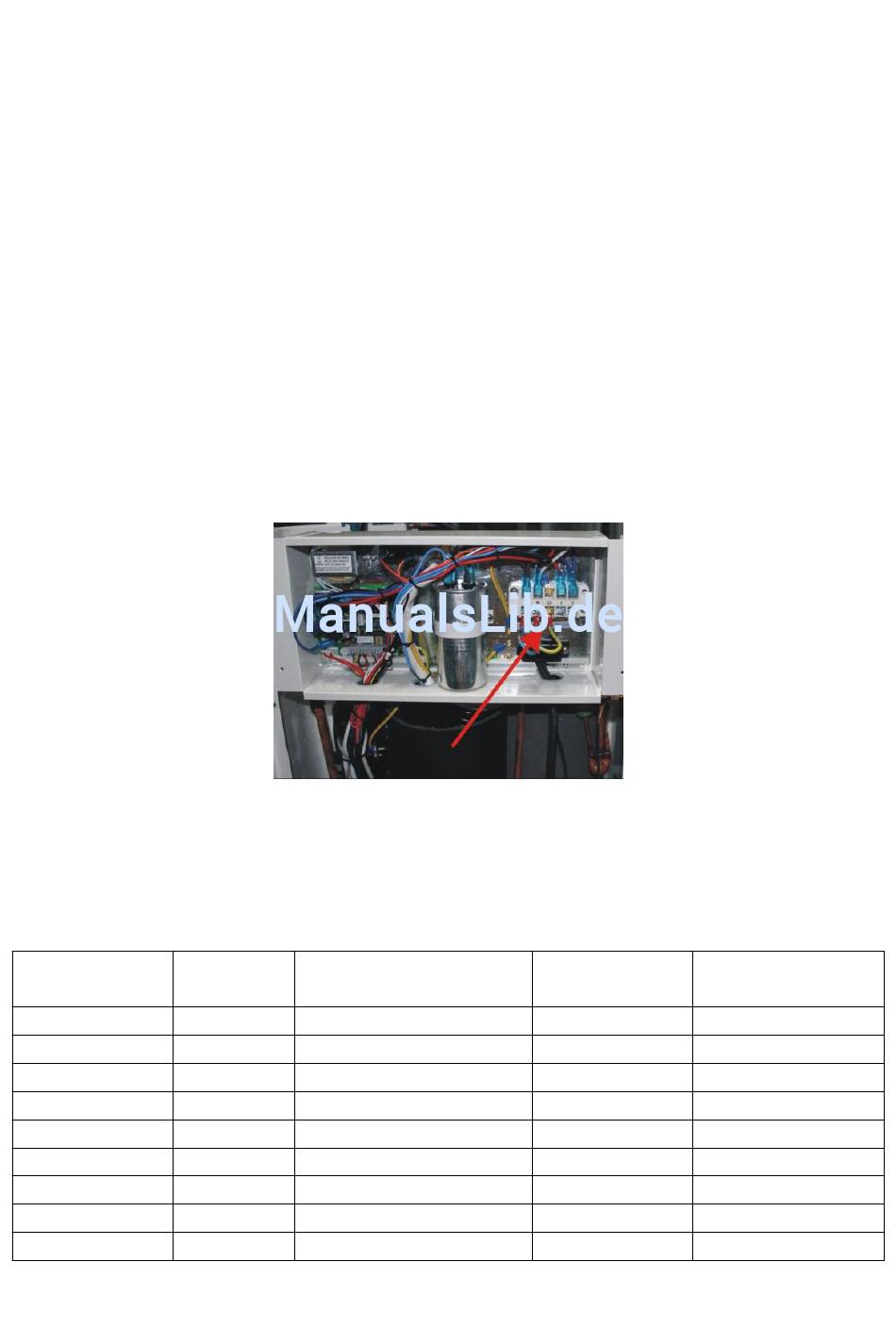

prądu jeżeli podłączenie nie jest prawidłowe. Jeżeli świeci się czerwona dioda LED nad tym
urządzeniem zabezpieczającym, należy zamienić podłączenie dwóch kabli fazowych.
Model
HYDRO PRO5
HYDRO PRO7
HYDRO PRO10
HYDRO PRO13
HYDRO PRO18
HYDRO PRO22
HYDRO PRO22T
HYDRO PRO26
HYDRO PRO26T
Napięcie (V) Wkładka bezpiecznikowa lub
wyłącznik prądowy (A)
220–240
220–240
220–240
220–240
220–240
220–240
3x 380
220–240
3x 380
Prąd znamionowy
15
15
20
25
40
45
20
50
25
- 170 -
Przekrój kabla (mm
Przy max. 15 m długości
(A)
4.1 2x 1.5 + 1.5
4.7 2x 1.5 + 1.5
7 2x 2.5 + 2.5
9.1 2x 2.5 + 2.5
13.4 2x 6 + 6
15 2x 6 + 6
6.6 4x 2.5 + 2.5
17.4 2x 6 + 6
7.7 4x 2.5 + 2.5
)
2
