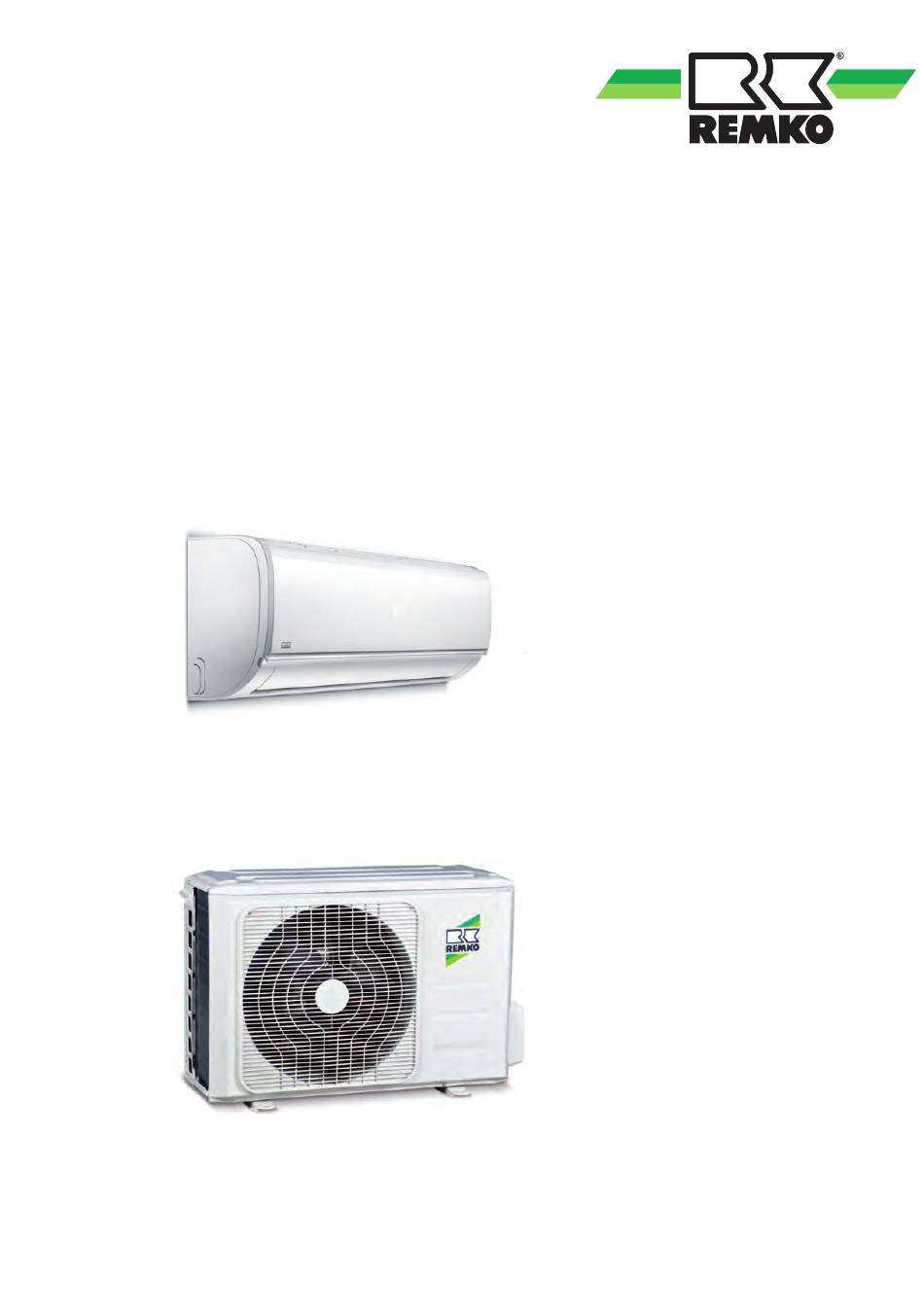

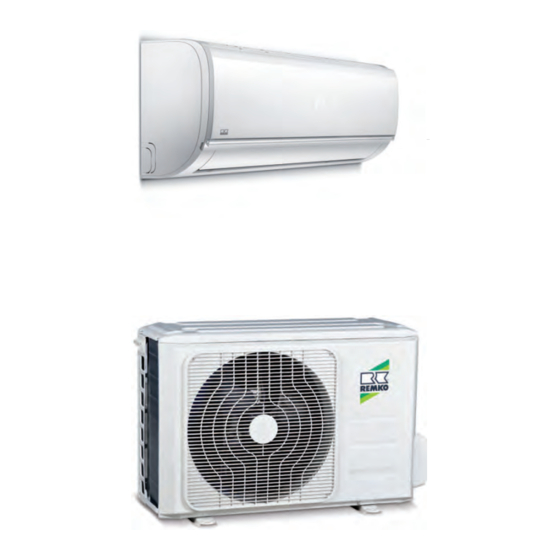

- Seite 1 Montage- und Betriebsanleitung REMKO SKW...DC SKW 260 DC, SKW 350 DC, SKW 520 DC Inverter Wand-Raumklimagerät in Split-Ausführung Vor Beginn aller Arbeiten Anleitung lesen! 0169-2017-12 Version 3, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................5 1.1 Allgemeine Sicherheitshinweise...................... 5 1.2 Kennzeichnung von Hinweisen....................... 5 1.3 Personalqualifikation........................5 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............6 1.5 Sicherheitsbewusstes Arbeiten....................... 6 1.6 Sicherheitshinweise für den Betreiber..................... 6 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 6 1.8 Eigenmächtiger Umbau und Veränderungen.................. - Seite 4 REMKO SKW...DC Inbetriebnahme........................... 37 Störungsbeseitigung und Kundendienst..................39 11.1 Störungsbeseitigung und Kundendienst..................39 11.2 Fehleranalyse Innengerät......................41 Pflege und Wartung..........................54 Außerbetriebnahme..........................56 Gerätedarstellung und Ersatzteillisten..................... 57 14.1 Gerätedarstellung Innengeräte....................57 14.2 Ersatzteilliste Innengeräte......................58 14.3 Gerätedarstellung Außenteile..................... 59 14.4 Ersatzteilliste Außenteile......................60...
-
Seite 5: Sicherheits- Und Anwenderhinweise
Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder deren Komponenten die Betriebsan- wird. -
Seite 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
REMKO SKW...DC 1.4 Gefahren bei Nichtbeachtung Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei der Sicherheitshinweise von fremden Gegenständen, Flüssigkeiten Die Nichtbeachtung der Sicherheitshinweise kann oder Gasen sein. sowohl eine Gefährdung für Personen als auch für Die Geräte sollten mindestens einmal jährlich die Umwelt und Geräte zur Folge haben. -
Seite 7: Eigenmächtiger Umbau Und Veränderungen
Besteller oder sein Abnehmer im zeitlichen Zusammenhang mit Ver- kauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt Entsorgung der Geräte und Komponenten hat. Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 8: Technische Daten
REMKO SKW...DC Technische Daten 2.1 Gerätedaten Baureihe SKW 260 DC SKW 350 DC SKW 520 DC Inverter-Wand-Raumklimagerätekombination zum Betriebsweise Kühlen und Heizen 2,60 (1,00-3,20) 3,50 (1,10-4,10) 5,30 (1,80-6,10) Nennkühlleistung Energieeffizienzgröße SEER El. Leistungsaufnahme Kühlen 0,10-1,24 0,10-1,58 0,14-2,36 El. Stromaufnahme Kühlen... - Seite 9 Zugehöriges Innengerät SKW 260 DC IT SKW 350 DC IT SKW 520 DC IT Einsatzbereich (Raumvolumen), ca. Einstellbereich Raumtemperatur °C +17 bis +30, +8 mit "FP"-Funktion Luftvolumenstrom je Stufe m³/h 270/320/420 370/470/570 540/680/840 dB (A) 29/34/40 28/36/41 33/38/43 Schalldruckpegel je Stufe Schalldruckpegel Silent dB (A) dB(A)
- Seite 10 REMKO SKW...DC Zugehöriges Außenteil SKW 260 DC AT SKW 350 DC AT SKW 520 DC AT V/Ph/ Spannungsversorgung 230/1~/50 Arbeitsbereich Kühlen °C +5 bis +50 Arbeitsbereich Heizen °C -15 bis +30 Luftvolumenstrom, max. m³/h 1800 2200 Schutzart dB (A) Schallleistung max.
-
Seite 11: Geräteabmessungen
2.2 Geräteabmessungen Außenteile Abb. 1: Abmessungen Außenteile SKW 260-520 DC AT Maße (mm) SKW 260-350 DC SKW 520 DC Innengeräte Abb. 2: Abmessungen Innengeräte SKW 260-520 DC Maße (mm) SKW 260 DC SKW 350 DC SKW 520 DC Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 12: Aufbau Und Funktion
REMKO SKW...DC Aufbau und Funktion 3.1 Gerätebeschreibung Die Raumklimageräte SKW verfügen über ein REMKO SKW...AT Außenteil sowie über ein Innen- gerät SKW...IT. Das Außenteil dient im Kühlbetrieb zur Abgabe der vom Innengerät aus dem zu kühlenden Raum ent- nommenen Wärme an die Außenluft. Im Heizbe- trieb kann im zu beheizenden Raum am Innen- gerät die vom Außenteil aufgenommene Wärme... -
Seite 13: Bedienung
Bedienung 4.1 Allgemeine Hinweise Das Innengerät wird komfortabel mit der serienmä- ßigen Infrarot-Fernbedienung bedient. Die ord- nungsgemäße Datenübermittlung wird vom Innen- gerät mit einem Signalton quittiert. Sollte eine Programmierung über die Infrarot-Fernbedienung nicht möglich sein, kann das Innengerät auch manuell bedient werden. max. -
Seite 14: Anzeige Am Innengerät
REMKO SKW...DC 4.2 Anzeige am Innengerät Taste „AN/AUS“ Mit dieser Taste können Sie das Klimagerät Ein- Die Anzeige leuchtet entsprechend der Einstel- und Ausschalten. lungen. Auswahl Betriebsmodus Über diese Taste lässt sich der gewünschte Betriebsmodus einstellen. Es stehen die Betriebs- modi Automatik, Kühlen, Entfeuchten, Heizen und... - Seite 15 Taste „SILENCE/FP“ Taste „FOLLOW ME“ Aktiviert/deaktiviert den Silent-Modus. Wenn Sie Mit dieser Taste aktivieren / deaktivieren Sie die die Taste länger als 2 Sekunden gedrückt halten FOLLOW ME Funktion. In diesem Modus wird die wird die Frostschutzfunktion des Gerätes aktiviert. Raumtemperatur an der Fernbedienung gemessen.
- Seite 16 REMKO SKW...DC Anzeigen am LCD Alle dargestellten Symbole in der LCD-Darstel- lung dienen nur der besseren Übersicht. Wäh- rend des Betriebes erscheinen in dem LCD- Fenster nur die für die jeweiligen Funktionen relevanten Symbole. Tastenfunktionen Die Übermittlung der Einstellungen wird durch ein Symbol im Display angezeigt.
- Seite 17 Modus "Entfeuchten" Wichtiger Hinweis Stellen Sie sicher, dass das Innengerät an die Stromversorgung angeschlossen und einge- Im "Automatik"-Modus wählt das Klimagerät schaltet ist. automatisch zwischen dem Kühl-, Umluft- und Heizbetrieb. Die Betriebsmodus-Anzeige auf dem Anzeigefeld des Innengerätes fängt an zu blinken. Drücken Sie die "MODE"-Taste um die Betriebsart "Entfeuchten"...
- Seite 18 REMKO SKW...DC Modus "Timer" Einstellen der "Ausschaltzeit" Durch Drücken der " TIMER ON"-Taste kann die Drücken Sie die "TIMER OFF"-Taste. Die "Einschaltzeit" und durch Drücken der Taste Fernbedienung zeigt "TIMER OFF", die letzte "TIMER OFF" kann die "Ausschaltzeit" des Einstellung der "Ausschaltzeit" und das Gerätes eingestellt werden.
- Seite 19 Beispiele für Einstellungen der TIMER-Funktion Kombinierter TIMER (Gleichzeitiges Einstellen von "TIMER-ON" und "TIMER-OFF") "TIMER-ON" (Auto-on Modus) "TIMER-OFF ð " TIMER-ON" Beispiel: (An ð Stop ð Start) Das Klimagerät soll sich, ab dem Zeitpunkt der Programmierung, in 2 Stunden einschalten Beispiel: Drücken Sie die "TIMER-ON"-Taste.
-
Seite 20: Sleep-Funktion
REMKO SKW...DC "TIMER-ON ð " TIMER-OFF" SLEEP-Funktion (Aus ð Start ð Stop) Die Sleep-Funktion dient zur Energieeinsparung während Sie schlafen. Diese Funktion aktivieren Beispiel: Sie über die Taste auf der Infrarot-Fernbedienung. Drücken Sie diese Taste vor dem Schlafen gehen. Das Klimagerät soll sich, ab dem Zeitpunkt der Im Kühlmodus erhöht das Gerät nun die einge-... -
Seite 21: Montageanweisung Für Das Fachpersonal
Montageanweisung für das Fachpersonal 5.1 Wichtige Hinweise vor der 5.2 Wanddurchbrüche Installation Es muss ein Wanddurchbruch von mindestens 65 mm Durchmesser und 10 mm Gefälle von Bringen Sie das Gerät in der Originalverpa- Innen nach Außen erstellt werden. ckung so nah wie möglich an den Montageort. Sie vermeiden so Transportschäden. -
Seite 22: Wahl Des Installationsortes
REMKO SKW...DC 5.4 Wahl des Installationsortes Innengerät Das Innengerät ist für eine waagerechte Wand- montage oberhalb von Türen konzipiert. Es ist aber auch im oberen Wandbereich (min. 1,75 m Oberkante Fußboden) einsetzbar. Außenteil Das Außenteil ist für eine waagerechte Standmon- tage im Außenbereich konzipiert. -
Seite 23: Mindestfreiräume
Abb. 23: Aufstellung im Gebäudeinneren K: Kalte Frischluft / W: Warmluft 2: Zusätzlicher Ventilator 1: Außenteil 3: Lichtschacht 5.5 Mindestfreiräume Die Mindestfreiräume sind zum einen für Wartungs- und Reparaturarbeiten und zum anderen für die opti- male Luftverteilung vorzusehen. A: Innengerät B: Außenteil 1: Lufteintritt 2: Luftaustritt... -
Seite 24: Ölrückführungsmaßnahmen
REMKO SKW...DC 5.6 Ölrückführungsmaßnahmen Wird das Außenteil auf einem höheren Niveau als das Innengerät angeordnet, sind geeignete Ölrück- führungsmaßnahmen zu treffen. Dies erfolgt in der Regel durch die Herstellung eines Ölhebebogen, der je 2,5 steigende Meter zu installieren ist. Abb. 24: Ölrückführungsmaßnahmen A: Außenteil... -
Seite 25: Anschlussvarianten Des Innengerätes
5.8 Anschlussvarianten des Innengerätes Folgende Anschlussvarianten für die Kältemittel-, Kondensat- und Steuerleitungen können genutzt werden. Abb. 26: Anschlussvarianten (Ansicht von hinten) A: Einführung der Kältemittelleitungen auf der B: Abgang durch die Wand rechts Wand links C: Abgang auf der Wand rechts 5.9 Anschluss des Innengerätes bei Unterputzmontage der Kältemittelleitungen Sollten die Kältemittelleitungen bauseits unterputz in die Geräte geführt werden beachten sie folgende Hin-... -
Seite 26: Installation
REMKO SKW...DC Installation 6.2 Anschluss der Kältemittelleitungen 6.1 Installation Innengerät Der bauseitige Anschluss der Kältemittelleitungen Das Innengerät wird über die Wandhalterung, erfolgt auf der Rückseite der Geräte. unter Beachtung der im unteren Bereich befindli- Beachten Sie, dass eine Bördelverbindung nur chen Luftaustrittsseite, befestigt. - Seite 27 Die folgenden Anweisungen beschreiben die Installation des Kältekreises und die Montage von Innengerät und Außenteil. Kennzeichnen Sie die Kältemittelleitungen (Ein- Entnehmen Sie die erforderlichen Rohrquer- spritz- und Saugleitung) sowie die zugehörige schnitte bitte der Tabelle „Technische Daten“. elektrische Steuerleitung jedes Innengerätes mit einem Buchstaben.
-
Seite 28: Rohrdimension In Anzugsdrehmoment In Zoll
REMKO SKW...DC Abb. 30: Bördeln der Kältemittelleitung 1: Bördelwerkzeug Abb. 32: Verschraubungen anziehen 1: Festziehen mit dem ersten Maulschlüssel 2: Gegenhalten mit dem zweiten Maulschlüssel Rohrdimension in Anzugsdrehmoment in Zoll 1/4" 15-20 3/8" 33-40 1/2" 50-60 5/8" 65-75 3/4" 95-105 6.3 Zusätzliche Hinweise zum... -
Seite 29: Dichtigkeitskontrolle
6.4 Dichtigkeitskontrolle 6.5 Kältemittel hinzufügen Sind alle Verbindungen hergestellt, wird die Mano- Die Geräte besitzen eine Kältemittelgrundfüllung. meterstation wie folgt an den entsprechenden Darüber hinaus sind bei Kältemittelleitungslängen Schraderventilanschlüssen angeschlossen, sofern von über 5 Metern einfacher Länge je Kreis eine vorhanden: zusätzliche Füllmenge an Kältemittel, entspre- chend der nachstehenden Tabelle, zu ergänzen:... -
Seite 30: Kondensatanschluss Und Gesicherte Ableitung
REMKO SKW...DC Kondensatanschluss und gesicherte Ableitung Abb. 34: Bemaßung des Streifenfundaments (Draufsicht) Die Bezeichnungen 1,3,5,8,9 und 11 ersehen Sie bitte der Legende der Abb. 33 Bemaßung des Streifenfundaments Maß Wert in mm Abb. 33: Kondensatableitung, Versickerung von Kondensatsanschluss Kondensat und Streifenfundament (Schnitt) Auf Grund der Taupunktunterschreitung am Lamel- Außenmodul... - Seite 31 2% Abb. 35: Kondensatanschluss Innengerät Gesicherte Ableitung bei Undichtigkeiten Mit dem REMKO Ölabscheider OA 2.2 werden die unten aufgeführten Forderungen der regionalen Vorschriften und Gesetze erfüllt. HINWEIS! Regionale Vorschriften oder Gesetze des Umweltschutzes, z.B. Wasserhaushaltgesetzes (WHG), können zur Vorbeugung von unkontroll-...
-
Seite 32: Elektrischer Anschluss
REMKO SKW...DC Elektrischer Anschluss 8.1 Allgemeine Hinweise 8.2 Anschluss des Innengeräts Bei den Geräten ist eine Spannungsversorgung Wir empfehlen, bauseitig einen Haupt- / Repa- am Außenteil und eine fünfadrige Steuerleitung raturschalter in der Nähe des Außenteils zu zum Innengerät zu installieren und entsprechend installieren. -
Seite 33: Anschluss Des Außenteils
8.3 Anschluss des Außenteils Verankern Sie die Leitung in der Zugentlas- tung und bauen Sie das Gerät wieder Zum Anschluss der Leitung gehen Sie folgender- zusammen. maßen vor: Entfernen Sie die Abdeckung an der Seiten- wand. Wählen Sie den Querschnitt der Anschluss- leitung gemäß... - Seite 34 REMKO SKW...DC Anschluss optionaler Kondensatpumpe KP 6 / KP 8 L(1) 2(N) L(1) 2(N) N PE Abb. 38: Elektrisches Anschlussschema Außenteil Zuleitung Kondensatpumpe Innengerät Störkontakt Kondensatpumpe Kondensatpumpe BK: schwarz Netzzuleitung WH: weiß...
-
Seite 35: Elektrisches Schaltschema
8.5 Elektrisches Schaltschema Innengeräte SKW 260-520 DC IT Abb. 39: Elektrisches Schaltschema A: Steuerplatine 2: Ionengenerator B: Anzeigeplatine 3: Verdampferventilator Motor C: Fernbedienung (optional) 4: Swing-Motor horizontal D: Anschluss Außenteil 5: Swing-Motor vertikal 1: Temperatursensor Umluft T1 6: Temperatursensor Verdampfer T2... - Seite 36 REMKO SKW...DC Außenteile SKW 260-520 DC AT YELLOW OR BLACK BLUE 2(N) 1(L) CN 1A 4-WAY BLUE BLACK CN 21 CN 7 CN 31 Abb. 40: Elektrisches Schaltschema A: Steuerplatine 4: Kondensatwannenheizung (optional) B: Netzzuleitung 5: Temperatursensor Heißgasleitung T5 C: Anschluss Innengerät 6: Temperatursensor Verflüssigeraustritt T3...
-
Seite 37: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Inbetriebnahme Vor der ersten Inbetriebnahme des Gerätes und nach Eingriffen in den Kältekreislauf müssen die HINWEIS! folgenden Kontrollen durchgeführt und im Inbe- triebnahmeprotokoll dokumentiert werden: Die Inbetriebnahme ist nur durch speziell geschultes Fachpersonal durchführbar und Prüfung aller Kältemittelleitungen und -ventile nach der Bescheinigung entsprechend zu doku- mit Lecksuchspray oder Seifenwasser auf mentieren. - Seite 38 REMKO SKW...DC Funktionstest des Betriebsmodus Kühlen und Heizen Nehmen Sie die Verschlußkappen von den Ventilen. Beginnen Sie die Inbetriebnahme, indem Sie die Absperrventile des Außenteiles kurzzeitig öffnen, bis das Manometer einen Druck von ca. 2 bar anzeigt. Überprüfen Sie die Dichtigkeit aller erstellten Verbindungen mit Lecksuchspray und geeig- neten Lecksuchgeräten.
-
Seite 39: Störungsbeseitigung Und Kundendienst
Störungsbeseitigung und Kundendienst 11.1 Störungsbeseitigung und Kundendienst Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funk- tion nach unterstehende Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbe- seitigung und Kundendienst“... - Seite 40 REMKO SKW...DC Störung Mögliche Ursachen Überprüfung Abhilfe Fenster und Türen Gibt es eine bauliche / Fenster und Türen geöffnet. Wärme-/ bzw. anwendungsmäßige Ver- schließen / zusätzliche Kältelast wurde erhöht änderung? Anlagen montieren Kein Kühlbetrieb einge- Ist das Kühlsymbol in der Einstellung des Gerätes...
-
Seite 41: Fehleranalyse Innengerät
Fehleranzeige am Innengerät Anzeige Fehlerbeschreibung EEPROM Fehler Innengerät Kommunikationsfehler zwischen Innengerät und Außenteil Drehzahlregelung Ventilator Innengerät außer Funktion Raumtemperatursensor T1 defekt Temperatursensor Verdampfer T2 defekt Überstromschutz Temperatursensor Lufteintritt Außenteil T4 defekt Temperatursensor Verflüssigeraustritt T3 defekt Temperatursensor Heißgasleitung T5 defekt EEPROM Fehler Außenteil Drehzahlregelung Verflüssigerventilator außer Funktion Fehler Kompressoransteuerung Über- bzw. - Seite 42 REMKO SKW...DC Fehlercode: Grund: Das Innengerät empfängt innerhalb 110 Sekunden keine Signale vom Außenteil. Die Über- prüfung erfolgt 4 mal hintereinander, dann erscheint Fehler E1. Ursache: Elektrische Verbindung nicht korrekt ausgeführt Steuerplatine Außenteil oder Innengerät defekt Spannung wegschalten, 2 Minuten später wieder zuschalten.
- Seite 43 Fehlercode: E3 / F5 Grund: Sollte die Ventilatorgeschwindigkeit des Innengerätes/Außenteils unter 300 U/min fallen, schaltet das Gerät ab und das Display zeigt Fehlercode E3 bzw. F5 Ursache: Elektrische Verbindung fehlerhaft Verdampferventilatorrad defekt Verdampferventilatormotor defekt Steuerplatine fehlerhaft Spannung wegschalten, 2 Minuten NEIN später wieder zuschalten.
-
Seite 44: Vorgehensweise
REMKO SKW...DC Vorgehensweise Gleichstromventilatormotor des Innengeräts (Steuerchip ist im Motor verbaut): Schalten Sie die Spannung des Gerätes ein. Messen Sie im Standby Modus des Gerätes zwischen den Klemmen 1-3 und 4-3 des Verbindungssteckers. Überprüfen Sie die gemessenen Werte mit denen in der unten aufgeführten Tabelle. - Seite 45 Fehlercode: Grund: Der Verdampfersensor T2 misst beim Kompressorstart den aktuellen Wert und nimmt diesen als Referenzwert T . Sollte 5 Minuten nach Kompressorstart der Wert T nicht Start Start für mindestens 4 Sekunden um 2 °C gefallen sein, geht das System von einem Kältemittel- mangel aus.
-
Seite 46: Fehlercode
REMKO SKW...DC Fehlercode: E4 / E5 / F1 / F2 / F3 Grund: Ist die Überprüfungsspannung der Sensoren niedriger als 0,06 V oder höher als 4,94 V, zeigt das Display den Fehlercode des entsprechenden Sensors an. Ursache: Elektrische Verbindung fehlerhaft... - Seite 47 Fehlercode: Grund: Sicherheitsabschaltung aufgrund zu hoher Stromaufnahme einzelner Gerätekomponenten Ursache: Fehlerhafte Netzzuleitung Kältekreislauf blockiert Fehlerhafte Steuerplatine Elektrische Verbindungen fehlerhaft Kompressor defekt Überprüfen Sie die Versorgungsspannung. Ist NEIN Schalten Sie das Gerät aus und sorgen Sie für diese korrekt? korrekte Versorgungsspannung. Überprüfen Sie den Kältekreislauf auf eventu- NEIN Entfernen Sie die Blockade (Absperrhähne...
-
Seite 48: Inverterregelung Kontrollieren
REMKO SKW...DC Fehlercode: Grund: Ist die Spannungsversorgung zur Kompressorregelung fehlerhaft zeigt das Display den Fehlercode "P0" und das Gerät schaltet sich aus Ursache: Elektrische Verbindung fehlerhaft Fehlerhafte Steuerplatine Verflüssigerventilatormotor defekt oder blockiert Kompressor defekt Überprüfen Sie die Verbindungskabel zwischen Stellen Sie eine korrekte Verbindung zwischen Steuerplatine und Kompressor? Sind diese feh- Steuerplatine und Kompressor her. - Seite 49 Fehlercode: Grund: Über- oder Unterspannungsschutz hat angesprochen Ursache: Fehlerhafte Versorgungsspannung Kältemittelmangel oder Kältekreislauf blockiert Fehlerhafte Steuerplatine NEIN Überprüfen Sie die Netzzuleitung. Ist die Ver- Schalten Sie das Gerät aus und lassen Sie die sorgungsspannung korrekt? Netzzuleitung überprüfen/korrigieren. Überprüfen Sie die elektrischen Verbindungen. NEIN Erneuern Sie die elektrischen Verbindungen.
- Seite 50 REMKO SKW...DC Fehlercode: P2 (bei Geräten mit Thermokontakt) Grund: Liegt die Überprüfungsspannung des Thermokontaktes nicht bei 5V zeigt das Display Feh- lermeldung "P2" Ursache: Fehlerhafte Versorgungsspannung Kältemittelmangel oder Kältekreislauf blockiert Fehlerhafte Steuerplatine Überprüfen Sie die Luftvolumenströme des Außenteils Reinigen Sie die Filter bzw. die Wärmetauscher und sorgen Sie für ausrei- sowie des Innenge- chenden Luftvolumenstrom.
- Seite 51 Fehlercode: Grund: Sicherheitsabschaltung Inverterregelung. Systeminterne Überwachung angesprochen (z.B. Kommunikationsproblem zwischen Platine und Kompressor, Drehzahl Kompressor nicht in Ordnung) Ursache: Fehlerhafte elektrische Verbindungen Inverterregelung auf Platine defekt Verflüssigerventilatormotor defekt Kompressor defekt Steuerplatine defekt Überprüfen Sie die elektrische Verbindung zwi- schen der Steuerplatine und dem Kompressor. Stellen Sie eine korrekte Verbindung her.
- Seite 52 REMKO SKW...DC Widerstandswerte der Sensoren T1, T2, T3 und T4 K Ohm K Ohm K Ohm K Ohm...
- Seite 53 Widerstandswerte des Sensors T5 K Ohm K Ohm K Ohm K Ohm...
-
Seite 54: Pflege Und Wartung
REMKO SKW...DC Pflege und Wartung Wartung Wir empfehlen einen Wartungsvertrag mit jähr- Die regelmäßige Pflege und Beachtung einiger lichem Wartungsintervall mit einer entspre- Grundvoraussetzungen gewährleisten einen stö- chenden Fachfirma abzuschließen. rungsfreien Betrieb und eine lange Lebensdauer des Gerätes. GEFAHR! So gewährleisten Sie jederzeit die Betriebssi- cherheit der Anlage! Vor allen Arbeiten an dem Gerät muss die... - Seite 55 Reinigung des Gehäuses Reinigung der Kondensatpumpe (Zubehör) Unterbrechen Sie die Spannungsversorgung Ggf. befindet sich im Innengerät eine eingebaute zum Gerät. oder separate Kondensatpumpe, die das anfal- lende Kondensat zu höher gelegenen Abläufen Öffnen Sie das Lufteintrittsgitter auf der Vor- pumpt. derseite und klappen Sie es nach oben.
-
Seite 56: Außerbetriebnahme
Die Entsorgung der Geräte und Komponenten ist nach den regional gültigen Vorschriften, z.B. durch autorisierte Fachbetriebe der Entsorgung und Wie- derverwertung oder Sammelstellen, durchzu- führen. Die Firma REMKO GmbH & Co. KG oder Ihr zuständiger Vertragspartner nennen Ihnen gerne einen Fachbetrieb in Ihrer Nähe. -
Seite 57: Gerätedarstellung Und Ersatzteillisten
Gerätedarstellung und Ersatzteillisten 14.1 Gerätedarstellung Innengeräte Abb. 48: Gerätedarstellung SKW 260-520 DC IT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 58: Ersatzteilliste Innengeräte
REMKO SKW...DC 14.2 Ersatzteilliste Innengeräte WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung Geräteblende Luftfilter, Satz Anzeigeplatine Gehäusefront Verdampfer Aufhängung Ventilatorrad Ventilatorradlager Ventilatorrad Luftleitlamelle horizontal Kondensatschlauch Luftleitlamelle vertikal... -
Seite 59: Gerätedarstellung Außenteile
14.3 Gerätedarstellung Außenteile Abb. 49: Gerätedarstellung SKW 260-520 DC AT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 60: Ersatzteilliste Außenteile
REMKO SKW...DC 14.4 Ersatzteilliste Außenteile WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung Temperatursensor Lufteintritt T4 Verflüssiger Temperatursensor Verflüssigeraustritt T3 Seitenteil rechts Griffmulde Abdeckung Kältemittelanschlüsse Bodenblech Gerätefront Verflüssigerschutzgitter... - Seite 61 Bezeichnung Klemmleiste Temperatursensor Heißgasleitung T5 Kondensator Halterung Kondensator...
-
Seite 62: Index
REMKO SKW...DC Index Außerbetriebnahme Ölrückführungsmaßnahmen ....24 Befristete ......56 Unbefristete . - Seite 64 Lieferant: REMKO, ein Partner, der Probleme lösen hilft. Der Vertrieb REMKO leistet sich nicht nur ein gut ausgebautes Vertriebsnetz im In- und Ausland, sondern auch ungewöhnlich hochqualifizierte Fachleute für den Vertrieb.
