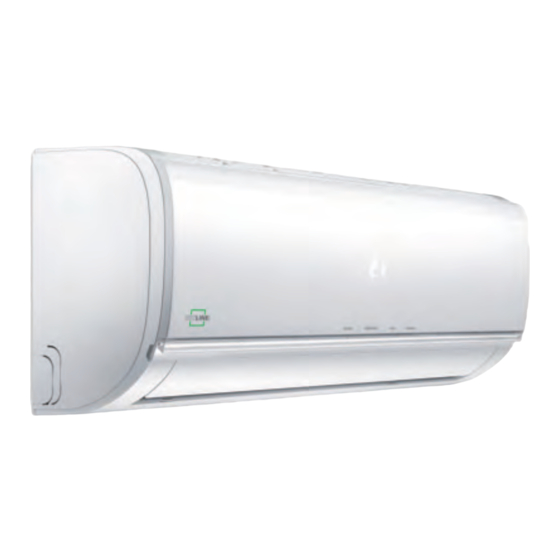

- Seite 1 Bedienungs- und Installationsanleitung REMKO Serie SKW Wandgeräte in Split-Ausführung SKW 261 DC, SKW 351 DC, SKW 521 DC 0273-2020-12 Version 2, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler Kältemittel keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................5 1.1 Allgemeine Sicherheitshinweise...................... 5 1.2 Kennzeichnung von Hinweisen....................... 5 1.3 Personalqualifikation........................5 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............6 1.5 Sicherheitsbewusstes Arbeiten....................... 6 1.6 Sicherheitshinweise für den Betreiber..................... 6 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 6 1.8 Eigenmächtiger Umbau und Veränderungen.................. - Seite 4 REMKO Serie SKW Inbetriebnahme........................... 39 Störungsbeseitigung und Kundendienst..................41 11.1 Störungsbeseitigung und Kundendienst..................41 11.2 Fehleranalyse Innengerät......................43 11.3 Widerstände der Temperatursensoren..................54 Pflege und Wartung..........................57 Außerbetriebnahme..........................59 Gerätedarstellung und Ersatzteillisten..................... 60 14.1 Gerätedarstellung Innengeräte....................60 14.2 Ersatzteilliste Innengeräte......................61 14.3 Gerätedarstellung Außenteile.....................
-
Seite 5: Sicherheits- Und Anwenderhinweise
Sicherheits- und Anwenderhinweise GEFAHR! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führt, wenn sie nicht gemieden wird. Gerätes oder deren Komponenten die Betriebsan- leitung aufmerksam durch. -
Seite 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
REMKO Serie SKW 1.4 Gefahren bei Nichtbeachtung Beauftragen Sie ausschließlich authorisiertes Fachpersonal für Wartungen oder Instandset- der Sicherheitshinweise zungen. Die Nichtbeachtung der Sicherheitshinweise kann Die Anlage ist mit einem brennbaren Kälte- sowohl eine Gefährdung für Personen als auch für mittel gefüllt. Tauen Sie eventuell vereiste die Umwelt und Geräte zur Folge haben. -
Seite 7: Eigenmächtiger Umbau Und Veränderungen
Inbetriebnahme die dem Gerät beigefügte bzw. aufgestellt werden. „Gewährleistungsurkunde” vollständig ausgefüllt Die Geräte und Komponenten dürfen nicht in an die REMKO GmbH & Co. KG zurückgesandt Bereichen mit erhöhter Beschädigungsgefahr hat. Die Gewährleistungsbedingungen sind in den betrieben werden. Die Mindestfreiräume sind „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 8: Transport Und Verpackung
REMKO Serie SKW 1.11 Transport und Verpackung Die Geräte werden in einer stabilen Transportver- packung geliefert. Überprüfen Sie bitte die Geräte sofort bei Anlieferung und vermerken eventuelle Schäden oder fehlende Teile auf dem Lieferschein und informieren Sie den Spediteur und Ihren Ver- tragspartner. -
Seite 9: Technische Daten
Technische Daten 2.1 Gerätedaten Baureihe SKW 261 DC SKW 351 DC SKW 521 DC Inverter-Wand-Raumklimagerätekombination zum Betriebsweise Kühlen und Heizen 2,6 (0,9-3,4) 3,5 (1,1-4,2) 5,2 (1,8-6,1) Nennkühlleistung Energieeffizienzgröße SEER El. Leistungsaufnahme Kühlen 0,73 1,21 1,54 El. Stromaufnahme Kühlen Energieverbrauch, jährlich, Q Energieeffizienzklasse Kühlen 2,9 (0,8-3,4) 3,8 (0,9-4,2) - Seite 10 REMKO Serie SKW Zugehöriges Innengerät SKW 261 DC IT SKW 351 DC IT SKW 521 DC IT Einsatzbereich (Raumvolumen), ca. Einstellbereich Raumtemperatur °C +16 bis +30 Luftvolumenstrom je Stufe 360/460/520 360/500/600 540/680/840 dB (A) 26/30/40 26/34/40 30/37/44 Schalldruckpegel je Stufe...
-
Seite 11: Geräteabmessungen
2.2 Geräteabmessungen Außenteile Abb. 1: Abmessungen Außenteile SKW 261-521 DC AT Maße (mm) SKW 261-351 DC SKW 521 DC Innengeräte Abb. 2: Abmessungen Innengeräte SKW 261-521 DC Maße (mm) SKW 261-351 DC SKW 521 DC Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 12: Aufbau Und Funktion
REMKO Serie SKW Aufbau und Funktion 3.1 Gerätebeschreibung Die Raumklimageräte SKW verfügen über ein SKW...AT Außenteil sowie über ein Innengerät SKW...IT. Das Außenteil dient im Kühlbetrieb zur Abgabe der vom Innengerät aus dem zu kühlenden Raum ent- nommenen Wärme an die Außenluft. Im Heizbe- trieb kann im zu beheizenden Raum am Innen- gerät die vom Außenteil aufgenommene Wärme... -
Seite 13: Bedienung
Bedienung 4.1 Allgemeine Hinweise Das Innengerät wird komfortabel mit der serienmä- ßigen Infrarot-Fernbedienung bedient. Die ord- nungsgemäße Datenübermittlung wird vom Innen- gerät mit einem Signalton quittiert. Sollte eine Programmierung über die Infrarot-Fernbedienung nicht möglich sein, kann das Innengerät auch manuell bedient werden. max. -
Seite 14: Anzeige Am Innengerät
REMKO Serie SKW 4.2 Anzeige am Innengerät Taste „EIN/AUS“ Mit dieser Taste können Sie das Klimagerät ein- Die Anzeige leuchtet entsprechend der Einstel- und ausschalten. lungen. Taste „Pfeil hoch“ Temperatur Erhöht den Sollwert in 1 °C-Schritten bis zu einer Temperatur von max. 30 °C. - Seite 15 Batterie schwach (blinkt). einer Temperatur von min. 17 °C. Signalübertragung Taste „Fresh“ Leuchtet auf wenn ein Signal von der IR-Fernbe- Aktiviert/Deaktiviert die REMKO BioClean- Funk- dienung an das Klimagerät gesendet wird. tion (Ionisierung). Zeitverzögertes Einschalten aktiv. Taste „Clean“ Aktiviert/Deaktiviert die Selbstreinigungsfunktion des Gerätes (je nach Gerätemodell verfügbar).
- Seite 16 REMKO Serie SKW Temperatur/Timer/ Lüftergeschwindigkeit Kühlmodus Taste „Mode“ drücken und „Cool“-Funktion Zeigt in der Grundansicht den aktuellen Tempe- aktivieren. ratur-Sollwert. Bei Verwendung der zusätzlichen Funktion „Timer“ werden die entsprechenden Zeit- Gewünschte Temperatur mit Hilfe der Tasten werte gezeigt. „Λ “ und „V “ einstellen.
-
Seite 17: Timerfunktion
Timerfunktion Zeitversetztes Ausschalten Mit der Funktion „Timer“ kann das Gerät einschalt- Taste „Timer“ drücken, um in die Zeiteinstel- verzögert einschalten bzw. abschaltverzögert aus- lung „Time OFF“ zu gelangen schalten. Mit den Pfeiltasten die gewünschte Stunden- zahl wählen, nach dessen Ablauf das Klima- Zeitversetztes Einschalten gerät ausschalten soll Taste „Timer“... - Seite 18 REMKO Serie SKW Zeitversetztes Ein- und Ausschalten kombinieren 14.00 15.00 15.30 16.00 17.00 18.00 13.00 Abb. 13: Zeitversetztes Ein- und Ausschalten kombinieren 1: Timer startet a: aktuell (13:00 Uhr) 2: Gerät schaltet ein b: 2,5 Stunden später 3: Gerät schaltet aus c: 5 Stunden später...
-
Seite 19: Silent-Funktion Aktivieren
Beleuchtung und Signaltöne deaktivieren Frostschutzfunktion Taste „LED“ drücken um die Gerätebeleuch- Das Klimagerät arbeitet mit hoher Lüftergeschwin- tung ein- und auszuschalten. digkeit mit einem fest eingestellten Sollwert von 8 °C (nur im Heizbetrieb verfügbar). Taste „LED“ für länger 5 Sekunden gedrückt halten, im Display des Gerätes erscheint die Um diese Funktion zu aktivieren, muss der Heiz- IST-Temperatur (nicht für alle Gerätetypen... -
Seite 20: Selbstreinigungsfunktion
REMKO Serie SKW Selbstreinigungsfunktion Turbo-Funktion Taste „Clean“ drücken (nicht bei allen Gerätemo- dellen verfügbar). Wird im Kühlmodus die Turbo-Taste gedrückt, so arbeitet das Gerät mit höchstmöglicher Kühlleis- Aufgrund der Kondensatbildung am Wärmetau- tung und zeitgleich mit höchster Lüftergeschwin- scher und der zurückbleibenden Restfeuchtigkeit digkeit. - Seite 21 Die Sleep-Funktion deaktiviert sich automatisch nach einer Betriebszeit von 8 Stunden. AP-Modus (Netzwerkkonfiguration) Nicht für alle Gerätetypen verfügbar und nur in der Kombination mit dem optionalen REMKO WifiStick nutzbar. Der AP-Modus kann durch mehrfaches Drücken der Taste „LED“ innerhalb von 10 Sekunden akti- viert werden.
-
Seite 22: Montageanweisung Für Das Fachpersonal
REMKO Serie SKW Montageanweisung für das Fachpersonal 5.1 Wichtige Hinweise vor der 5.2 Wanddurchbrüche Installation Es muss ein Wanddurchbruch von mindestens 65 mm Durchmesser und 10 mm Gefälle von Bringen Sie das Gerät in der Originalverpa- Innen nach Außen erstellt werden. -
Seite 23: Wahl Des Installationsortes
5.4 Wahl des Installationsortes Innengerät Das Innengerät ist für eine waagerechte Wand- montage oberhalb von Türen konzipiert. Es ist aber auch im oberen Wandbereich (min. 1,75 m Oberkante Fußboden) einsetzbar. Außenteil Das Außenteil ist für eine waagerechte Standmon- tage im Außenbereich konzipiert. Der Aufstel- Abb. -
Seite 24: Mindestfreiräume
REMKO Serie SKW Abb. 27: Aufstellung im Gebäudeinneren K: Kalte Frischluft / W: Warmluft 2: Zusätzlicher Ventilator / 3: Lichtschacht 1: Außenteil 5.5 Mindestfreiräume Die Mindestfreiräume sind zum einen für Wartungs- und Reparaturarbeiten und zum anderen für die opti- male Luftverteilung vorzusehen. -
Seite 25: Ölrückführungsmaßnahmen
5.6 Ölrückführungsmaßnahmen Wird das Außenteil auf einem höheren Niveau als das Innengerät angeordnet, sind geeignete Ölrück- führungsmaßnahmen zu treffen. Dies erfolgt in der Regel durch die Herstellung eines Ölhebebogen, der je 7 steigende Meter zu installieren ist. Abb. 28: Ölrückführungsmaßnahmen A: Außenteil B: Innengerät 1: Ölhebebogen in der Saugleitung zum Außen-... -
Seite 26: Anschlussvarianten Des Innengerätes
REMKO Serie SKW 5.8 Anschlussvarianten des Innengerätes Folgende Anschlussvarianten für die Kältemittel-, Kondensat- und Steuerleitungen können genutzt werden. Abb. 30: Anschlussvarianten (Ansicht von hinten) A: Einführung der Kältemittelleitungen auf der B: Abgang durch die Wand rechts Wand links C: Abgang auf der Wand rechts 5.9 Anschluss des Innengerätes bei Unterputzmontage... -
Seite 27: Installation
Installation 6.2 Anschluss der Kältemittelleitungen 6.1 Installation Innengerät Der bauseitige Anschluss der Kältemittelleitungen Das Innengerät wird über die Wandhalterung, erfolgt auf der Rückseite der Geräte. unter Beachtung der im unteren Bereich befindli- Beachten Sie, dass eine Bördelverbindung nur chen Luftaustrittsseite, befestigt. außerhalb des geschlossenen Raumes zulässig Markieren Sie gemäß... - Seite 28 REMKO Serie SKW Die folgenden Anweisungen beschreiben die Installation des Kältekreises und die Montage von Innengerät und Außenteil. Kennzeichnen Sie die Kältemittelleitungen (Ein- Entnehmen Sie die erforderlichen Rohrquer- spritz- und Saugleitung) sowie die zugehörige schnitte bitte der Tabelle „Technische Daten“.
-
Seite 29: Zusätzliche Hinweise Zum Anschluss Der Kältemittelleitungen
Abb. 34: Bördeln der Kältemittelleitung 1: Bördelwerkzeug Abb. 36: Verschraubungen anziehen 1: Festziehen mit dem ersten Maulschlüssel 2: Gegenhalten mit dem zweiten Maulschlüssel Rohrdimension in Anzugsdrehmoment in Zoll 1/4" 15-20 3/8" 33-40 1/2" 50-60 5/8" 65-75 3/4" 95-105 6.3 Zusätzliche Hinweise zum Anschluss der Kältemittellei- tungen Bei der Kombination des Außenteiles mit... -
Seite 30: Dichtigkeitskontrolle
REMKO Serie SKW 6.4 Dichtigkeitskontrolle 6.5 Kältemittel hinzufügen Sind alle Verbindungen hergestellt, wird die Mano- Die Geräte besitzen eine Kältemittelgrundfüllung. meterstation wie folgt an den entsprechenden Darüber hinaus sind bei Kältemittelleitungslängen Schraderventilanschlüssen angeschlossen, sofern von über 5 Metern einfacher Länge je Kreis eine vorhanden: zusätzliche Füllmenge an Kältemittel, entspre-... -
Seite 31: Kondensatanschluss Und Gesicherte Ableitung
Kondensatanschluss und gesicherte Ableitung Abb. 38: Bemaßung des Streifenfundaments (Draufsicht) Die Bezeichnungen 1,3,5,8,9 und 11 ersehen Sie bitte der Legende der Abb. 37 Bemaßung des Streifenfundaments Maß SKW 261-351 DC SKW 521 DC Alle Angaben in mm Abb. 37: Kondensatableitung, Versickerung von Kondensat und Streifenfundament (Schnitt) Kondensatsanschluss Außenmodul... - Seite 32 REMKO Serie SKW min. 2% Abb. 39: Kondensatanschluss Innengerät Gesicherte Ableitung bei Undichtigkeiten Mit dem Ölabscheider OA 2.2 werden die unten aufgeführten Forderungen der regionalen Vor- schriften und Gesetze erfüllt. HINWEIS! Regionale Vorschriften oder Gesetze des Umweltschutzes, z.B. Wasserhaushaltgesetzes (WHG), können zur Vorbeugung von unkontroll-...
-
Seite 33: Elektrischer Anschluss
Elektrischer Anschluss 8.1 Allgemeine Hinweise 8.2 Anschluss des Innengeräts Bei den Geräten ist eine Spannungsversorgung Wir empfehlen, bauseitig einen Haupt- / Repa- am Außenteil und eine fünfadrige Steuerleitung raturschalter in der Nähe des Außenteils zu zum Innengerät zu installieren und entsprechend installieren. -
Seite 34: Anschluss Des Außenteils
REMKO Serie SKW 8.3 Anschluss des Außenteils Verankern Sie die Leitung in der Zugentlas- tung und bauen Sie das Gerät wieder Zum Anschluss der Leitung gehen Sie folgender- zusammen. maßen vor: Entfernen Sie die Abdeckung an der Seiten- wand. Wählen Sie den Querschnitt der Anschluss- leitung gemäß... - Seite 35 Anschluss optionaler Kondensatpumpe KP 6 / KP 8 2(N) 2(N) L N PE Abb. 42: Elektrisches Anschlussschema Außenteil Zuleitung Kondensatpumpe Innengerät Störkontakt Kondensatpumpe Kondensatpumpe BK: schwarz Netzzuleitung WH: weiß...
-
Seite 36: Elektrisches Schaltschema
REMKO Serie SKW 8.5 Elektrisches Schaltschema Innengeräte SKW 261-521 DC IT Abb. 43: Elektrisches Schaltschema A: Steuerplatine 2: Ionengenerator B: Anzeigeplatine 3: Verdampferventilator Motor C: Fernbedienung (optional) 4: Swing-Motor horizontal D: Anschluss Außenteil 5: Swing-Motor vertikal 1: Temperatursensor Umluft T1... - Seite 37 Außenteile SKW 261-351 DC AT Abb. 44: Elektrisches Schaltschema A: Steuerplatine Kondensatwannenheizung (optional) B: Netzzuleitung Verflüssigerventilatormotor AC (optional) C: Anschluss Innengerät Temperatursensor Heißgas Transformator (optional) Temperatursensor Flüssigkeitsleitung Kompressor Temperatursensor Außenluft 4-Wege-Ventil 10: Verflüssigerventilatormotor DC (optional) Kurbelwannenheizung (optional) 11: Elektronisches Einspritzventil (optional)
- Seite 38 REMKO Serie SKW Außenteile SKW 521 DC AT YELLOW OR BLACK BLUE 2(N) 1(L) CN 1A 4-WAY BLUE BLACK CN 21 CN 7 CN 31 Abb. 45: Elektrisches Schaltschema A: Steuerplatine 4: Kondensatwannenheizung (optional) B: Netzzuleitung 5: Temperatursensor Heißgasleitung T5 C: Anschluss Innengerät...
-
Seite 39: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Inbetriebnahme Vor der ersten Inbetriebnahme des Gerätes und nach Eingriffen in den Kältekreislauf müssen die HINWEIS! folgenden Kontrollen durchgeführt und im Inbe- triebnahmeprotokoll dokumentiert werden: Die Inbetriebnahme ist nur durch speziell geschultes Fachpersonal durchführbar und Prüfung aller Kältemittelleitungen und -ventile nach der Bescheinigung entsprechend zu doku- mit Lecksuchspray oder Seifenwasser auf mentieren. - Seite 40 REMKO Serie SKW Funktionstest des Betriebsmodus Kühlen und Heizen Nehmen Sie die Verschlußkappen von den Ventilen. Beginnen Sie die Inbetriebnahme, indem Sie die Absperrventile des Außenteiles kurzzeitig öffnen, bis das Manometer einen Druck von ca. 2 bar anzeigt. Überprüfen Sie die Dichtigkeit aller erstellten Verbindungen mit Lecksuchspray und geeig- neten Lecksuchgeräten.
-
Seite 41: Störungsbeseitigung Und Kundendienst
Störungsbeseitigung und Kundendienst 11.1 Störungsbeseitigung und Kundendienst Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funk- tion nach unterstehende Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbe- seitigung und Kundendienst“... - Seite 42 REMKO Serie SKW Störung Mögliche Ursachen Überprüfung Abhilfe Fenster und Türen Gibt es eine bauliche / Fenster und Türen geöffnet. Wärme-/ bzw. anwendungsmäßige Ver- schließen / zusätzliche Kältelast wurde erhöht änderung? Anlagen montieren Kein Kühlbetrieb einge- Ist das Kühlsymbol in der Einstellung des Gerätes...
-
Seite 43: Fehleranalyse Innengerät
Fehleranzeige am Innengerät Anzeige Fehlerbeschreibung EH 00 EEPROM Fehler Innengerät EL 01 Kommunikationsfehler zwischen Innengerät und Außenteil EH 03 Drehzahlregelung Ventilator Innengerät außer Funktion EH 60 Raumtemperatursensor T1 defekt EH 61 Temperatursensor Verdampfer T2 defekt PC 08 Überstromschutz EC 53 Temperatursensor Lufteintritt Außenteil T4 defekt EC 52 Temperatursensor Verflüssigeraustritt T3 defekt... - Seite 44 REMKO Serie SKW Fehlercode: Grund: Das Innengerät empfängt innerhalb 110 Sekunden keine Signale vom Außenteil. Die Über- prüfung erfolgt 4 mal hintereinander, dann erscheint Fehler E1. Ursache: Elektrische Verbindung nicht korrekt ausgeführt Steuerplatine Außenteil oder Innengerät defekt Spannung wegschalten, 2 Minuten später wieder zuschalten.
- Seite 45 Fehlercode: E3 / F5 Grund: Sollte die Ventilatorgeschwindigkeit des Innengerätes/Außenteils unter 300 U/min fallen, schaltet das Gerät ab und das Display zeigt Fehlercode E3 bzw. F5 Ursache: Elektrische Verbindung fehlerhaft Verdampferventilatorrad defekt Verdampferventilatormotor defekt Steuerplatine fehlerhaft Spannung wegschalten, 2 Minuten NEIN später wieder zuschalten.
-
Seite 46: Vorgehensweise
REMKO Serie SKW Vorgehensweise Gleichstromventilatormotor des Innengeräts (Steuerchip ist im Motor verbaut): Schalten Sie die Spannung des Gerätes ein. Messen Sie im Standby Modus des Gerätes zwischen den Klemmen 1-3 und 4-3 des Verbindungssteckers. Überprüfen Sie die gemessenen Werte mit denen in der unten aufgeführten Tabelle. - Seite 47 Fehlercode: Grund: Der Verdampfersensor T2 misst beim Kompressorstart den aktuellen Wert und nimmt diesen als Referenzwert T . Sollte 5 Minuten nach Kompressorstart der Wert T nicht Start Start für mindestens 4 Sekunden um 2 °C gefallen sein, geht das System von einem Kältemittel- mangel aus.
- Seite 48 REMKO Serie SKW Fehlercode: E4 / E5 / F1 / F2 / F3 Grund: Ist die Überprüfungsspannung der Sensoren niedriger als 0,06 V oder höher als 4,94 V, zeigt das Display den Fehlercode des entsprechenden Sensors an. Ursache: Elektrische Verbindung fehlerhaft...
- Seite 49 Fehlercode: Grund: Sicherheitsabschaltung aufgrund zu hoher Stromaufnahme einzelner Gerätekomponenten Ursache: Fehlerhafte Netzzuleitung Kältekreislauf blockiert Fehlerhafte Steuerplatine Elektrische Verbindungen fehlerhaft Kompressor defekt Überprüfen Sie die Versorgungsspannung. Ist NEIN Schalten Sie das Gerät aus und sorgen Sie für diese korrekt? korrekte Versorgungsspannung. Überprüfen Sie den Kältekreislauf auf eventu- NEIN Entfernen Sie die Blockade (Absperrhähne...
- Seite 50 REMKO Serie SKW Fehlercode: Grund: Ist die Spannungsversorgung zur Kompressorregelung fehlerhaft zeigt das Display den Fehlercode "P0" und das Gerät schaltet sich aus Ursache: Elektrische Verbindung fehlerhaft Fehlerhafte Steuerplatine Verflüssigerventilatormotor defekt oder blockiert Kompressor defekt Überprüfen Sie die Verbindungskabel zwischen...
- Seite 51 Fehlercode: Grund: Über- oder Unterspannungsschutz hat angesprochen Ursache: Fehlerhafte Versorgungsspannung Kältemittelmangel oder Kältekreislauf blockiert Fehlerhafte Steuerplatine Überprüfen Sie die Netzzuleitung. Ist die Ver- NEIN Schalten Sie das Gerät aus und lassen Sie die sorgungsspannung korrekt? Netzzuleitung überprüfen/korrigieren. NEIN Überprüfen Sie die elektrischen Verbindungen. Erneuern Sie die elektrischen Verbindungen.
- Seite 52 REMKO Serie SKW Fehlercode: P2 (bei Geräten mit Thermokontakt) Grund: Liegt die Überprüfungsspannung des Thermokontaktes nicht bei 5V zeigt das Display Feh- lermeldung "P2" Ursache: Fehlerhafte Versorgungsspannung Kältemittelmangel oder Kältekreislauf blockiert Fehlerhafte Steuerplatine Überprüfen Sie die Luftvolumenströme des Außenteils Reinigen Sie die Filter bzw. die Wärmetauscher und sorgen Sie für ausrei- sowie des Innenge- chenden Luftvolumenstrom.
- Seite 53 Fehlercode: Grund: Sicherheitsabschaltung Inverterregelung. Systeminterne Überwachung angesprochen (z.B. Kommunikationsproblem zwischen Platine und Kompressor, Drehzahl Kompressor nicht in Ordnung) Ursache: Fehlerhafte elektrische Verbindungen Inverterregelung auf Platine defekt Verflüssigerventilatormotor defekt Kompressor defekt Steuerplatine defekt Überprüfen Sie die elektrische Verbindung zwi- schen der Steuerplatine und dem Kompressor. Stellen Sie eine korrekte Verbindung her.
-
Seite 54: Widerstände Der Temperatursensoren
REMKO Serie SKW 11.3 Widerstände der Temp. Widerstand Temp. Widerstand Temperatursensoren (°C) (kW) (°C) (kW) 4,39 1,21 Fühler T1, T2, T3 und T4 4,21 1,17 Temp. Widerstand Temp. Widerstand (°C) (kW) (°C) (kW) 4,05 1,14 115,27 18,72 3,89 1,10 108,15... - Seite 55 Temp. Widerstand Temp. Widerstand Temp. Widerstand Temp. Widerstand (°C) (kW) (°C) (kW) (°C) (kW) (°C) (kW) 0,42 0,30 82,54 18,96 0,41 0,29 78,79 18,26 0,40 0,28 75,24 17,58 0,39 0,28 71,86 16,94 0,38 0,27 68,66 16,32 0,37 0,26 65,62 15,73 0,36 0,26 62,73...
- Seite 56 REMKO Serie SKW Temp. Widerstand Temp. Widerstand (°C) (kW) (°C) (kW) 5,66 2,86 5,49 2,78 5,32 2,70 5,16 2,63 5,00 2,56 4,85 2,49 4,70 2,42 4,56 2,36 4,43 2,29 4,29 2,23 4,17 2,17 4,05 2,12 3,93 2,06 3,81 2,01 3,70...
-
Seite 57: Pflege Und Wartung
Pflege und Wartung Wartung Wir empfehlen einen Wartungsvertrag mit jähr- Die regelmäßige Pflege und Beachtung einiger lichem Wartungsintervall mit einer entspre- Grundvoraussetzungen gewährleisten einen stö- chenden Fachfirma abzuschließen. rungsfreien Betrieb und eine lange Lebensdauer des Gerätes. GEFAHR! So gewährleisten Sie jederzeit die Betriebssi- cherheit der Anlage! Vor allen Arbeiten an dem Gerät muss die Spannungsversorgung unterbrochen werden... - Seite 58 REMKO Serie SKW Reinigung des Gehäuses Reinigung der Kondensatpumpe (Zubehör) Unterbrechen Sie die Spannungsversorgung Ggf. befindet sich im Innengerät eine eingebaute zum Gerät. oder separate Kondensatpumpe, die das anfal- lende Kondensat zu höher gelegenen Abläufen Öffnen Sie das Lufteintrittsgitter auf der Vor- pumpt.
-
Seite 59: Außerbetriebnahme
Die Entsorgung der Geräte und Komponenten ist nach den regional gültigen Vorschriften, z.B. durch autorisierte Fachbetriebe der Entsorgung und Wie- derverwertung oder Sammelstellen, durchzu- führen. Die Firma REMKO GmbH & Co. KG oder Ihr zuständiger Vertragspartner nennen Ihnen gerne einen Fachbetrieb in Ihrer Nähe. -
Seite 60: Gerätedarstellung Und Ersatzteillisten
REMKO Serie SKW Gerätedarstellung und Ersatzteillisten 14.1 Gerätedarstellung Innengeräte Abb. 53: Gerätedarstellung SKW 261-521 DC IT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 61: Ersatzteilliste Innengeräte
14.2 Ersatzteilliste Innengeräte WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung Geräteblende Luftfilter, Satz Anzeigeplatine Gehäusefront Verdampfer Aufhängung Ventilatorrad Ventilatorradlager Ventilatorrad Luftleitlamelle horizontal Kondensatschlauch Luftleitlamelle vertikal Swingmotor Ventilatormotor Abdeckung Ventilatormotor Sensor Umluft T1... -
Seite 62: Gerätedarstellung Außenteile
REMKO Serie SKW 14.3 Gerätedarstellung Außenteile Abb. 54: Gerätedarstellung SKW 261-521 DC AT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 63: Ersatzteilliste Außenteile
14.4 Ersatzteilliste Außenteile WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung Temperatursensor Lufteintritt T4 Verflüssiger Temperatursensor Verflüssigeraustritt T3 Seitenteil rechts Griffmulde Abdeckung Kältemittelanschlüsse Bodenblech Gerätefront Verflüssigerschutzgitter Ventilatorflügel Ventilatormotor Montageblech Ventilatormotor Seitenteil links... - Seite 64 REMKO Serie SKW Bezeichnung Klemmleiste Temperatursensor Heißgasleitung T5 Kondensator Halterung Kondensator...
-
Seite 65: Index
Index Außerbetriebnahme Pflege und Wartung ..... . 57 Befristete ......59 Unbefristete . - Seite 66 REMKO Serie SKW...
-
