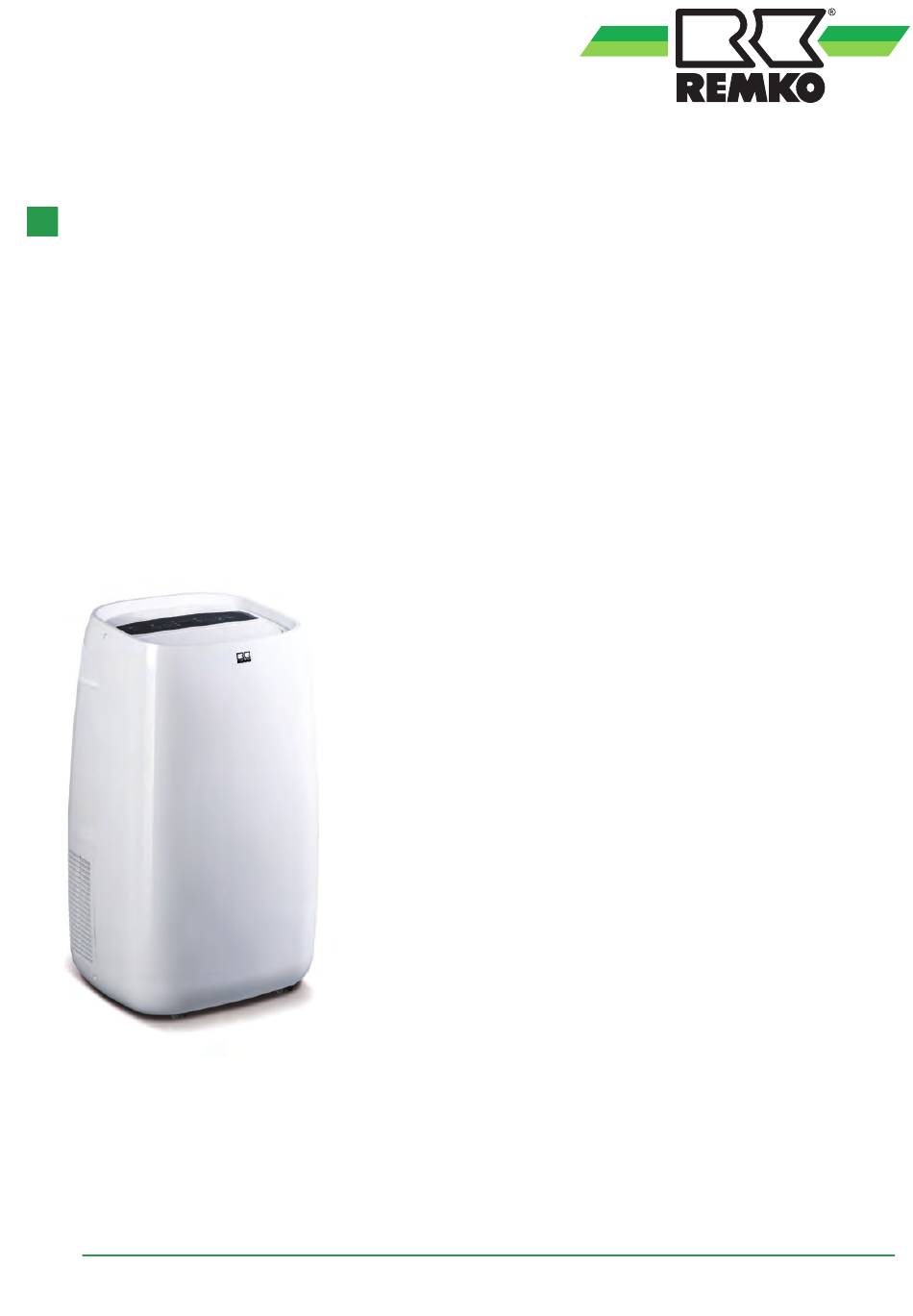

- Seite 1 Bedienungs- und Installationsanleitung REMKO Serie SKM ECO Lokales Raumklimagerät in Kompakt-Ausführung SKM 260 0233-2020-01 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät R290 aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler Kältemittel keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Zusätzliche Sicherheitshinweise im Umgang mit Kältemittel R290..........4 1.3 Kennzeichnung von Hinweisen....................... 5 1.4 Personalqualifikation........................5 1.5 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.6 Sicherheitsbewusstes Arbeiten....................... 6 1.7 Sicherheitshinweise für den Betreiber..................... 6 1.8 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Serie SKM ECO Sicherheits- und Im Sinne des Umweltschutzes sind diese Geräte ausschließlich fachmännisch zu ent- Anwenderhinweise sorgen. Die Sicherheitshinweise in Bezug auf die 1.1 Allgemeine Sicherheitshinweise Raumgröße sowie die Brennbarkeit des Kälte- Lesen Sie vor der ersten Inbetriebnahme des mittels dürfen nicht vom Gerät entfernt werden. -
Seite 5: Kennzeichnung Von Hinweisen
Der Eingriff in den Kältekreislauf das aus- schließlich durch zertifiziertes Fachpersonal WARNUNG! unter Berücksichtigung der Sicherheitsanwei- Diese Kombination aus Symbol und Signalwort sungen des Herstellers erfolgen. weist auf eine möglicherweise gefährliche Situ- Wartung und Reparatur darf nur durch autori- ation hin, die zum Tod oder zu schweren Verlet- sierte Personen durchgeführt werden, die ent- zungen führen kann, wenn sie nicht gemieden sprechende Fachkenntnisse in Bezug auf... -
Seite 6: Sicherheitsbewusstes Arbeiten
REMKO Serie SKM ECO 1.6 Sicherheitsbewusstes Arbeiten Niemals die Gehäusehülle durchbohren oder das Gerät mit Feuer in Kontakt bringen. Die in dieser Anleitung aufgeführten Sicherheits- Räume in denen Kältemittel austreten kann hinweise, die bestehenden nationalen Vorschriften sind ausreichend zu be- und entlüften. Sonst zur Unfallverhütung sowie eventuelle interne... -
Seite 7: Sicherheitshinweise Für Montage-, Wartungs- Und Inspektionsarbeiten
Nichts auf dem Gerät abstellen oder drauf sitzen. Gerät nicht mit defektem Kabel oder defekter Steckdose betreiben. Vor Reinigung des Gerätes Netzstecker ziehen. 1.8 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten Arbeitsbereich prüfen Vor Arbeitsbeginn an Geräten mit brennbaren Kältemitteln muss sichergestellt sein, dass mögliche Zündquellen entfernt werden und die Gefahr einer Entzündung von Kältemitteln aus- geschlossen ist. - Seite 8 REMKO Serie SKM ECO Mögliche Zündquellen entfernen Reparaturen an geschlossenen Kompo- nenten Kältemittelaustritt in Kombination mit entspre- chender Zündquellen führt zu Explosion. Jeg- Vor der Reparatur von geschlossenen Kompo- liche Zündquellen sind daher zu jeder Zeit vom nenten/Gehäuseteilen muss das Gerät span- Arbeitsbereich fernzuhalten! Dazu gehört auch...
- Seite 9 Erkennen brennbarer Kältemittel 1. Ablassen des Kältemittels Verwenden Sie bei der Suche nach Kältemittel- 2. Spülen des Systems mit Schutzgas Leckagen unter keinen Umständen mögliche 3. Vakuumieren Zündquellen. Die Verwendung eine Lecksuch- 4. Ggf. Schritte 2 und 3 wiederholen lampe oder andere vergleichbare Geräten mit 5.
-
Seite 10: Eigenmächtiger Umbau Und Veränderungen
Abnehmer im zeitlichen Zusammenhang mit Ver- kauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat. Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“ aufgeführt. Darüber hinaus können nur zwischen den Vertragspartnern Sondervereinbarungen getroffen werden. -
Seite 11: Technische Daten
Technische Daten 2.1 Gerätedaten Baureihe SKM 260 ECO Lokales Kompakt-Klimagerät Betriebsweise zum Kühlen Nennkühlleistung Energieeffizienzklasse Kühlen Energieeffizienzgröße EER Energieverbrauch, stündlich kWh/60 min Einsatzbereich (Raumvolumen), ca. Einstellbereich Innengerät °C +16 bis +32 Arbeitsbereich Innengerät °C/%r.F. +16 bis +35/35 bis 85 Kältemittel R290 Kältemittel, Grundmenge... -
Seite 12: Aufbau Und Funktion
REMKO Serie SKM ECO Aufbau und Funktion Gerätebeschreibung Das lokale Klimagerät eignet sich besonders für den flexiblen Einsatz. Das lokale Raumklimagerät besteht aus einem Gerät zur Fußboden-Aufstellung im Innenbereich und einen Abluftschlauch zur Abführung der Wärme. Das Innengerät nimmt die im zu küh- lenden Raum befindliche Wärme im Verdampfer... -
Seite 13: Bedienung
Bedienung Die Bedienung kann über das am Gerät befindliche Bedienungstableau oder über die serienmäßige Infrarot- Fernbedienung erfolgen. Die Funktionsbedienung der Tasten untereinander ist identisch, die Bezeichnung kann Unterschiede aufweisen. Vor Inbetriebnahme der Infrarot-Fernbedienung sind die Batterien korrekt ein- zusetzen. Abb. 3: Fernbedienung und Bedienungstableau Legende Taste Betriebsart „MODE“... - Seite 14 REMKO Serie SKM ECO Tasten "▲/▼- THERMO/TIMER CONTROL" Infrarot-Fernbedienung Allgemeine Hinweise Durch Betätigen der Tasten "▲/▼" kann die Soll- temperatur eingestellt werden. Diese kann in Bei eingeschaltetem Gerät wird jede Änderung einem Bereich von 16 bis 32 °C in 1 °C Schritten in den Einstellungen automatisch an das eingestellt werden.
-
Seite 15: Montage Und Installation
Montage und Installation Kontrollieren Sie, ob der Stopfen des Konden- satablaufes vorhanden und korrekt aufgesetzt Montage- und Geräteaufstellanweisung ist. Es besteht die Gefahr eines unkontroll- ierten Kondensataustritts nach der Inbetrieb- Das Gerät wird an dem gewünschten Ort, mit der nahme. Austrittsseite zum Raum, aufgestellt. - Seite 16 REMKO Serie SKM ECO Ableiten der warmen Abluft Über eine Wanddurchführung Der mitgelieferte Schlauch wird fest mit einer Wanddurchführung verbunden. Eine passende HINWEIS! Durchführung ist als Zubehör erhältlich (Abb. 11). Der Abluftschlauch ist immer mit Steigung in Luftrichtung zu verlegen und darf nicht verlän- gert werden! Das Gerät erzeugt im Kühlbetrieb feuchtwarme...
-
Seite 17: Inbetriebnahme
Kunststoffhülle gegen Staub. Unbefristete Außerbetriebnahme Die Deinstallation der gesamten Anlage kann unter umwelttechnischen Gesichtspunkten nur durch eine Fachfirma ausgeführt werden. Die REMKO GmbH & Co. KG oder Ihr zuständiger Vertrags- partner nennen Ihnen gerne einen Kältefachbetrieb in Ihrer Nähe. -
Seite 18: Elektrischer Anschluss
REMKO Serie SKM ECO Elektrischer Anschluss Elektrisches Anschlussschema Abb. 12: Elektrisches Anschlussschema A: Spannungsversorgung 5: Ventilatormotor Verdampfer 1: Temperaturfühler 6: Übertemperaturschutz Verdichter 2: Schwimmerschalter 7: Verdichter 3: Infrarotempfänger 8: Kondensatpumpe 4: Ventilatormotor Verflüssiger... -
Seite 19: Störungsbeseitigung Und Kundendienst
Störungsbeseitigung und Kundendienst Das Gerät wurde unter Einsatz modernster Fertigungsmethoden hergestellt und mehrfach auf seine ein- wandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte das Gerät nach untenstehender Liste. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, benachrichtigen Sie bitte Ihren nächsten Fachhändler. -
Seite 20: Pflege Und Wartung
REMKO Serie SKM ECO Pflege und Wartung Filterreinigung Das Gerät ist mit einem Luftfilter ausgerüstet. Die regelmäßige Pflege und Beachtung einiger Dieser kann an der Rückseite herausgezogen Grundvoraussetzungen gewährleisten einen stö- werden. Die Reinigung der Filter muss in regelmä- rungsfreien Betrieb und eine lange Lebensdauer ßigen Zeitabständen durchgeführt werden. -
Seite 21: Gerätedarstellung Und Ersatzteile
Gerätedarstellung und Ersatzteile 11.1 Gerätedarstellung Abb. 14: Gerätedarstellung SKM 260 ECO Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 22: Ersatzteilliste
REMKO Serie SKM ECO 11.2 Ersatzteilliste WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung SKM 260 ECO Bodenplatte Transportrolle Kondensatpumpe Abdeckung Kondensatbehälter Schwimmerschalter Befestigungsschiene Schwingungsdämpfer Kompressor Verflüssiger Verdampfer Heißgasleitung... - Seite 23 Bezeichnung SKM 260 ECO Anzeigeplatine mit Bedienfeld Temperatursensor Verdampfer Übertemperatursensor Kompressor Gehäusedeckel Platinengehäuse Seitenblech Platinengehäuse Platinengehäuse Vorderwand Gerätedeckel Bedienfeld Rückwand Rückwand Gerätedeckel Anschlusskabel mit SchuKo Stecker Kunststoffabdeckung Luftleitlamelle Luftfilter Kunststoffverkleidung links Kunststoffverkleidung rechts Auf Anfrage unter Angabe der Abdeckung Anschlusskabel...
- Seite 24 REMKO Serie SKM ECO...
-
Seite 25: Index
Index Ableiten der warmen Abluft ....16 Recycling ......10 Anschlussschema, elektrisches . - Seite 26 REMKO Serie SKM ECO...
-
