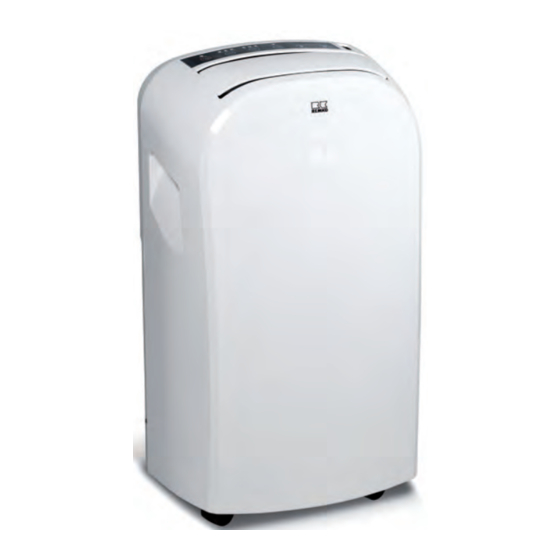

- Seite 1 Bedienungs- und Installationsanleitung REMKO Serie MKT ECO Lokale Raumklimageräte in Kompakt-Ausführung MKT 255 ECO, MKT 255 ECO S-Line, MKT 295 ECO, MKT 295 ECO S-Line 0233-2020-01 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät R290 aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler Kältemittel keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Zusätzliche Sicherheitshinweise im Umgang mit Kältemittel R290..........4 1.3 Kennzeichnung von Hinweisen....................... 5 1.4 Personalqualifikation........................5 1.5 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.6 Sicherheitsbewusstes Arbeiten....................... 6 1.7 Sicherheitshinweise für den Betreiber..................... 6 1.8 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Serie MKT ECO Sicherheits- und Im Sinne des Umweltschutzes sind diese Geräte ausschließlich fachmännisch zu ent- Anwenderhinweise sorgen. Die Sicherheitshinweise in Bezug auf die 1.1 Allgemeine Sicherheitshinweise Raumgröße sowie die Brennbarkeit des Kälte- Lesen Sie vor der ersten Inbetriebnahme des mittels dürfen nicht vom Gerät entfernt werden. -
Seite 5: Kennzeichnung Von Hinweisen
Der Eingriff in den Kältekreislauf das aus- schließlich durch zertifiziertes Fachpersonal WARNUNG! unter Berücksichtigung der Sicherheitsanwei- Diese Kombination aus Symbol und Signalwort sungen des Herstellers erfolgen. weist auf eine möglicherweise gefährliche Situ- Wartung und Reparatur darf nur durch autori- ation hin, die zum Tod oder zu schweren Verlet- sierte Personen durchgeführt werden, die ent- zungen führen kann, wenn sie nicht gemieden sprechende Fachkenntnisse in Bezug auf... -
Seite 6: Sicherheitsbewusstes Arbeiten
REMKO Serie MKT ECO 1.6 Sicherheitsbewusstes Arbeiten Niemals die Gehäusehülle durchbohren oder das Gerät mit Feuer in Kontakt bringen. Die in dieser Anleitung aufgeführten Sicherheits- Räume in denen Kältemittel austreten kann hinweise, die bestehenden nationalen Vorschriften sind ausreichend zu be- und entlüften. Sonst zur Unfallverhütung sowie eventuelle interne... -
Seite 7: Sicherheitshinweise Für Montage-, Wartungs- Und Inspektionsarbeiten
Nichts auf dem Gerät abstellen oder drauf sitzen. Gerät nicht mit defektem Kabel oder defekter Steckdose betreiben. Vor Reinigung des Gerätes Netzstecker ziehen. 1.8 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten Arbeitsbereich prüfen Vor Arbeitsbeginn an Geräten mit brennbaren Kältemitteln muss sichergestellt sein, dass mögliche Zündquellen entfernt werden und die Gefahr einer Entzündung von Kältemitteln aus- geschlossen ist. -
Seite 8: Ausreichende Belüftung
REMKO Serie MKT ECO Mögliche Zündquellen entfernen Reparaturen an geschlossenen Kompo- nenten Kältemittelaustritt in Kombination mit entspre- chender Zündquellen führt zu Explosion. Jeg- Vor der Reparatur von geschlossenen Kompo- liche Zündquellen sind daher zu jeder Zeit vom nenten/Gehäuseteilen muss das Gerät span- Arbeitsbereich fernzuhalten! Dazu gehört auch... - Seite 9 Erkennen brennbarer Kältemittel 1. Ablassen des Kältemittels Verwenden Sie bei der Suche nach Kältemittel- 2. Spülen des Systems mit Schutzgas Leckagen unter keinen Umständen mögliche 3. Vakuumieren Zündquellen. Die Verwendung eine Lecksuch- 4. Ggf. Schritte 2 und 3 wiederholen lampe oder andere vergleichbare Geräten mit 5.
-
Seite 10: Eigenmächtiger Umbau Und Veränderungen
Abnehmer im zeitlichen Zusammenhang mit Ver- kauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat. Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“ aufgeführt. Darüber hinaus können nur zwischen den Vertragspartnern Sondervereinbarungen getroffen werden. -
Seite 11: Technische Daten
Technische Daten 2.1 Gerätedaten MKT 255 MKT 295 MKT 255 MKT 295 Baureihe Betriebsweise Lokales Kompakt-Klimagerät zum Kühlen Nennkühlleistung Energieeffizienzklasse Kühlen Energieeffizienzgröße EER Energieverbrauch, stündlich kWh/60 min Einsatzbereich (Raumvolumen), ca. Einstellbereich Innengerät °C +16 bis +32 Arbeitsbereich Innengerät °C/%r.F. +16 bis +35/35 bis 85 Kältemittel R290 Kältemittel, Grundmenge... -
Seite 12: Aufbau Und Funktion
REMKO Serie MKT ECO Aufbau und Funktion Gerätebeschreibung Das lokale Klimagerät eignet sich besonders für den flexiblen Einsatz. Das lokale Raumklimagerät besteht aus einem Gerät zur Fußboden-Aufstellung im Innenbereich und einen Abluftschlauch zur Abführung der Wärme. Das Innengerät nimmt die im zu küh- lenden Raum befindliche Wärme im Verdampfer... -
Seite 13: Bedienung
Bedienung Die Bedienung kann über das am Gerät befindliche Bedienungstableau oder über die serienmäßige Infrarot- Fernbedienung erfolgen. Die Funktionsbedienung der Tasten untereinander ist identisch, die Bezeichnung kann Unterschiede aufweisen. Vor Inbetriebnahme der Infrarot-Fernbedienung sind die Batterien korrekt ein- zusetzen. Abb. 3: Fernbedienung und Bedienungstableau Legende Taste "TIMER"... - Seite 14 REMKO Serie MKT ECO Tasten "▲/▼- THERMO/TIMER CONTROL" Infrarot-Fernbedienung Allgemeine Hinweise Durch Betätigen der Tasten "▲/▼" kann die Soll- temperatur eingestellt werden. Diese kann in Bei eingeschaltetem Gerät wird jede Änderung einem Bereich von 16 bis 32 °C in 1 °C Schritten in den Einstellungen automatisch an das eingestellt werden.
-
Seite 15: Montage Und Installation
Montage und Installation Kontrollieren Sie, ob der Stopfen des Konden- satablaufes vorhanden und korrekt aufgesetzt Montage- und Geräteaufstellanweisung ist. Es besteht die Gefahr eines unkontroll- ierten Kondensataustritts nach der Inbetrieb- Das Gerät wird an dem gewünschten Ort, mit der nahme. Austrittsseite zum Raum, aufgestellt. - Seite 16 REMKO Serie MKT ECO Ableiten der warmen Abluft Über eine Wanddurchführung Der mitgelieferte Schlauch wird fest mit einer Wanddurchführung verbunden. Eine passende HINWEIS! Durchführung ist als Zubehör erhältlich (Abb. 11). Der Abluftschlauch ist immer mit Steigung in Luftrichtung zu verlegen und darf nicht verlän- gert werden! Das Gerät erzeugt im Kühlbetrieb feuchtwarme...
-
Seite 17: Inbetriebnahme
Kunststoffhülle gegen Staub. Unbefristete Außerbetriebnahme Die Deinstallation der gesamten Anlage kann unter umwelttechnischen Gesichtspunkten nur durch eine Fachfirma ausgeführt werden. Die REMKO GmbH & Co. KG oder Ihr zuständiger Vertrags- partner nennen Ihnen gerne einen Kältefachbetrieb in Ihrer Nähe. -
Seite 18: Elektrischer Anschluss
REMKO Serie MKT ECO Elektrischer Anschluss Elektrisches Anschlussschema CN 3 CN 6 CN 4 CN 2 CN 1 CN 5 Abb. 12: Elektrisches Anschlussschema A: Spannungsversorgung 5: Ventilatormotor Verdampfer 1: Infrarotempfänger 6: Verdichter 2: Schwimmerschalter 7: Übertemperaturschutz Verdichter 3: Temperaturfühler 8: Ventilatormotor Verflüssiger... -
Seite 19: Störungsbeseitigung Und Kundendienst
Störungsbeseitigung und Kundendienst Das Gerät wurde unter Einsatz modernster Fertigungsmethoden hergestellt und mehrfach auf seine ein- wandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte das Gerät nach untenstehender Liste. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, benachrichtigen Sie bitte Ihren nächsten Fachhändler. -
Seite 20: Fehlerbeschreibung
REMKO Serie MKT ECO Fehlerbeschreibung Ursache Abhilfe Kondensatwasseraustritt am Gerät. Gerät steht schief. Aufrecht stellen. Der Stopfen des Kondensatablaufes Stopfen korrekt aufstecken ist nicht korrekt aufgesteckt oder oder falls erforderlich ersetzen. beschädigt. Störanzeige durch Code Fehelrcode Fehlerbeschreibung Fehlerbehebung Sensor Raumtemperatur defekt... -
Seite 21: Pflege Und Wartung
Pflege und Wartung Filterreinigung Das Gerät ist mit einem Luftfilter ausgerüstet. Die regelmäßige Pflege und Beachtung einiger Dieser kann an der Rückseite herausgezogen Grundvoraussetzungen gewährleisten einen stö- werden. Die Reinigung der Filter muss in regelmä- rungsfreien Betrieb und eine lange Lebensdauer ßigen Zeitabständen durchgeführt werden. -
Seite 22: Gerätedarstellung Und Ersatzteilliste
REMKO Serie MKT ECO Gerätedarstellung und Ersatzteilliste 11.1 Gerätedarstellung MKT 255 ECO, MKT 255 ECO , MKT 295 ECO, MKT 295 ECO Abb. 14: Explosionszeichnung Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 23: Ersatzteilliste
11.2 Ersatzteilliste Für Ersatzteilbestellungen wenden Sie sich bitte direkt an die REMKO GmbH & Co. KG. Alle ihrem Gerät zugehörigen Ersatzteilnummern finden Sie im Downloadbereich auf www.remko.de. WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. -
Seite 24: Bezeichnung
REMKO Serie MKT ECO MKT 255 ECO, MKT 255 ECO Bezeichnung MKT 295 ECO, MKT 295 ECO Gehäuseteil Umluftventilatormotor unten Schutzgitter Umluftventilator Umluftventilatormotor Ventilatorlager Gehäuseteil Umluftventilatormotor oben Verdampfer Temperatursensor Umluft Befestigung Umluftsensor Abdeckung Netzzuleitung Luftfilter Abdeckung Luftfilter Geräterückseite Anzeigeplatine Bedienfeld... -
Seite 25: Index
Index Ableiten der warmen Abluft ....16 Recycling ......10 Anschlussschema, elektrisches . - Seite 26 REMKO Serie MKT ECO...
-
Seite 28: Remko Qualität Mit System
REMKO QUALITÄT MIT SYSTEM Klima | Wärme | Neue Energien Telefon +49 (0) 5232 606-0 REMKO GmbH & Co. KG Hotline National +49 (0) 5232 606-0 Klima- und Wärmetechnik Telefax +49 (0) 5232 606-260 Im Seelenkamp 12 E-mail info@remko.de Hotline International 32791 Lage Internet www.remko.de...
