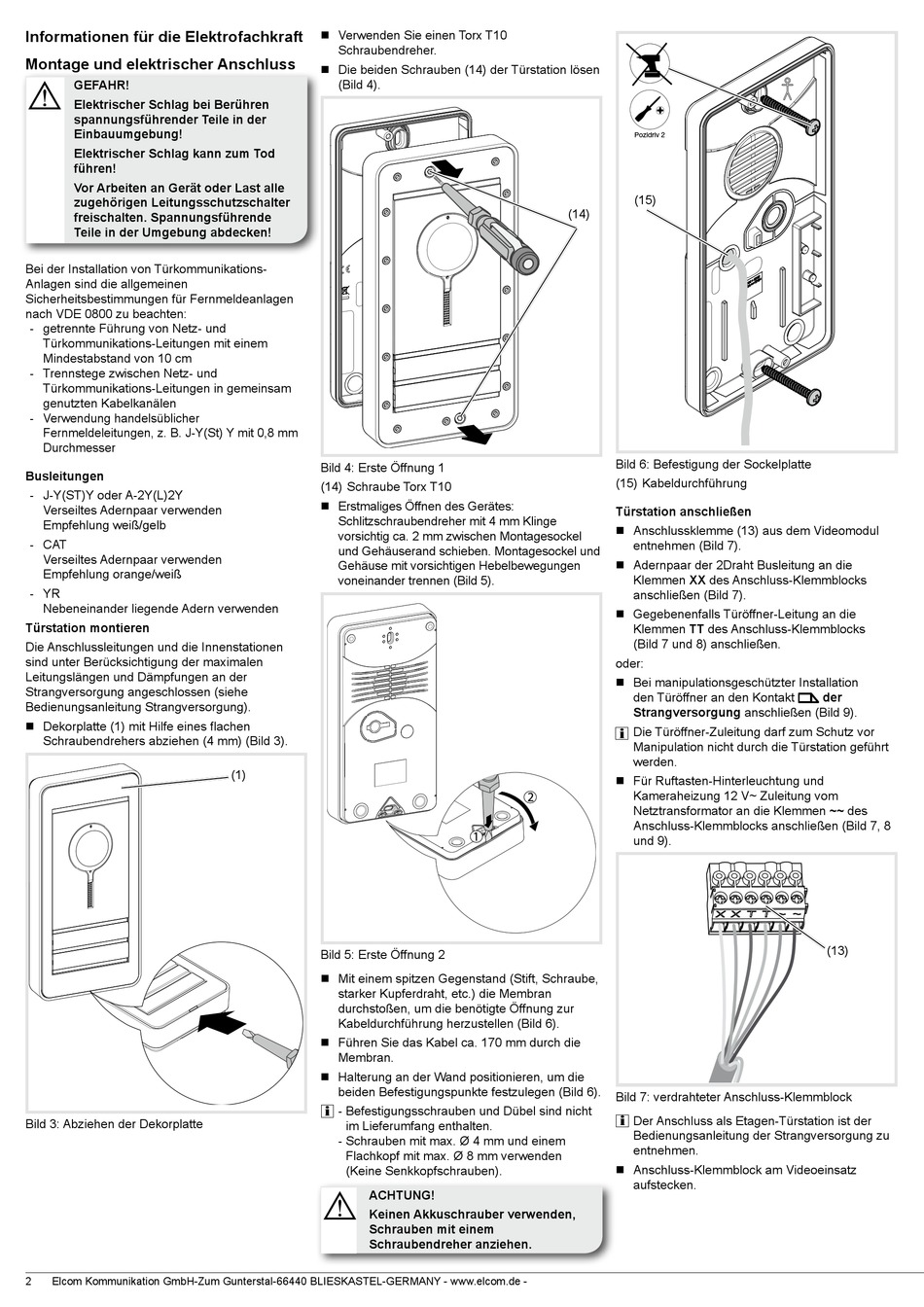

Informationen für die Elektrofachkraft
Montage und elektrischer Anschluss
GEFAHR!
ç
Elektrischer Schlag bei Berühren
spannungsführender Teile in der
Einbauumgebung!
Elektrischer Schlag kann zum Tod
führen!
Vor Arbeiten an Gerät oder Last alle
zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende
Teile in der Umgebung abdecken!
Bei der Installation von Türkommunikations-
Anlagen sind die allgemeinen
Sicherheitsbestimmungen für Fernmeldeanlagen
nach VDE 0800 zu beachten:
- getrennte Führung von Netz- und
Türkommunikations-Leitungen mit einem
Mindestabstand von 10 cm
- Trennstege zwischen Netz- und
Türkommunikations-Leitungen in gemeinsam
genutzten Kabelkanälen
- Verwendung handelsüblicher
Fernmeldeleitungen, z. B. J-Y(St) Y mit 0,8 mm
Durchmesser
Busleitungen
- J-Y(ST)Y oder A-2Y(L)2Y
Verseiltes Adernpaar verwenden
Empfehlung weiß/gelb
- CAT
Verseiltes Adernpaar verwenden
Empfehlung orange/weiß
- YR
Nebeneinander liegende Adern verwenden
Türstation montieren
Die Anschlussleitungen und die Innenstationen
sind unter Berücksichtigung der maximalen
Leitungslängen und Dämpfungen an der
Strangversorgung angeschlossen (siehe
Bedienungsanleitung Strangversorgung).
„ Dekorplatte (1) mit Hilfe eines flachen
Schraubendrehers abziehen (4 mm) (Bild 3).
Bild 3: Abziehen der Dekorplatte
2
Elcom Kommunikation GmbH-Zum Gunterstal-66440 BLIESKASTEL-GERMANY - www.elcom.de -
„ Verwenden Sie einen Torx T10
Schraubendreher.
„ Die beiden Schrauben (14) der Türstation lösen
(Bild 4).
Bild 4: Erste Öffnung 1
(14) Schraube Torx T10
„ Erstmaliges Öffnen des Gerätes:
Schlitzschraubendreher mit 4 mm Klinge
vorsichtig ca. 2 mm zwischen Montagesockel
und Gehäuserand schieben. Montagesockel und
Gehäuse mit vorsichtigen Hebelbewegungen
voneinander trennen (Bild 5).
(1)
Bild 5: Erste Öffnung 2
„ Mit einem spitzen Gegenstand (Stift, Schraube,
starker Kupferdraht, etc.) die Membran
durchstoßen, um die benötigte Öffnung zur
Kabeldurchführung herzustellen (Bild 6).
„ Führen Sie das Kabel ca. 170 mm durch die
Membran.
„ Halterung an der Wand positionieren, um die
beiden Befestigungspunkte festzulegen (Bild 6).
i
- Befestigungsschrauben und Dübel sind nicht
im Lieferumfang enthalten.
- Schrauben mit max. Ø 4 mm und einem
Flachkopf mit max. Ø 8 mm verwenden
(Keine Senkkopfschrauben).
ACHTUNG!
ç
Keinen Akkuschrauber verwenden,
Schrauben mit einem
Schraubendreher anziehen.
Pozidriv 2
(15)
(14)
Bild 6: Befestigung der Sockelplatte
(15) Kabeldurchführung
Türstation anschließen
„ Anschlussklemme (13) aus dem Videomodul
entnehmen (Bild 7).
„ Adernpaar der 2Draht Busleitung an die
Klemmen XX des Anschluss-Klemmblocks
anschließen (Bild 7).
„ Gegebenenfalls Türöffner-Leitung an die
Klemmen TT des Anschluss-Klemmblocks
(Bild 7 und 8) anschließen.
oder:
„ Bei manipulationsgeschützter Installation
den Türöffner an den Kontakt
Strangversorgung anschließen (Bild 9).
Die Türöffner-Zuleitung darf zum Schutz vor
i
Manipulation nicht durch die Türstation geführt
werden.
„ Für Ruftasten-Hinterleuchtung und
Kameraheizung 12 V~ Zuleitung vom
Netztransformator an die Klemmen ~~ des
Anschluss-Klemmblocks anschließen (Bild 7, 8
und 9).
Bild 7: verdrahteter Anschluss-Klemmblock
i
Der Anschluss als Etagen-Türstation ist der
Bedienungsanleitung der Strangversorgung zu
entnehmen.
„ Anschluss-Klemmblock am Videoeinsatz
aufstecken.
der
(13)
