Türstation einsetzen
Die Systemeinstellungen sind abgeschlossen.
„ Verwenden Sie einen Torx T10
Schraubendreher.
„ Türstation auf die Halterung setzen und
die beiden Schrauben an der Vorderseite
festziehen (Bild 12).

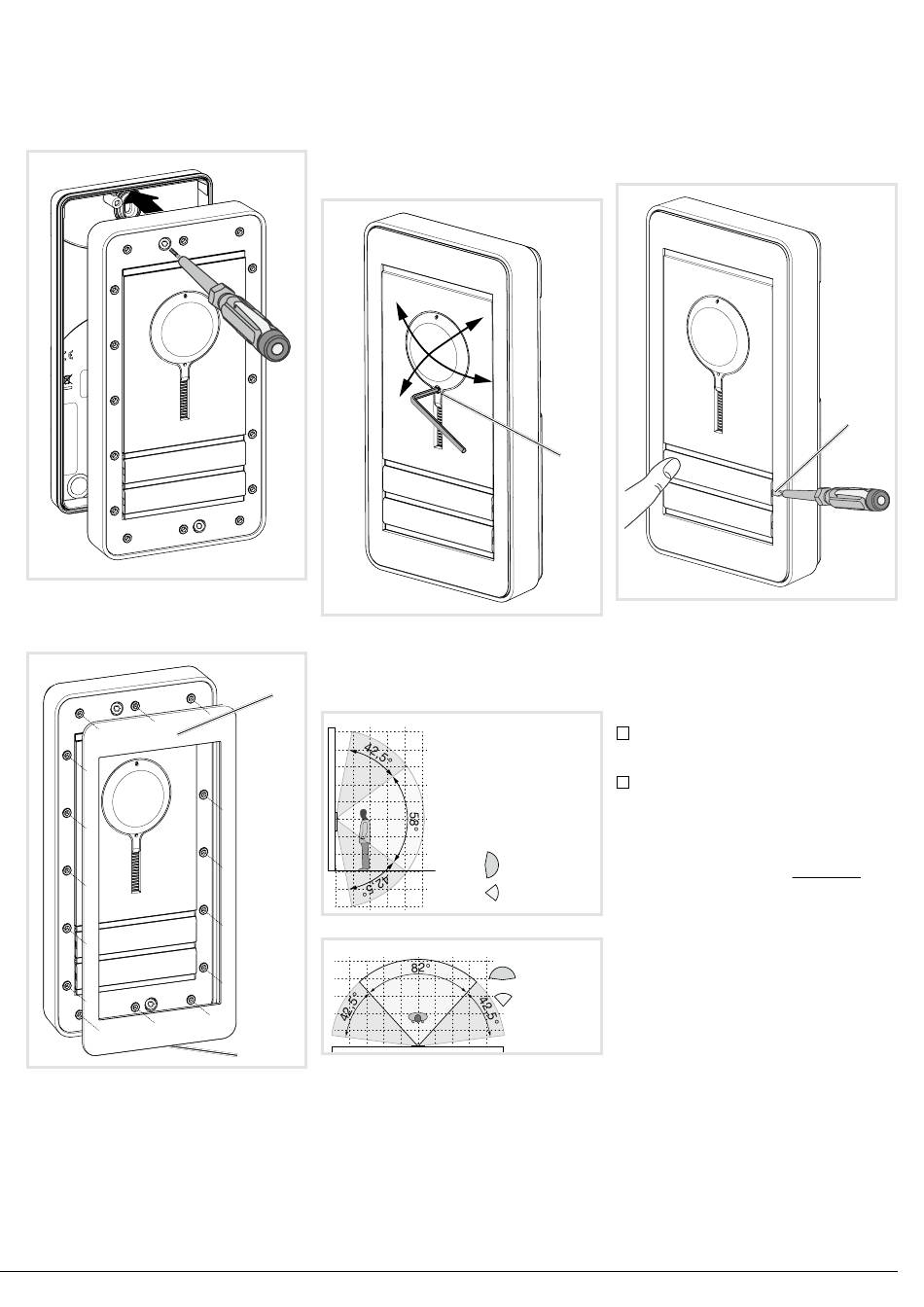

Bild 12: Türstation einsetzen
„ Mitgelieferte Dekorplatte (1) auf die Türstation
stecken, so dass der Clip-Mechanismus (16)
nach unten weist (Bild 13).
Bild 13: Aufsetzen der Dekorplatte
(16) Clip-Mechanismus
5
Elcom Kommunikation GmbH-Zum Gunterstal-66440 BLIESKASTEL-GERMANY - www.elcom.de -
Kamera ausrichten
Um das Kamerabild an die Gegebenheiten vor
Ort anzupassen, kann die Kamera ausgerichtet
werden (Bild 14, 15 und 16).
Die Türstation ist installiert.
„ Die Fixierschraube für die Kamera mit dem
beiliegenden Inbusschlüssel 1,5 mm lösen
(Bild 14).
„ Eine Innenstation Video von der Türstation per
Ruftaster rufen.
Bild 14: Ausrichtung der Kamera
„ Kamera ausrichten (Bild 15/16).
Der Eingangsbereich ist auf dem Display der
Innenstation Video gut einsehbar.
(1)
„ Kamera mit der Schraube (4) wieder fixieren.
1
2 m
Bild 15: Vertikale Kameraausrichtung
2
1
0
2
1
(16)
Bild 16: Horizontale Kameraausrichtung
(4)
2 m
1
0
1
vertikaler
Schwenkbereich
2
vertikaler
Öffnungswinkel
1
2 m
horizontaler
Schwenkbereich
horizontaler
Öffnungswinkel
Ruftaster beschriften
„ Ruftaster einseitig gedrückt halten.
Auf der gegenüberliegenden Seite wird die
Hebelöffnung (17) für einen Schraubendreher
zugänglich.
„ Schraubendreher in der Hebelöffnung (17)
ansetzen und Arretierung lösen (Bild 17).
„ Abdeckblende mit Namensschild-Einlage
abnehmen.
Bild 17: Namensschild Abdeckung lösen
(17) Hebelöffnung
„ Bei Bedarf Namensschild-Einlage beschriften.
„ Beschriftete Namensschild-Einlage,
vorbereitete Folie oder vorbereitetes
Beschriftungsband in die Abdeckblende
einlegen und Abdeckblende aufdrücken.
i
Als Namensschild-Einlage kein Papier
verwenden, da Feuchtigkeit und UV-Licht
Papier und Beschriftung beschädigen.
i
Zur Beschriftung eignet sich UV-beständige
Folie mit Laser-Bedruckung sowie
Beschriftungsgeräte für Beschriftungsbänder
- kleine Tasten - 12 mm
- mittlere Tasten - 30 mm.
3) Eine Beschriftungsschablone für DIN A4 Laser-Folie
finden sie auf unserer Homepage www.hager.de als
Download.
Wir empfehlen eine Beschriftung weiß auf schwarz.
