4.2
Rückansicht
Pos. Symbol
1
42V/4A
2
3
4
5
6
7
8
9
10
11
099-005167-EW500
29.06.2010
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Taster, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
Ausgelöste Sicherung durch Betätigen zurücksetzen
Umschalter Schweißstrompolarität (Anzeige Schweißspannung)
Je nach gewählter Polarität am Schweißbrenner (MIG-Standard oder
Fülldrahtschweißen) ist es notwendig, das Gerät auf diesen Zustand einzustellen um
die korrekte Darstellung der Schweißspannung zu gewährleisten.
Stellung A: MIG-Standardschweißen (ab Werk)
Stellung B: Fülldrahtschweißen (selbstschützend)
Anschluss Erdung (PE)
Anschluss für grün-gelbe Erdungsleitung aus Zwischenschlauchpaket
Anschlussbuchse 7-polig
Steuerleitung Drahtvorschubgerät
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Sicherungselemente für Schutzgasflasche (Gurt / Kette)
Austrittsöffnung Kühlluft
Aufnahme Schutzgasflasche
Transportrollen, Bockrollen
Netzanschlusskabel
Zugentlastung Zwischenschlauchpaket

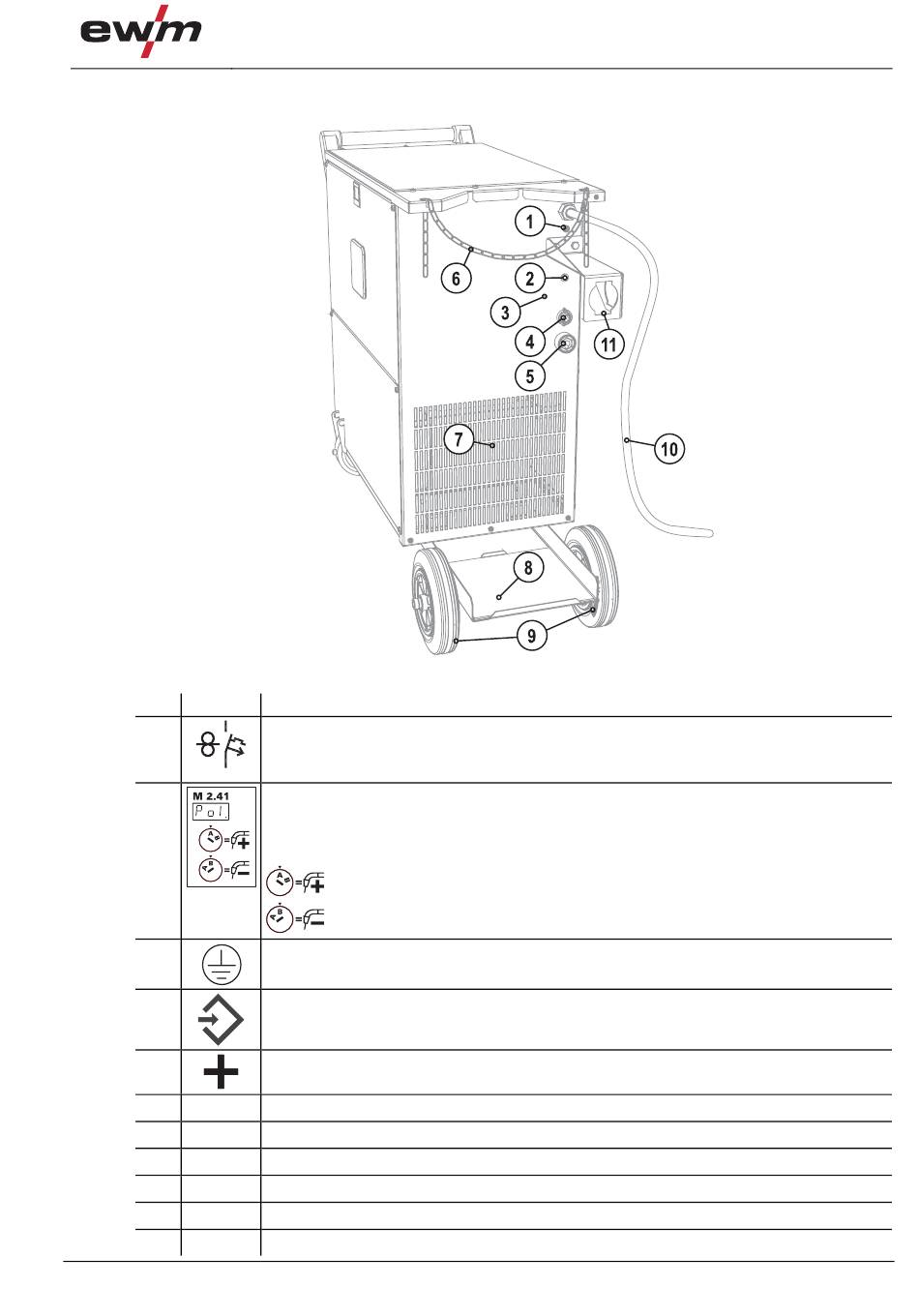

Abbildung 4-2
Rückansicht
15
