français
8.4 Blocage de l'arbre
8
7

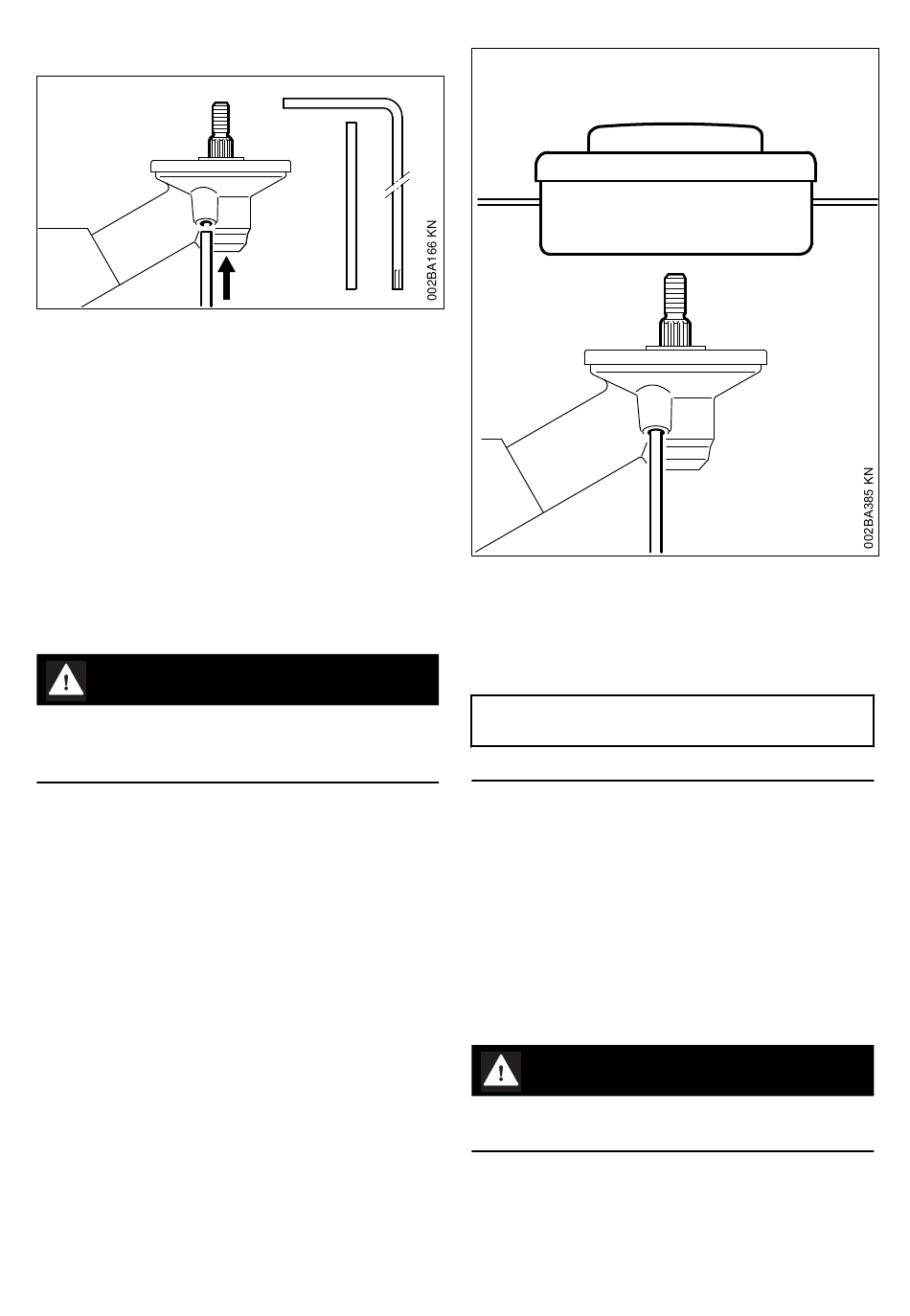

Pour le montage et le démontage des outils de
coupe, il faut bloquer l'arbre (2) à l'aide du man‐
drin de calage (7) ou du tournevis coudé (7). Les
pièces font partie du jeu de pièces joint à la
livraison de la machine ou sont livrables à titre
d'accessoire optionnel.
► Glisser le mandrin de calage (7) ou le tourne‐
vis coudé (7) dans l'orifice (8) du réducteur –
jusqu'en butée – en exerçant seulement une
légère pression ;
► faire jouer l'arbre, l'écrou ou l'outil de coupe
jusqu'à ce que le mandrin s'encliquette et que
l'arbre soit bloqué.
8.5

Montage de l'outil de coupe

AVERTISSEMENT
Monter le capot protecteur qui convient pour l'ou‐
til de coupe respectivement utilisé – voir « Mon‐
tage des dispositifs de protection ».
8.6 Montage de la tête faucheuse
avec prise filetée
Conserver précieusement le folio joint à la tête
faucheuse.
52
2
7
8 Montage de l'outil de coupe
► Poser le disque de pression.
► Visser la tête faucheuse sur l'arbre (1) en tour‐
nant dans le sens inverse des aiguilles d'une
montre, jusqu'en appui.
► Bloquer l'arbre.
► Serrer fermement la tête faucheuse.
AVIS
Enlever l'outil inséré pour bloquer l'arbre.
8.7 Démontage de la tête fau‐
cheuse
► Bloquer l'arbre.
► Faire tourner la tête faucheuse dans le sens
des aiguilles d'une montre.
8.8 Montage d'un outil de coupe
métallique
Conserver précieusement l'emballage et le folio
joint à l'outil de coupe métallique.
AVERTISSEMENT
Mettre des gants de protection – risque de bles‐
sure sur les tranchants acérés.
Ne monter qu'un seul outil de coupe métallique !
1
0458-570-9421-E
