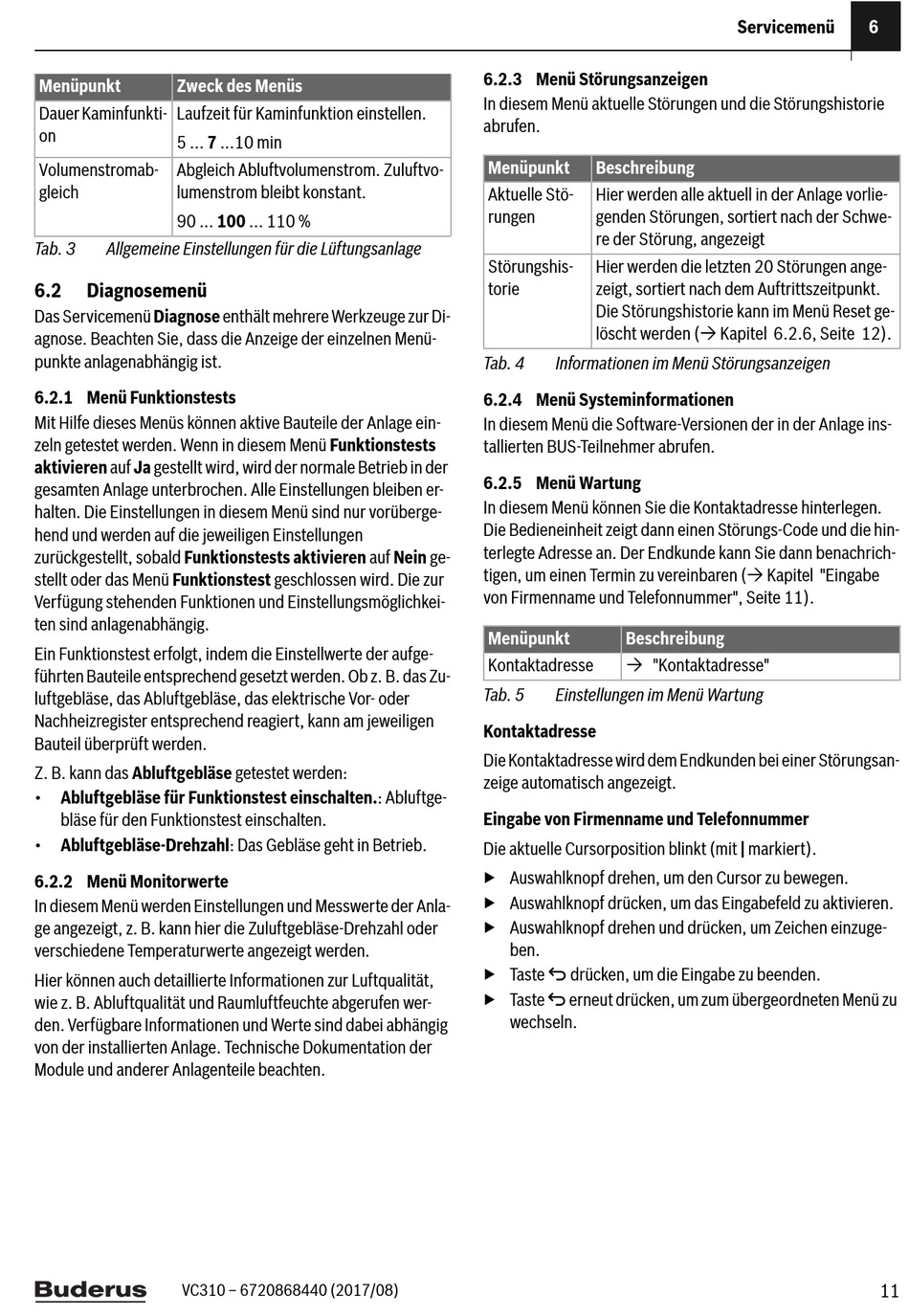

Menüpunkt
Zweck des Menüs
Dauer Kaminfunkti-
Laufzeit für Kaminfunktion einstellen.
on
5 ... 7 ...10 min
Volumenstromab-
Abgleich Abluftvolumenstrom. Zuluftvo-
gleich
lumenstrom bleibt konstant.
90 ... 100 ... 110 %
Tab. 3
Allgemeine Einstellungen für die Lüftungsanlage
6.2
Diagnosemenü
Das Servicemenü Diagnose enthält mehrere Werkzeuge zur Di-
agnose. Beachten Sie, dass die Anzeige der einzelnen Menü-
punkte anlagenabhängig ist.
6.2.1 Menü Funktionstests
Mit Hilfe dieses Menüs können aktive Bauteile der Anlage ein-
zeln getestet werden. Wenn in diesem Menü Funktionstests
aktivieren auf Ja gestellt wird, wird der normale Betrieb in der
gesamten Anlage unterbrochen. Alle Einstellungen bleiben er-
halten. Die Einstellungen in diesem Menü sind nur vorüberge-
hend und werden auf die jeweiligen Einstellungen
zurückgestellt, sobald Funktionstests aktivieren auf Nein ge-
stellt oder das Menü Funktionstest geschlossen wird. Die zur
Verfügung stehenden Funktionen und Einstellungsmöglichkei-
ten sind anlagenabhängig.
Ein Funktionstest erfolgt, indem die Einstellwerte der aufge-
führten Bauteile entsprechend gesetzt werden. Ob z. B. das Zu-
luftgebläse, das Abluftgebläse, das elektrische Vor- oder
Nachheizregister entsprechend reagiert, kann am jeweiligen
Bauteil überprüft werden.
Z. B. kann das Abluftgebläse getestet werden:
Abluftgebläse für Funktionstest einschalten.: Abluftge-
bläse für den Funktionstest einschalten.
Abluftgebläse-Drehzahl: Das Gebläse geht in Betrieb.
6.2.2 Menü Monitorwerte
In diesem Menü werden Einstellungen und Messwerte der Anla-
ge angezeigt, z. B. kann hier die Zuluftgebläse-Drehzahl oder
verschiedene Temperaturwerte angezeigt werden.
Hier können auch detaillierte Informationen zur Luftqualität,
wie z. B. Abluftqualität und Raumluftfeuchte abgerufen wer-
den. Verfügbare Informationen und Werte sind dabei abhängig
von der installierten Anlage. Technische Dokumentation der
Module und anderer Anlagenteile beachten.
VC310 – 6720868440 (2017/08)
6.2.3 Menü Störungsanzeigen
In diesem Menü aktuelle Störungen und die Störungshistorie
abrufen.
Menüpunkt
Beschreibung
Aktuelle Stö-
Hier werden alle aktuell in der Anlage vorlie-
rungen
genden Störungen, sortiert nach der Schwe-
re der Störung, angezeigt
Störungshis-
Hier werden die letzten 20 Störungen ange-
torie
zeigt, sortiert nach dem Auftrittszeitpunkt.
Die Störungshistorie kann im Menü Reset ge-
löscht werden ( Kapitel 6.2.6, Seite 12).
Tab. 4
Informationen im Menü Störungsanzeigen
6.2.4 Menü Systeminformationen
In diesem Menü die Software-Versionen der in der Anlage ins-
tallierten BUS-Teilnehmer abrufen.
6.2.5 Menü Wartung
In diesem Menü können Sie die Kontaktadresse hinterlegen.
Die Bedieneinheit zeigt dann einen Störungs-Code und die hin-
terlegte Adresse an. Der Endkunde kann Sie dann benachrich-
tigen, um einen Termin zu vereinbaren ( Kapitel "Eingabe
von Firmenname und Telefonnummer", Seite 11).
Menüpunkt
Beschreibung
 "Kontaktadresse"
Kontaktadresse
Tab. 5
Einstellungen im Menü Wartung
Kontaktadresse
Die Kontaktadresse wird dem Endkunden bei einer Störungsan-
zeige automatisch angezeigt.
Eingabe von Firmenname und Telefonnummer
Die aktuelle Cursorposition blinkt (mit | markiert).
▶ Auswahlknopf drehen, um den Cursor zu bewegen.
▶ Auswahlknopf drücken, um das Eingabefeld zu aktivieren.
▶ Auswahlknopf drehen und drücken, um Zeichen einzuge-
ben.
▶ Taste d drücken, um die Eingabe zu beenden.
▶ Taste d erneut drücken, um zum übergeordneten Menü zu
wechseln.
Servicemenü
