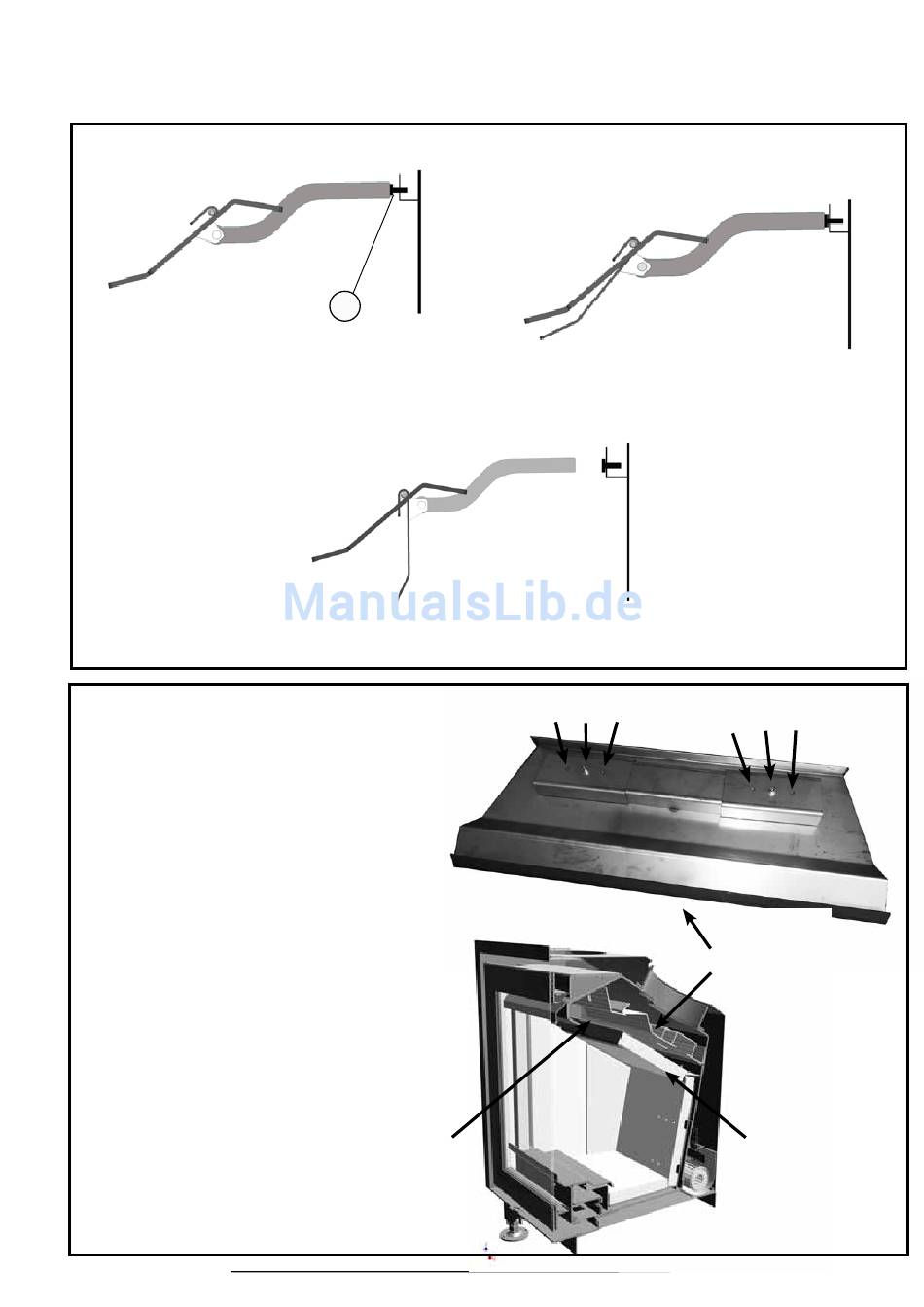

2.5.2 REGULIERUNG KLAPPE VENUS
In Abhängigkeit von zu viel oder zu wenige Zug, finden Sie auf die Edelstahl Drosselklappe Bremsplatte, womit
mehr oder weniger Hemmung auftritt.
Einstellbar Edelstahl Drosselklappe
max geschlossen klappe mit tür geschlossen
Bremsplatte
Pos. 2 = Standardeinstellung ab Werk
Pos. 1 = mehr Hemmung (durch zu viel Zug)
Pos. 3 = weniger Hemmung (bei weniger Zug)
1
Tür Ofen
Drosselklappe
MONTAGE - UND BEDIENUNGSANLEITUNG INTERRA
Klappe ofen mit tür geschlossen
2
1 3
2
1 3
Einstellbar Bremsplatte
Bremsplatte
(chamot)
