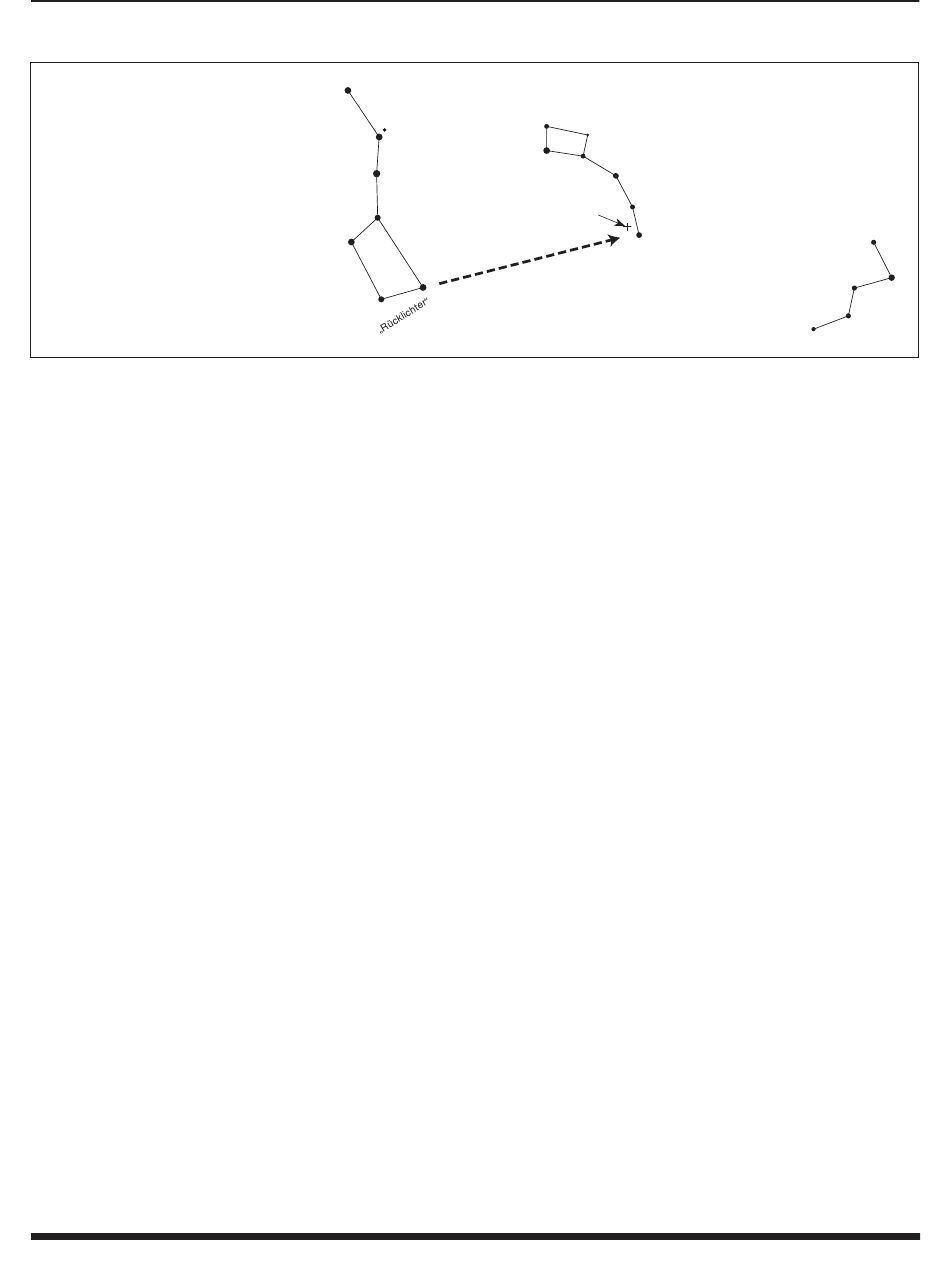

Abbildung 6. Um den Polarstern
am Nachthimmel zu lokalisieren,
blicken Sie nach Norden und suchen
Sie nach dem Großen Wagen. Ziehen
Sie eine imaginäre Linie zwischen
den beiden „Rücklichtern" am „Heck"
des Großen Wagens. Wenn Sie diese
Linie um das Fünffache des Abstands
zwischen diesen Sternen verlängern,
erreichen Sie den Polarstern, der
einen Polabstand von 1° zum
Himmelsnordpol (HNP) hat.
Es empfiehlt sich, vor einem Transpor t des Teleskops das
Sucherfernrohr und seine Halterung von Optikrohr zu entfernen.
Lösen Sie dazu einfach die Rändelschraube an der Gabelhalterung.
Bewahren Sie das Sucherfernrohr und die Halterung in einer
geeigneten Okular- bzw. Zubehörtasche auf.

Fokussieren mit dem Sucherfernrohr

Wenn das Bild beim Blick durch das Sucherfernrohr etwas unscharf
erscheint, müssen Sie es für Ihre Augen fokussieren. Lösen Sie
dazu den Ring für die Fokusarretierung, der sich hinter der Fassung
der Objektivlinse am Gehäuse des Sucherfernrohrs befindet
(Abbildung 3a). Lockern Sie den Ring für die Fokusarretierung
vorerst nur um einige Umdrehungen. Fokussieren Sie das
Sucherfernrohr auf ein entferntes Objekt, indem Sie die Fassung
der Objektivlinse weiter in das Gehäuse des Sucherfernrohrs
hinein- oder aus diesem herausdrehen. Eine präzise Fokussierung
wird beispielsweise erreicht, indem Sie mit dem Sucherfernrohr
einen hellen Stern fokussieren. Sobald das Bild scharf gestellt ist,
drehen Sie den Ring für die Fokusarretierung hinter der Fassung
der Objektivlinse wieder fest. Anschließend sollte keine erneute
Fokussierung mit dem Sucherfernrohr mehr notwendig sein.
5. Einrichten und Verwenden
der parallaktischen Montierung
Während Ihrer Beobachtungen des Nachthimmels haben Sie
sicherlich schon bemerkt, dass sich die Sterne im Laufe der Zeit
langsam von Osten nach Westen zu bewegen scheinen. Diese
scheinbare Bewegung wird durch die Erdrotation verursacht (von
Westen nach Osten). Eine parallaktische Montierung (Abbildung 2)
ist so konstruier t, dass sie diese Bewegung ausgleichen
kann. Dadurch können Sie die Bewegung astronomischer
Objekte problemlos „verfolgen" , ohne dass diese während der
Beobachtungen aus dem Sichtfeld Ihres Teleskops wandern.
Da z u w i rd d a s Te l e s ko p a u s s c h l i e ß l i c h m i t H i l fe d e s
Zeitlupensteuerungskabels langsam auf der Rektaszensionsachse
(RA) nachgeführt. Zuvor muss die RA-Achse der Montierung jedoch
an der Rotations-/Polachse der Erde ausgerichtet werden. Dieser
Vorgang wird als Poljustierung bezeichnet.

Poljustierung

Beobachter auf der nördlichen Hemisphäre erreichen eine ungefähre
Poljustierung, indem Sie die RA-Achse der Montierung auf den
Nord-/Polarstern richten. Dieser hat einen Polabstand von 1° zum
Großer Wagen
(im Sternbild des Großen Bären)
Himmelsnordpol (HNP), der eine Verlängerung der Rotationsachse
der Erde in den Weltraum ist. Sterne in der nördlichen Hemisphäre
scheinen den Himmelsnordpol zu umkreisen.
Um den Polarstern am Himmel zu lokalisieren, blicken Sie nach
Norden, und suchen Sie nach dem Sternbild des Großen Wagen
(Abbildung 6). Die beiden Sterne am „Heck" des Großen Wagens
(„Rücklichter") weisen genau auf den Polarstern.
Beobachter der südlichen Hemisphäre können leider nicht auf einen
hellen Stern nahe des Himmelssüdpols (HSP) zurückgreifen. Der
Polaris Australis (südliches Gegenstück zum Polarstern) besitzt zwar
einen Polabstand von 1° zum HSP, ist jedoch mit bloßem Auge kaum
zu erkennen (Magnitude 5,5).
Im Allgemeinen ist für visuelle Beobachtungen eine ungefähre
Poljustierung ausreichend.
1. Richten Sie die parallaktische Montierung durch Einstellen der
Länge der drei Stativbeine waagerecht aus.
2. Lockern Sie die Breitengradarretierung. Drehen Sie so lange an
der Breitengradeinstellung, bis der Zeiger auf der Breitengradskala
auf den Breitengrad Ihres Standorts zeigt. Wenn Sie den
Breitengrad Ihres Standorts nicht wissen, können Sie in einem
Atlas nachschlagen. Angenommen, der Breitengrad Ihres
Standorts ist 35° Nord, dann stellen Sie den Zeiger auf „35" .
Ziehen Sie dann die Breitengradarretierung wieder fest. Von nun
an muss die Breitengradeinstellung nur dann erneut angepasst
werden, wenn Sie Ihre Beobachtungen an einem anderen, weiter
entfernten Standort durchführen möchten.
3. Lockern Sie die Dek-Arretierschraube, und schwenken Sie
das Optikrohr des Teleskops in eine Position parallel zur
RA-Achse (Abbildung 1). Der Zeiger am Einstellring für
die Deklination sollte auf „90°" weisen. Ziehen Sie dann die
Dek-Arretierschraube wieder an.
4. Lockern Sie die Arretierschraube für die Azimut-Einstellung
an der Basis der parallaktischen Montierung, und richten
Sie das Optikrohr des Teleskops (und die RA-Achse) durch
Drehen der Montierung grob auf den Polarstern aus. Wenn
Sie den Polarstern von Ihrem Standort aus nicht direkt sehen
können, richten Sie das Teleskop mit Hilfe eines Kompass
durch Drehen der Montierung nach Norden aus. Ziehen Sie die
Arretierschraube für die Azimut-Einstellung wieder an.
Die parallaktische Montierung ist nun ungefähr an der Polachse
ausgerichtet. Dies ist für gelegentliche Beobachtungen ausreichend.
Für die Astrofotografie wird eine präzisere Poljustierung empfohlen.
Kleiner Wagen
(im Sternbild des Kleinen Bären)
HNP
Polarstern
Kassiopeia
7
