Xylem WTW Multi 3430 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Xylem Anleitungen
  4. Messgeräte
  5. WTW Multi 3430
  6. Bedienungsanleitung

Xylem WTW Multi 3430 Bedienungsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
Laborgeräte - Glas - Reagenzien
Labworld.at
Mikrobiologie - Hygienekontrolle
Industriestr. 1, 6845 Hohenems, Austria
Tel. +43 (0)5576 76705 Fax +43 (0)5576 76705 7
Email: office@labworld.at

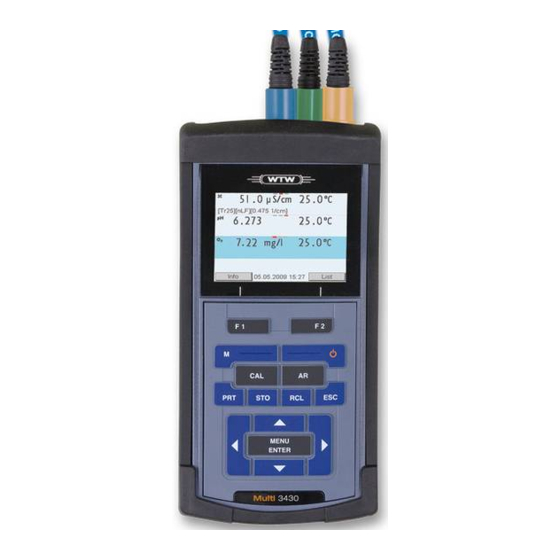

Multi 3430
DIGITALES MESSGERÄT FÜR IDS-SENSOREN
GmbH
BEDIENUNGSANLEITUNG
ba75865d19 04/2015
