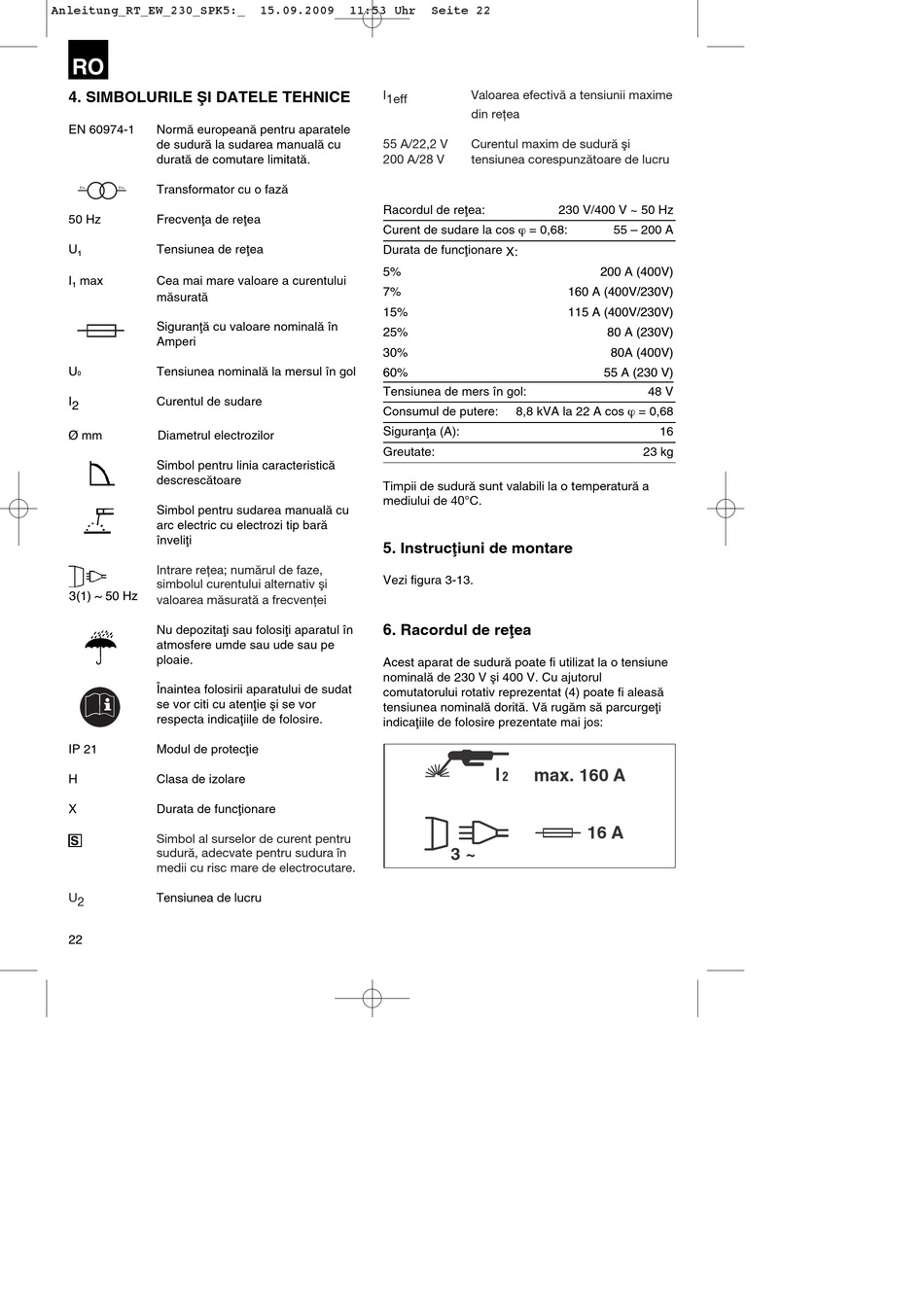

EINHELL RT-EW 230 Originalbetriebsanleitung Seite 22

Anleitung_RT_EW_230_SPK5:_
RO
4. SIMBOLURILE ΩI DATELE TEHNICE
EN 60974-1 Normå europeanå pentru aparatele
de sudurå la sudarea manualå cu
duratå de comutare limitatå.
Transformator cu o fazå
1 1
50 Hz Frecvenøa de reøea
1 1
U Tensiunea de reøea
1
I max Cea mai mare valoare a curentului
1
måsuratå
Siguranøå cu valoare nominalå în
Amperi
U Tensiunea nominalå la mersul în gol
0
I 2 Curentul de sudare
Ø mm Diametrul electrozilor
Simbol pentru linia caracteristicå
descrescåtoare
Simbol pentru sudarea manualå cu
arc electric cu electrozi tip barå
înveliøi
Intrare reţea; numărul de faze,
simbolul curentului alternativ şi
3(1) ~ 50 Hz
valoarea măsurată a frecvenţei
Nu depozitaøi sau folosiøi aparatul în
atmosfere umde sau ude sau pe
ploaie.
Înaintea folosirii aparatului de sudat
se vor citi cu atenøie μi se vor
respecta indicaøiile de folosire.
IP 21 Modul de protecøie
H Clasa de izolare
X Durata de funcøionare
Simbol al surselor de curent pentru
S
sudură, adecvate pentru sudura în
medii cu risc mare de electrocutare.
U 2 Tensiunea de lucru
22
15.09.2009 11:53 Uhr Seite 22
I 1eff
55 A/22,2 V
200 A/28 V
Racordul de reøea:
Curent de sudare la cos ϕ = 0,68:
Durata de funcøionare X:
5%
7%
15%
25%
30%
60%
Tensiunea de mers în gol:
Consumul de putere:
Siguranøa (A):
Greutate:
Timpii de sudură sunt valabili la o temperatură a
mediului de 40°C.
5. Instrucøiuni de montare
Vezi figura 3-13.
6. Racordul de reøea
Acest aparat de sudurå poate fi utilizat la o tensiune
nominalå de 230 V μi 400 V. Cu ajutorul
comutatorului rotativ reprezentat (4) poate fi aleaså
tensiunea nominalå doritå. Vå rugåm så parcurgeøi
indicaøiile de folosire prezentate mai jos:
Valoarea efectivă a tensiunii maxime
din reţea
Curentul maxim de sudură şi
tensiunea corespunzătoare de lucru
230 V/400 V ~ 50 Hz
55 – 200 A
200 A (400V)
160 A (400V/230V)
115 A (400V/230V)
80 A (230V)
80A (400V)
55 A (230 V)
8,8 kVA la 22 A cos ϕ = 0,68
max. 160 A
16 A
3 ~
max. 160 A
16 A
3 ~
48 V
16
23 kg
