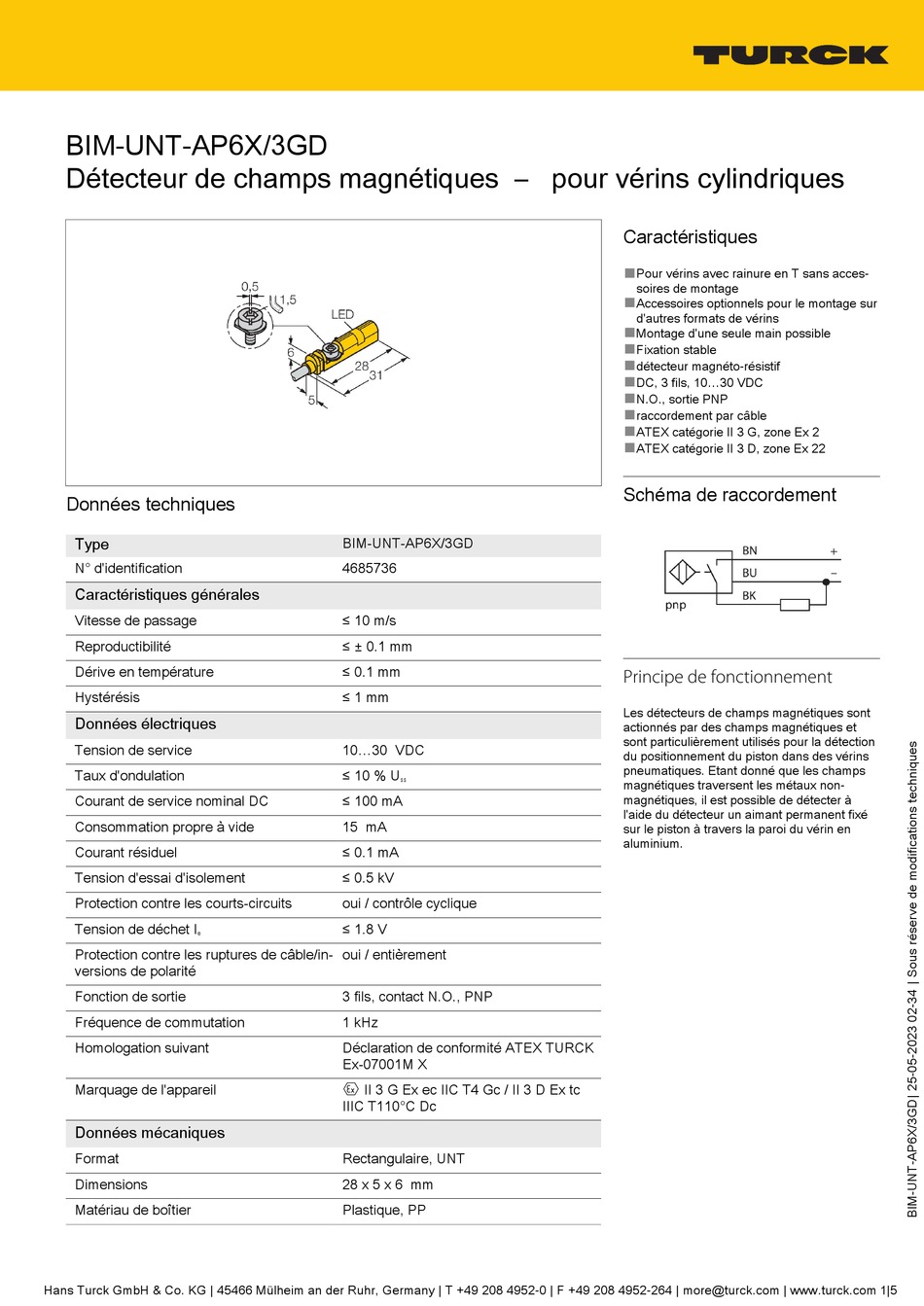

BIM-UNT-AP6X/3GD
Détecteur de champs magnétiques – pour vérins cylindriques
Données techniques
Type
N° d'identification
Caractéristiques générales
Vitesse de passage
Reproductibilité
Dérive en température
Hystérésis
Données électriques
Tension de service
Taux d'ondulation
Courant de service nominal DC
Consommation propre à vide
Courant résiduel
Tension d'essai d'isolement
Protection contre les courts-circuits
Tension de déchet I
e
Protection contre les ruptures de câble/in-
versions de polarité
Fonction de sortie
Fréquence de commutation
Homologation suivant
Marquage de l'appareil
Données mécaniques
Format
Dimensions
Matériau de boîtier
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|5
BIM-UNT-AP6X/3GD
4685736
≤ 10 m/s
≤ ± 0.1 mm
≤ 0.1 mm
≤ 1 mm
10...30 VDC
≤ 10 % U
ss
≤ 100 mA
15 mA
≤ 0.1 mA
≤ 0.5 kV
oui / contrôle cyclique
≤ 1.8 V
oui / entièrement
3 fils, contact N.O., PNP
1 kHz
Déclaration de conformité ATEX TURCK
Ex-07001M X
É II 3 G Ex ec IIC T4 Gc / II 3 D Ex tc
IIIC T110°C Dc
Rectangulaire, UNT
28 x 5 x 6 mm
Plastique, PP
Caractéristiques
■
Pour vérins avec rainure en T sans acces-
soires de montage
■
Accessoires optionnels pour le montage sur
d'autres formats de vérins
■
Montage d'une seule main possible
■
Fixation stable
■
détecteur magnéto-résistif
■
DC, 3 fils, 10...30 VDC
■
N.O., sortie PNP
■
raccordement par câble
■
ATEX catégorie II 3 G, zone Ex 2
■
ATEX catégorie II 3 D, zone Ex 22
Schéma de raccordement
Principe de fonctionnement
Les détecteurs de champs magnétiques sont
actionnés par des champs magnétiques et
sont particulièrement utilisés pour la détection
du positionnement du piston dans des vérins
pneumatiques. Etant donné que les champs
magnétiques traversent les métaux non-
magnétiques, il est possible de détecter à
l'aide du détecteur un aimant permanent fixé
sur le piston à travers la paroi du vérin en
aluminium.
