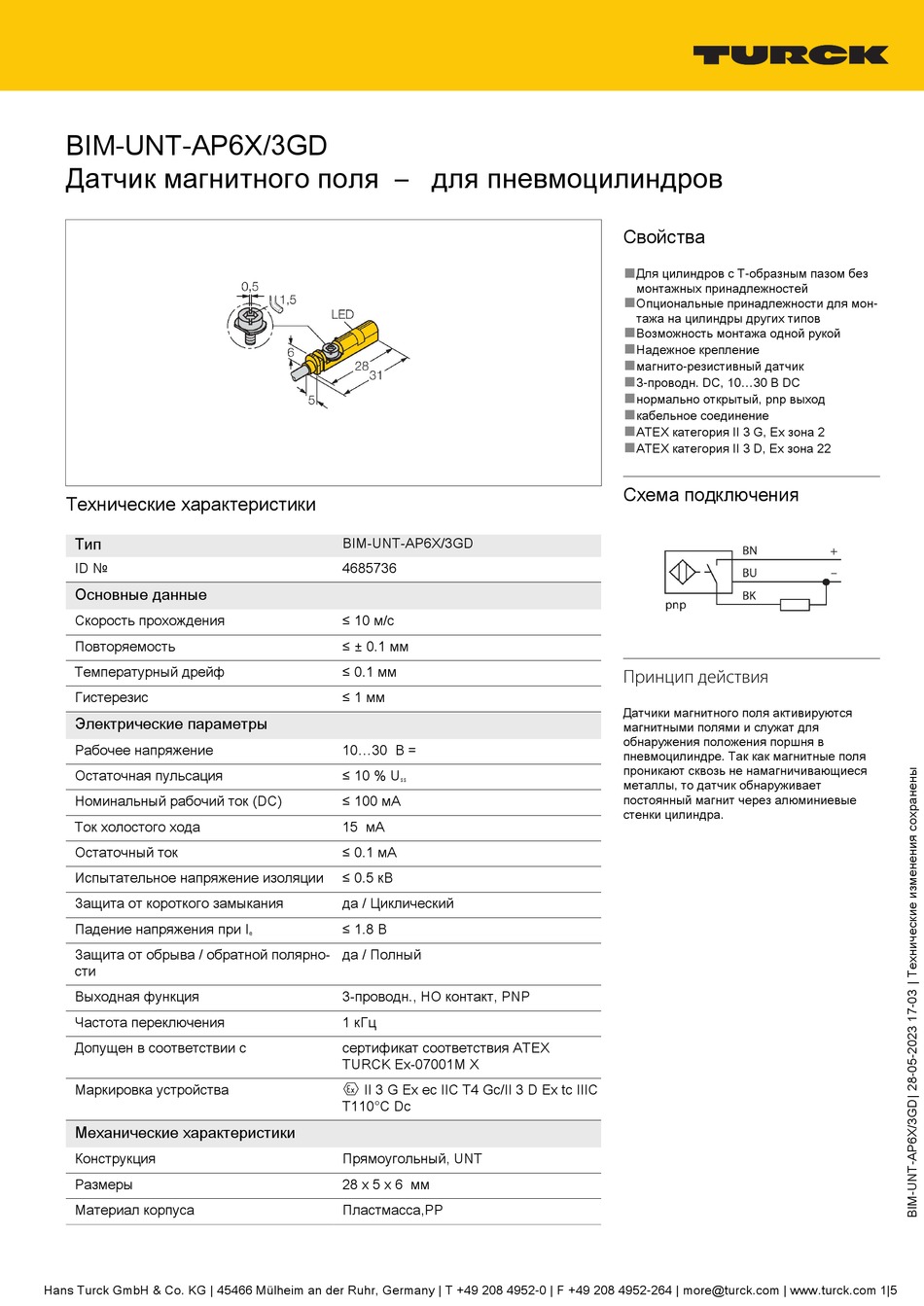

BIM-UNT-AP6X/3GD
Датчик магнитного поля – для пневмоцилиндров
Технические характеристики
Тип
ID №
Основные данные
Скорость прохождения
Повторяемость
Температурный дрейф
Гистерезис
Электрические параметры
Рабочее напряжение
Остаточная пульсация
Номинальный рабочий ток (DC)
Ток холостого хода
Остаточный ток
Испытательное напряжение изоляции
Защита от короткого замыкания
Падение напряжения при I
Защита от обрыва / обратной полярно-
сти
Выходная функция
Частота переключения
Допущен в соответствии с
Маркировка устройства
Механические характеристики
Конструкция
Размеры
Материал корпуса
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|5
BIM-UNT-AP6X/3GD
4685736
≤ 10 м/с
≤ ± 0.1 мм
≤ 0.1 мм
≤ 1 мм
10...30 В =
≤ 10 % U
ss
≤ 100 мА
15 мА
≤ 0.1 мА
≤ 0.5 кВ
да / Циклический
≤ 1.8 В
e
да / Полный
3-проводн., НО контакт, PNP
1 кГц
сертификат соответствия ATEX
TURCK Ex-07001M X
É II 3 G Ex ec IIC T4 Gc/II 3 D Ex tc IIIC
T110°C Dc
Прямоугольный, UNT
28 x 5 x 6 мм
Пластмасса,PP
Свойства
■
Для цилиндров с T-образным пазом без
монтажных принадлежностей
■
Опциональные принадлежности для мон-
тажа на цилиндры других типов
■
Возможность монтажа одной рукой
■
Надежное крепление
■
магнито-резистивный датчик
■
3-проводн. DC, 10...30 В DC
■
нормально открытый, pnp выход
■
кабельное соединение
■
ATEX категория II 3 G, Ex зона 2
■
ATEX категория II 3 D, Ex зона 22
Схема подключения
Принцип действия
Датчики магнитного поля активируются
магнитными полями и служат для
обнаружения положения поршня в
пневмоцилиндре. Так как магнитные поля
проникают сквозь не намагничивающиеся
металлы, то датчик обнаруживает
постоянный магнит через алюминиевые
стенки цилиндра.
