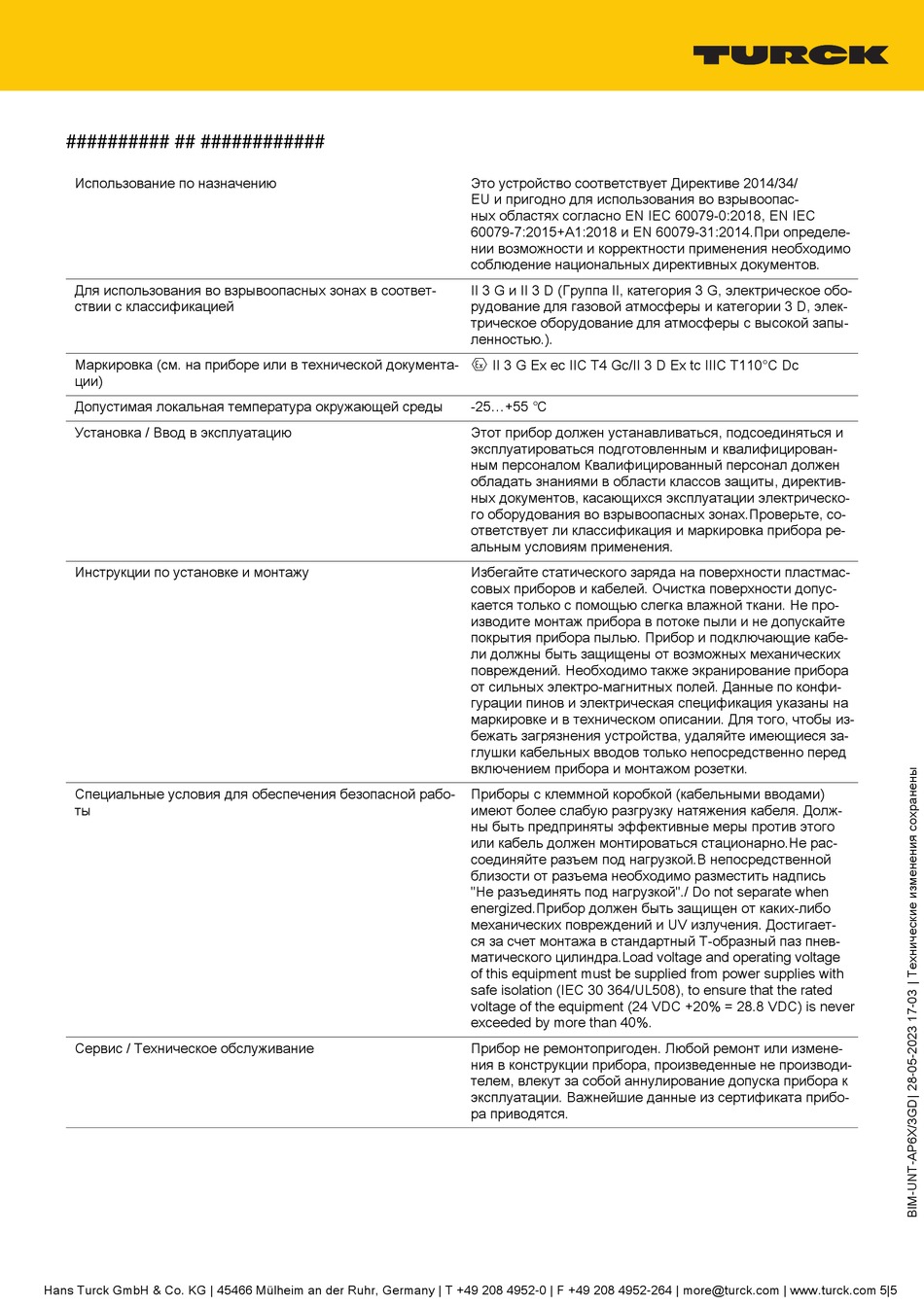

turck BIM-UNT-AP6X/3GD Betriebsanleitung Seite 18

########## ## ############
Использование по назначению
Для использования во взрывоопасных зонах в соответ-
ствии с классификацией
Маркировка (см. на приборе или в технической документа-
ции)
Допустимая локальная температура окружающей среды
Установка / Ввод в эксплуатацию
Инструкции по установке и монтажу
Специальные условия для обеспечения безопасной рабо-
ты
Сервис / Техническое обслуживание
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 5|5
Это устройство соответствует Директиве 2014/34/
EU и пригодно для использования во взрывоопас-
ных областях согласно EN IEC 60079-0:2018, EN IEC
60079-7:2015+A1:2018 и EN 60079-31:2014.При определе-
нии возможности и корректности применения необходимо
соблюдение национальных директивных документов.
II 3 G и II 3 D (Группа II, категория 3 G, электрическое обо-
рудование для газовой атмосферы и категории 3 D, элек-
трическое оборудование для атмосферы с высокой запы-
ленностью.).
É II 3 G Ex ec IIC T4 Gc/II 3 D Ex tc IIIC T110°C Dc
-25...+55 ℃
Этот прибор должен устанавливаться, подсоединяться и
эксплуатироваться подготовленным и квалифицирован-
ным персоналом Квалифицированный персонал должен
обладать знаниями в области классов защиты, директив-
ных документов, касающихся эксплуатации электрическо-
го оборудования во взрывоопасных зонах.Проверьте, со-
ответствует ли классификация и маркировка прибора ре-
альным условиям применения.
Избегайте статического заряда на поверхности пластмас-
совых приборов и кабелей. Очистка поверхности допус-
кается только с помощью слегка влажной ткани. Не про-
изводите монтаж прибора в потоке пыли и не допускайте
покрытия прибора пылью. Прибор и подключающие кабе-
ли должны быть защищены от возможных механических
повреждений. Необходимо также экранирование прибора
от сильных электро-магнитных полей. Данные по конфи-
гурации пинов и электрическая спецификация указаны на
маркировке и в техническом описании. Для того, чтобы из-
бежать загрязнения устройства, удаляйте имеющиеся за-
глушки кабельных вводов только непосредственно перед
включением прибора и монтажом розетки.
Приборы с клеммной коробкой (кабельными вводами)
имеют более слабую разгрузку натяжения кабеля. Долж-
ны быть предприняты эффективные меры против этого
или кабель должен монтироваться стационарно.Не рас-
соединяйте разъем под нагрузкой.В непосредственной
близости от разъема необходимо разместить надпись
"Не разъединять под нагрузкой"./ Do not separate when
energized.Прибор должен быть защищен от каких-либо
механических повреждений и UV излучения. Достигает-
ся за счет монтажа в стандартный Т-образный паз пнев-
матического цилиндра.Load voltage and operating voltage
of this equipment must be supplied from power supplies with
safe isolation (IEC 30 364/UL508), to ensure that the rated
voltage of the equipment (24 VDC +20% = 28.8 VDC) is never
exceeded by more than 40%.
Прибор не ремонтопригоден. Любой ремонт или измене-
ния в конструкции прибора, произведенные не производи-
телем, влекут за собой аннулирование допуска прибора к
эксплуатации. Важнейшие данные из сертификата прибо-
ра приводятся.
