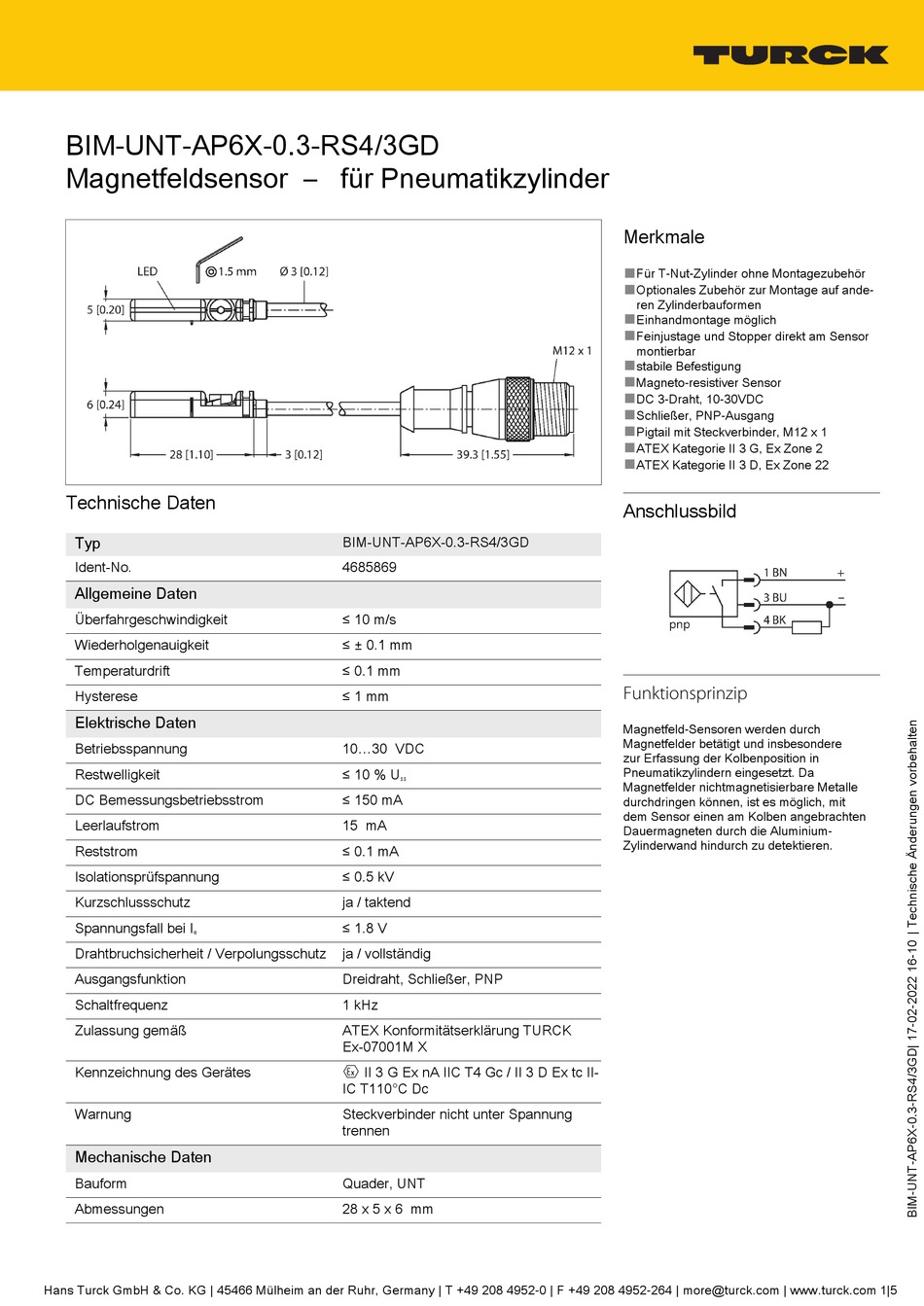

BIM-UNT-AP6X-0.3-RS4/3GD
Magnetfeldsensor – für Pneumatikzylinder
Technische Daten
Typ
Ident-No.
Allgemeine Daten
Überfahrgeschwindigkeit
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Elektrische Daten
Betriebsspannung
Restwelligkeit
DC Bemessungsbetriebsstrom
Leerlaufstrom
Reststrom
Isolationsprüfspannung
Kurzschlussschutz
Spannungsfall bei I
e
Drahtbruchsicherheit / Verpolungsschutz
Ausgangsfunktion
Schaltfrequenz
Zulassung gemäß
Kennzeichnung des Gerätes
Warnung
Mechanische Daten
Bauform
Abmessungen
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|5
BIM-UNT-AP6X-0.3-RS4/3GD
4685869
≤ 10 m/s
≤ ± 0.1 mm
≤ 0.1 mm
≤ 1 mm
10...30 VDC
≤ 10 % U
ss
≤ 150 mA
15 mA
≤ 0.1 mA
≤ 0.5 kV
ja / taktend
≤ 1.8 V
ja / vollständig
Dreidraht, Schließer, PNP
1 kHz
ATEX Konformitätserklärung TURCK
Ex-07001M X
É II 3 G Ex nA IIC T4 Gc / II 3 D Ex tc II-
IC T110°C Dc
Steckverbinder nicht unter Spannung
trennen
Quader, UNT
28 x 5 x 6 mm
Merkmale
■
Für T‐Nut‐Zylinder ohne Montagezubehör
■
Optionales Zubehör zur Montage auf ande-
ren Zylinderbauformen
■
Einhandmontage möglich
■
Feinjustage und Stopper direkt am Sensor
montierbar
■
stabile Befestigung
■
Magneto‐resistiver Sensor
■
DC 3‐Draht, 10‐30VDC
■
Schließer, PNP‐Ausgang
■
Pigtail mit Steckverbinder, M12 x 1
■
ATEX Kategorie II 3 G, Ex Zone 2
■
ATEX Kategorie II 3 D, Ex Zone 22
Anschlussbild
Funktionsprinzip
Magnetfeld-Sensoren werden durch
Magnetfelder betätigt und insbesondere
zur Erfassung der Kolbenposition in
Pneumatikzylindern eingesetzt. Da
Magnetfelder nichtmagnetisierbare Metalle
durchdringen können, ist es möglich, mit
dem Sensor einen am Kolben angebrachten
Dauermagneten durch die Aluminium-
Zylinderwand hindurch zu detektieren.
