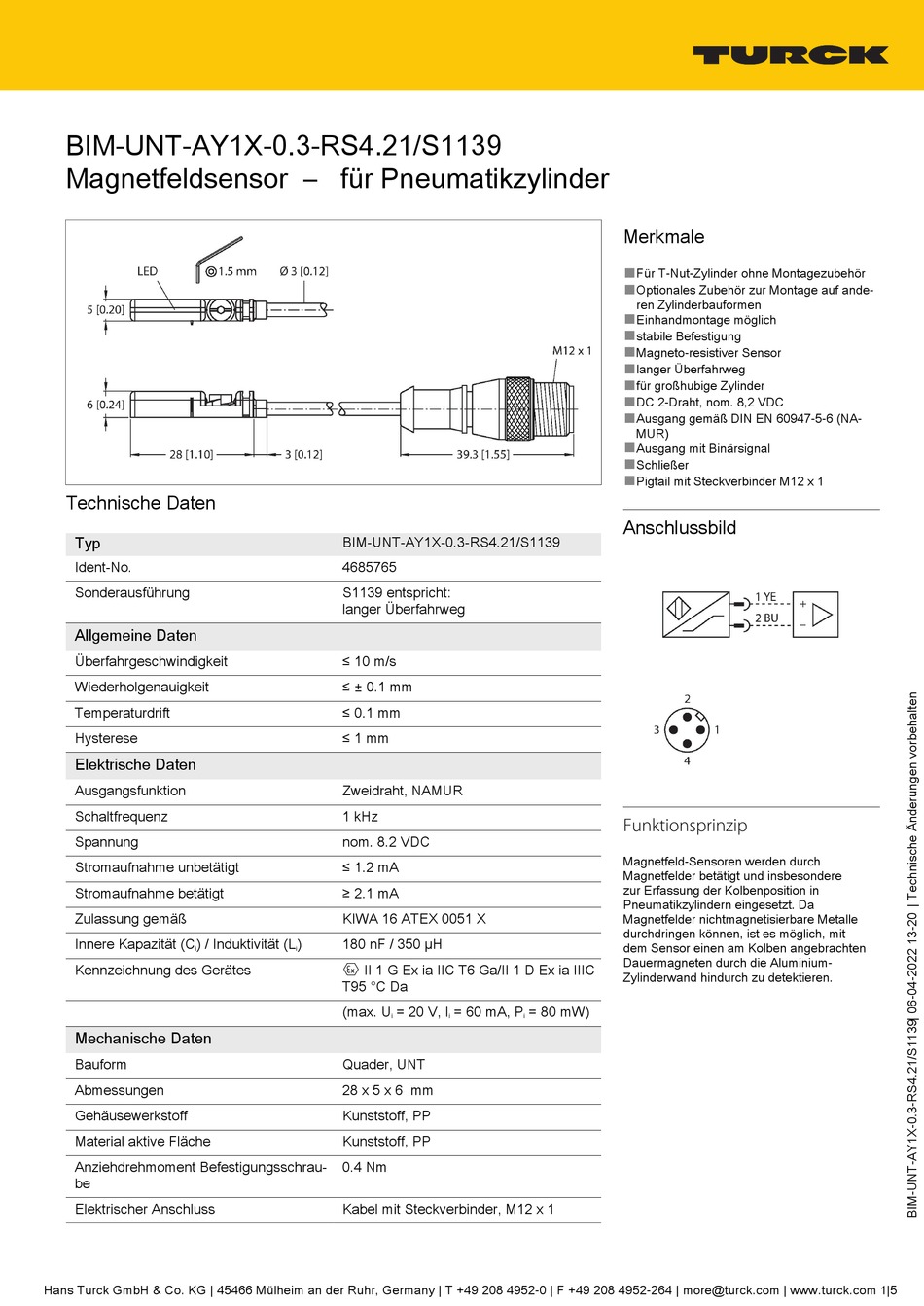

turck 4685765 Betriebsanleitung

BIM-UNT-AY1X-0.3-RS4.21/S1139
Magnetfeldsensor – für Pneumatikzylinder
Technische Daten
Typ
Ident-No.
Sonderausführung
Allgemeine Daten
Überfahrgeschwindigkeit
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Elektrische Daten
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Innere Kapazität (C ) / Induktivität (L
i
Kennzeichnung des Gerätes
Mechanische Daten
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Anziehdrehmoment Befestigungsschrau-
be
Elektrischer Anschluss
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|5
BIM-UNT-AY1X-0.3-RS4.21/S1139
4685765
S1139 entspricht:
langer Überfahrweg
≤ 10 m/s
≤ ± 0.1 mm
≤ 0.1 mm
≤ 1 mm
Zweidraht, NAMUR
1 kHz
nom. 8.2 VDC
≤ 1.2 mA
≥ 2.1 mA
KIWA 16 ATEX 0051 X
) 180 nF / 350 µH
i
É II 1 G Ex ia IIC T6 Ga/II 1 D Ex ia IIIC
T95 °C Da
(max. U = 20 V, I = 60 mA, P
i i
Quader, UNT
28 x 5 x 6 mm
Kunststoff, PP
Kunststoff, PP
0.4 Nm
Kabel mit Steckverbinder, M12 x 1
Merkmale
■
Für T‐Nut‐Zylinder ohne Montagezubehör
■
Optionales Zubehör zur Montage auf ande-
ren Zylinderbauformen
■
Einhandmontage möglich
■
stabile Befestigung
■
Magneto‐resistiver Sensor
■
langer Überfahrweg
■
für großhubige Zylinder
■
DC 2‐Draht, nom. 8,2 VDC
■
Ausgang gemäß DIN EN 60947‐5‐6 (NA-
MUR)
■
Ausgang mit Binärsignal
■
Schließer
■
Pigtail mit Steckverbinder M12 x 1
Anschlussbild
Funktionsprinzip
Magnetfeld-Sensoren werden durch
Magnetfelder betätigt und insbesondere
zur Erfassung der Kolbenposition in
Pneumatikzylindern eingesetzt. Da
Magnetfelder nichtmagnetisierbare Metalle
durchdringen können, ist es möglich, mit
dem Sensor einen am Kolben angebrachten
Dauermagneten durch die Aluminium-
Zylinderwand hindurch zu detektieren.
= 80 mW)
i
