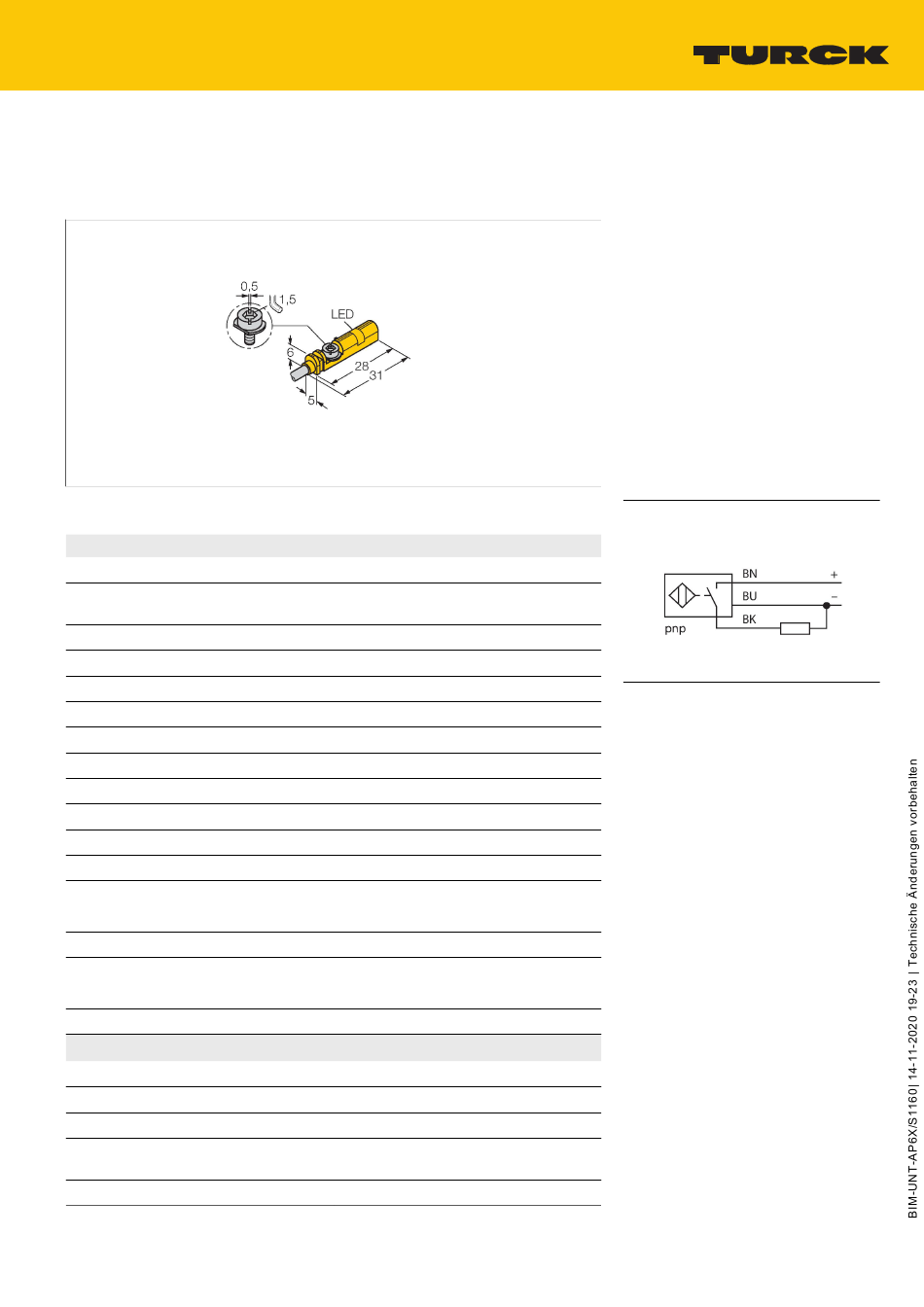

turck BIM-UNT-AP6X/S1160 Betriebsanleitung

BIM-UNT-AP6X/S1160
Magnetfeldsensor – für Pneumatikzylinder
Technische Daten
Typ
Ident-No
Sonderausführung
Überfahrgeschwindigkeit
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Betriebsspannung
Restwelligkeit
DC Bemessungsbetriebsstrom
Leerlaufstrom
Reststrom
Isolationsprüfspannung
Kurzschlussschutz
Spannungsfall bei I
e
Drahtbruchsicherheit / Verpolungsschutz
Ausgangsfunktion
Schaltfrequenz
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Anziehdrehmoment Befestigungsschrau-
be
Elektrischer Anschluss
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
BIM-UNT-AP6X/S1160
4685761
S1160 entspricht:
Schweißfeste Leitung
≤ 10 m/s
≤ ± 0.1 mm
≤ 0.1 mm
≤ 1 mm
-25...+70 °C
10...30 VDC
≤ 10 % U
ss
≤ 150 mA
≤ 15 mA
≤ 0.1 mA
≤ 0.5 kV
ja / taktend
≤ 1.8 V
ja / vollständig
Dreidraht, Schließer, PNP
1 kHz
Quader, UNT
28 x 5 x 6 mm
Kunststoff, PP
Kunststoff, PP
0.4 Nm
Kabel
Merkmale
■
Für T‐Nut‐Zylinder ohne Montagezubehör
■
Optionales Zubehör zur Montage auf ande-
ren Zylinderbauformen
■
Einhandmontage möglich
■
Feinjustage und Stopper direkt am Sensor
montierbar
■
stabile Befestigung
■
Magneto-resistiver Sensor
■
Strahlenvernetztes TPU Kabel für Anwen-
dungen im Schweissbereich
■
DC 3‐Draht, 10...30 VDC
■
Schließer, PNP‐Ausgang
■
Kabelanschluss
Anschlussbild
Funktionsprinzip
Magnetfeld-Sensoren werden durch
Magnetfelder betätigt und insbesondere
zur Erfassung der Kolbenposition in
Pneumatikzylindern eingesetzt. Da
Magnetfelder nichtmagnetisierbare Metalle
durchdringen können, ist es möglich, mit
dem Sensor einen am Kolben angebrachten
Dauermagneten durch die Aluminium-
Zylinderwand hindurch zu detektieren.
