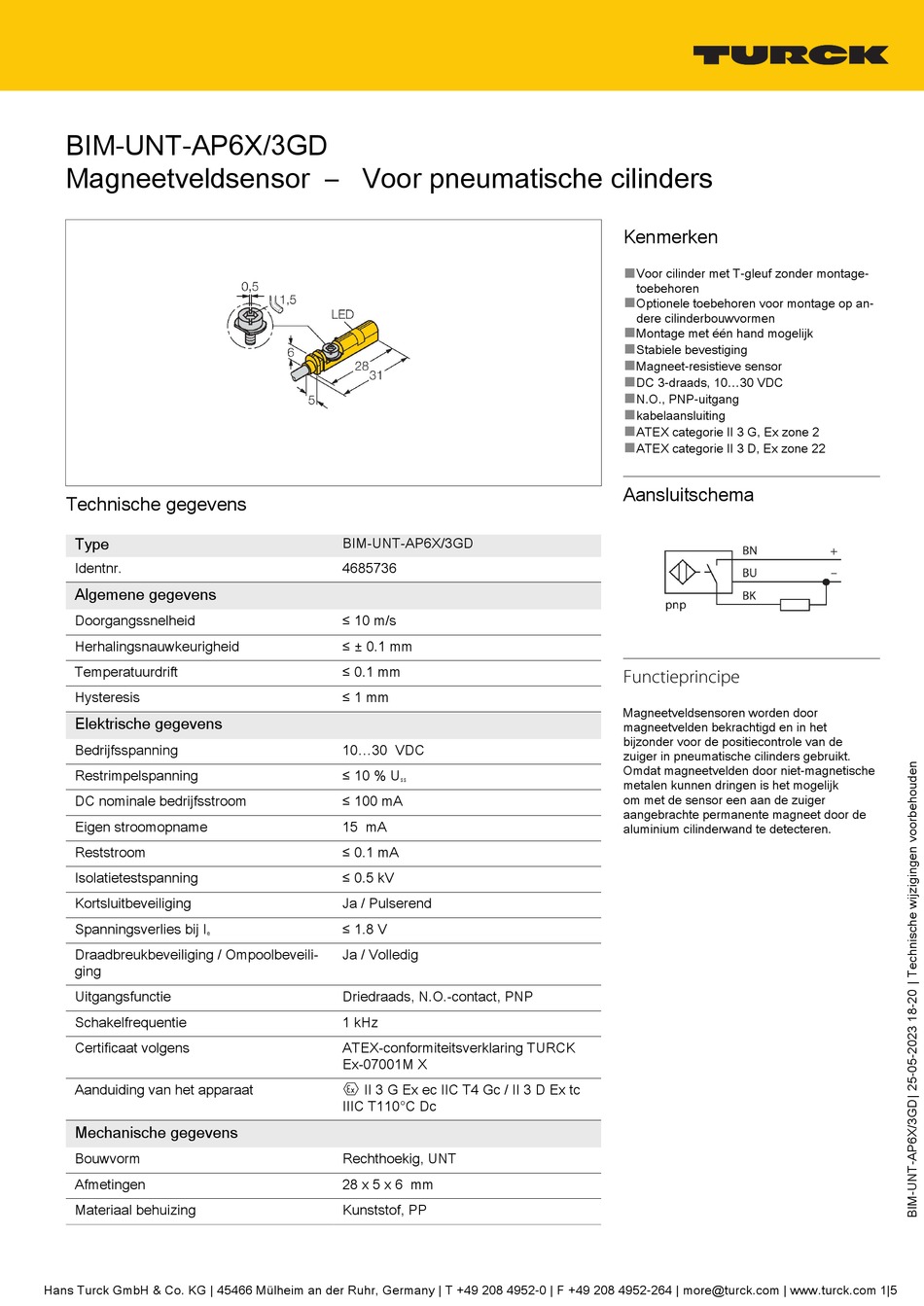

BIM-UNT-AP6X/3GD
Magneetveldsensor – Voor pneumatische cilinders
Technische gegevens
Type
Identnr.
Algemene gegevens
Doorgangssnelheid
Herhalingsnauwkeurigheid
Temperatuurdrift
Hysteresis
Elektrische gegevens
Bedrijfsspanning
Restrimpelspanning
DC nominale bedrijfsstroom
Eigen stroomopname
Reststroom
Isolatietestspanning
Kortsluitbeveiliging
Spanningsverlies bij I
e
Draadbreukbeveiliging / Ompoolbeveili-
ging
Uitgangsfunctie
Schakelfrequentie
Certificaat volgens
Aanduiding van het apparaat
Mechanische gegevens
Bouwvorm
Afmetingen
Materiaal behuizing
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|5
BIM-UNT-AP6X/3GD
4685736
≤ 10 m/s
≤ ± 0.1 mm
≤ 0.1 mm
≤ 1 mm
10...30 VDC
≤ 10 % U
ss
≤ 100 mA
15 mA
≤ 0.1 mA
≤ 0.5 kV
Ja / Pulserend
≤ 1.8 V
Ja / Volledig
Driedraads, N.O.-contact, PNP
1 kHz
ATEX-conformiteitsverklaring TURCK
Ex-07001M X
É II 3 G Ex ec IIC T4 Gc / II 3 D Ex tc
IIIC T110°C Dc
Rechthoekig, UNT
28 x 5 x 6 mm
Kunststof, PP
Kenmerken
■
Voor cilinder met T-gleuf zonder montage-
toebehoren
■
Optionele toebehoren voor montage op an-
dere cilinderbouwvormen
■
Montage met één hand mogelijk
■
Stabiele bevestiging
■
Magneet-resistieve sensor
■
DC 3-draads, 10...30 VDC
■
N.O., PNP-uitgang
■
kabelaansluiting
■
ATEX categorie II 3 G, Ex zone 2
■
ATEX categorie II 3 D, Ex zone 22

Aansluitschema

Functieprincipe
Magneetveldsensoren worden door
magneetvelden bekrachtigd en in het
bijzonder voor de positiecontrole van de
zuiger in pneumatische cilinders gebruikt.
Omdat magneetvelden door niet-magnetische
metalen kunnen dringen is het mogelijk
om met de sensor een aan de zuiger
aangebrachte permanente magneet door de
aluminium cilinderwand te detecteren.
