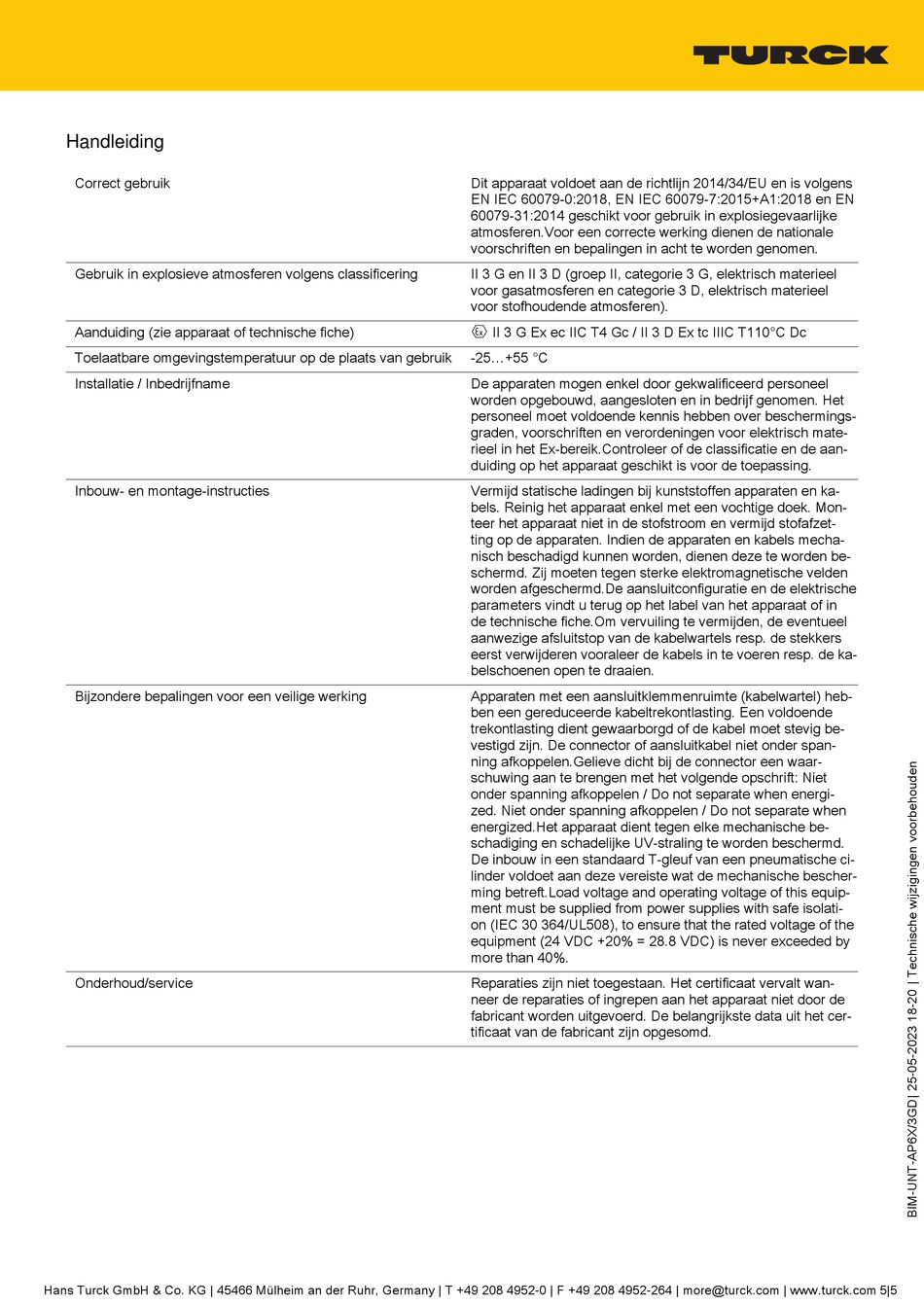

Handleiding
Correct gebruik
Gebruik in explosieve atmosferen volgens classificering
Aanduiding (zie apparaat of technische fiche)
Toelaatbare omgevingstemperatuur op de plaats van gebruik
Installatie / Inbedrijfname
Inbouw- en montage-instructies
Bijzondere bepalingen voor een veilige werking
Onderhoud/service
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 5|5
Dit apparaat voldoet aan de richtlijn 2014/34/EU en is volgens
EN IEC 60079-0:2018, EN IEC 60079-7:2015+A1:2018 en EN
60079-31:2014 geschikt voor gebruik in explosiegevaarlijke
atmosferen.Voor een correcte werking dienen de nationale
voorschriften en bepalingen in acht te worden genomen.
II 3 G en II 3 D (groep II, categorie 3 G, elektrisch materieel
voor gasatmosferen en categorie 3 D, elektrisch materieel
voor stofhoudende atmosferen).
É II 3 G Ex ec IIC T4 Gc / II 3 D Ex tc IIIC T110°C Dc
-25...+55 °C
De apparaten mogen enkel door gekwalificeerd personeel
worden opgebouwd, aangesloten en in bedrijf genomen. Het
personeel moet voldoende kennis hebben over beschermings-
graden, voorschriften en verordeningen voor elektrisch mate-
rieel in het Ex-bereik.Controleer of de classificatie en de aan-
duiding op het apparaat geschikt is voor de toepassing.
Vermijd statische ladingen bij kunststoffen apparaten en ka-
bels. Reinig het apparaat enkel met een vochtige doek. Mon-
teer het apparaat niet in de stofstroom en vermijd stofafzet-
ting op de apparaten. Indien de apparaten en kabels mecha-
nisch beschadigd kunnen worden, dienen deze te worden be-
schermd. Zij moeten tegen sterke elektromagnetische velden
worden afgeschermd.De aansluitconfiguratie en de elektrische
parameters vindt u terug op het label van het apparaat of in
de technische fiche.Om vervuiling te vermijden, de eventueel
aanwezige afsluitstop van de kabelwartels resp. de stekkers
eerst verwijderen vooraleer de kabels in te voeren resp. de ka-
belschoenen open te draaien.
Apparaten met een aansluitklemmenruimte (kabelwartel) heb-
ben een gereduceerde kabeltrekontlasting. Een voldoende
trekontlasting dient gewaarborgd of de kabel moet stevig be-
vestigd zijn. De connector of aansluitkabel niet onder span-
ning afkoppelen.Gelieve dicht bij de connector een waar-
schuwing aan te brengen met het volgende opschrift: Niet
onder spanning afkoppelen / Do not separate when energi-
zed. Niet onder spanning afkoppelen / Do not separate when
energized.Het apparaat dient tegen elke mechanische be-
schadiging en schadelijke UV-straling te worden beschermd.
De inbouw in een standaard T-gleuf van een pneumatische ci-
linder voldoet aan deze vereiste wat de mechanische bescher-
ming betreft.Load voltage and operating voltage of this equip-
ment must be supplied from power supplies with safe isolati-
on (IEC 30 364/UL508), to ensure that the rated voltage of the
equipment (24 VDC +20% = 28.8 VDC) is never exceeded by
more than 40%.
Reparaties zijn niet toegestaan. Het certificaat vervalt wan-
neer de reparaties of ingrepen aan het apparaat niet door de
fabricant worden uitgevoerd. De belangrijkste data uit het cer-
tificaat van de fabricant zijn opgesomd.
