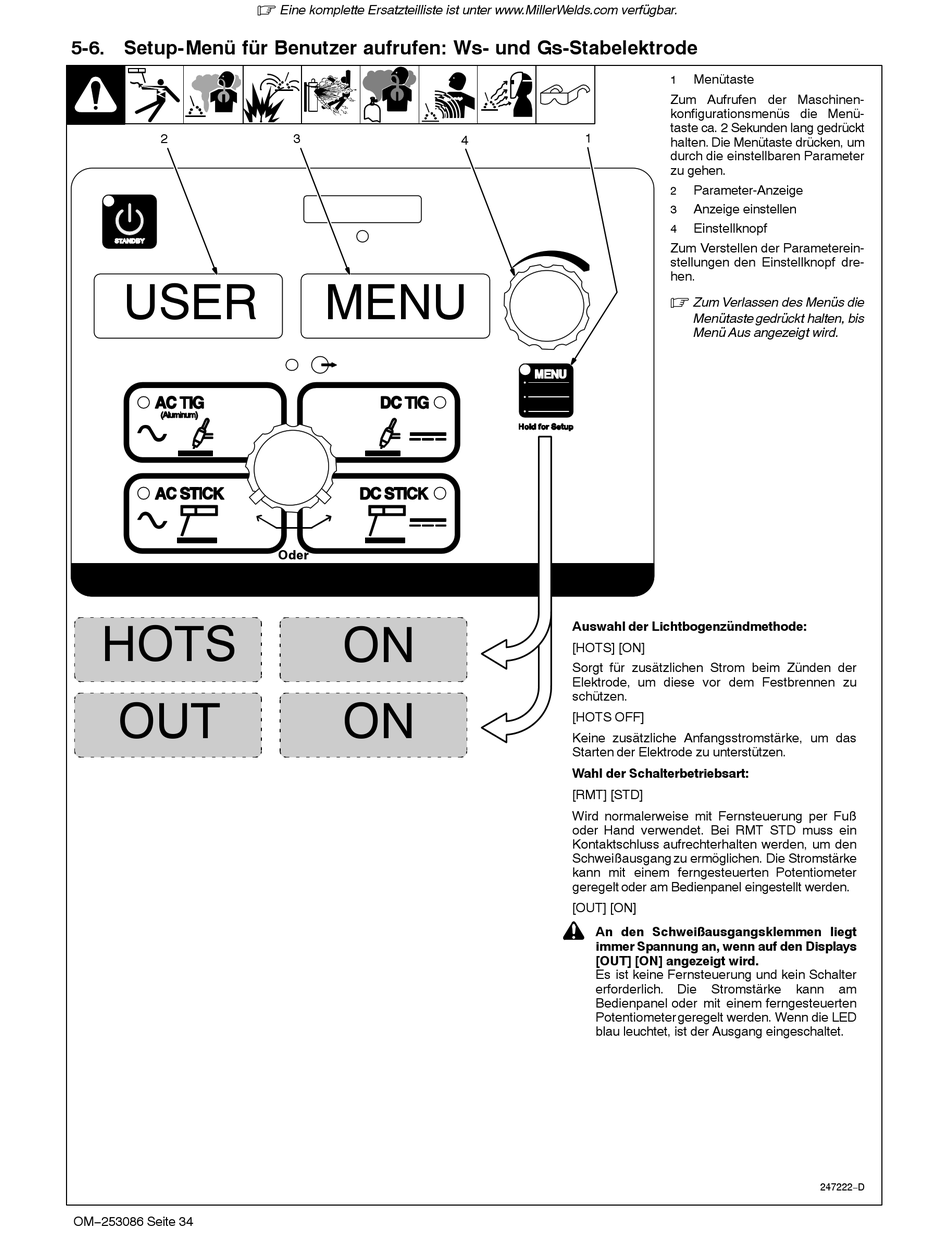

5-6. Setup-Menü für Benutzer aufrufen: Ws- und Gs-Stabelektrode
2
USER
HOTS
OUT
OM−253086 Seite 34
.
Eine komplette Ersatzteilliste ist unter www.MillerWelds.com verfügbar.
3
MENU
Oder
ON
ON
1
4
Auswahl der Lichtbogenzündmethode:
[HOTS] [ON]
Sorgt für zusätzlichen Strom beim Zünden der
Elektrode, um diese vor dem Festbrennen zu
schützen.
[HOTS OFF]
Keine zusätzliche Anfangsstromstärke, um das
Starten der Elektrode zu unterstützen.
Wahl der Schalterbetriebsart:
[RMT] [STD]
Wird normalerweise mit Fernsteuerung per Fuß
oder Hand verwendet. Bei RMT STD muss ein
Kontaktschluss aufrechterhalten werden, um den
Schweißausgang zu ermöglichen. Die Stromstärke
kann mit einem ferngesteuerten Potentiometer
geregelt oder am Bedienpanel eingestellt werden.
[OUT] [ON]
!
An den Schweißausgangsklemmen liegt
immer Spannung an, wenn auf den Displays
[OUT] [ON] angezeigt wird.
Es ist keine Fernsteuerung und kein Schalter
erforderlich. Die
Bedienpanel oder mit einem ferngesteuerten
Potentiometer geregelt werden. Wenn die LED
blau leuchtet, ist der Ausgang eingeschaltet.
Menütaste
1
Zum Aufrufen der Maschinen-
konfigurationsmenüs die Menü-
taste ca. 2 Sekunden lang gedrückt
halten. Die Menütaste drücken, um
durch die einstellbaren Parameter
zu gehen.
Parameter-Anzeige
2
Anzeige einstellen
3
Einstellknopf
4
Zum Verstellen der Parameterein-
stellungen den Einstellknopf dre-
hen.
.
Zum Verlassen des Menüs die
Menütaste gedrückt halten, bis
Menü Aus angezeigt wird.
Stromstärke kann am
