Installation
-Einbauschritte im Schrank
1. Die Position der Dunstabzugshaube im Schrank markieren. Diese Markierungen an
der Aufnahmestelle müssen mit den 4 Schlüsselloch-Öffnungen (Montageaufhän-
gungen) auf der Oberseite der Dunstabzugshaube übereinstimmen.
Die mitgelieferten 4 Schrauben am Schrank dort befestigen; noch nicht festziehen.
Hinweis für Betriebsart Umluft
Die Dunstabzugshaube für die Betriebsart Umluft so anbringen, dass der kanallose
Abzug nicht abgedeckt ist, damit die gereinigte Luft ungehindert durch die Lüftungsöff-
nungen in den Raum ausströmt.

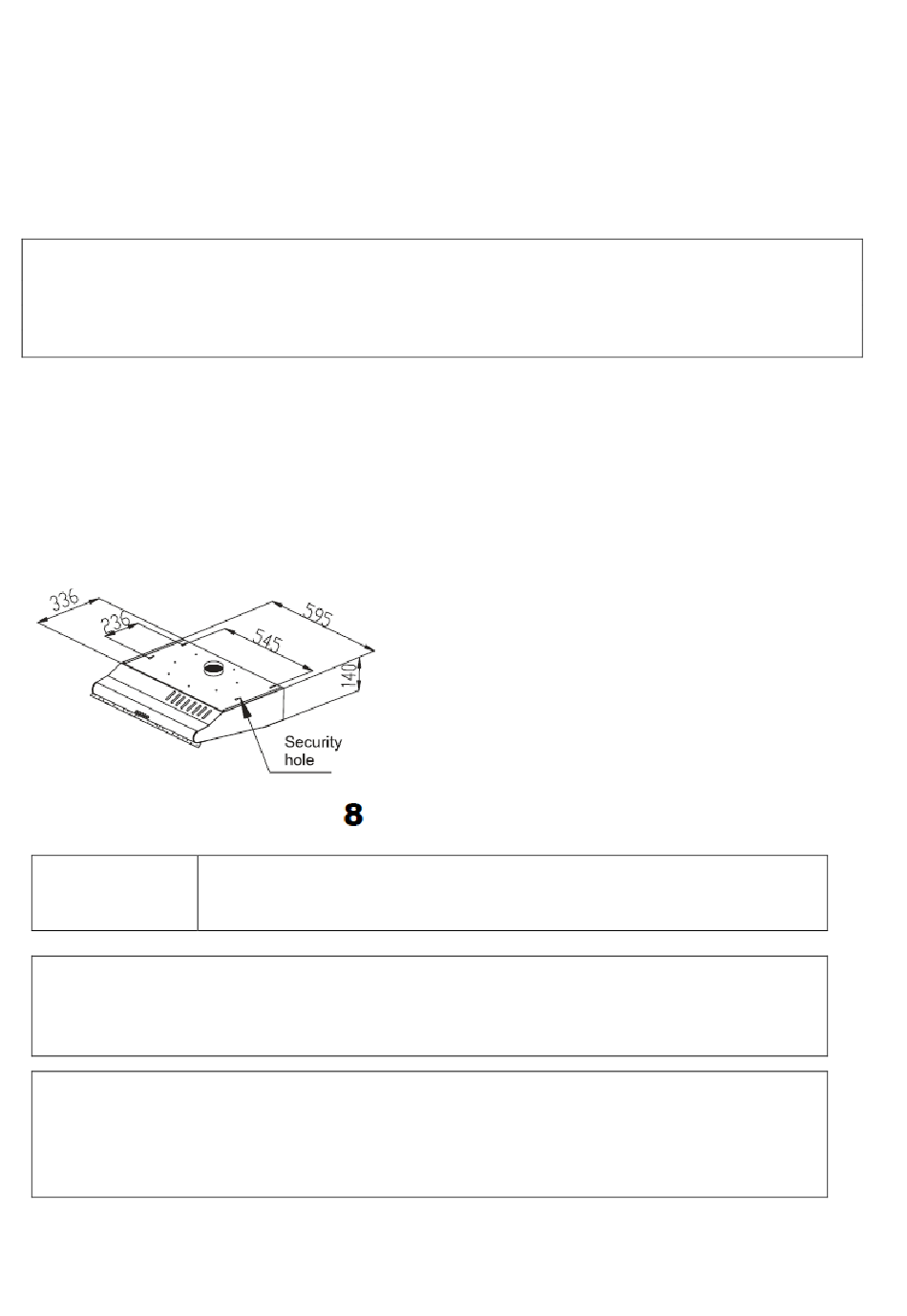

2. Die Dunstabzugshaube mit der Montageaufhängung in die 4 Schraubenköpfe ein-
passen, wobei sich die 4 Schrauben zuletzt in der schmaleren Aussparung befin-
den müssen. Nun die Schrauben festziehen und prüfen, dass die Installation zwi-
schen Dunstabzugshaube und Schrank stabil ist.
3. Für eine sicherere Nutzung der Abzugshaube diese mit weiteren 4 Schrauben
durch die Rundloch-Sicherheitsöffnungen am Schrank befestigen.
Security hole
Hinweis
Beim Bohren in eine Wand oder Decke vorher prüfen, dass sich an dieser
Stelle keine Stromleitungen oder andere verborgene Rohre und Leitungen be-
finden.
Hinweis
Die Dunstabzugshaube darf nicht mit anderen Abzugskanälen verbunden
werden, an denen bereits andere Geräte installiert sind, die mit anderen
Energiequellen als Strom betrieben werden (z.B. Boiler, Gasherde usw.).
Seite 16 / 26
Rundloch-Sicherheitsöffnungen
Diese befinden sich unmittelbar vor bzw. unter den
Schlüsselloch-Öffnungen der Montageaufhängungen.
Version E1.1 DE 04/2017
