BAUART UND FUNKTIONSWEISE
Thermostat für den Frostschutz des Wärmetauschers
Zugangstür für Filter- und Wärmetauscherwartung
Die Wartungsblende der Anlage ist mit einer abnehmbaren Zugangstür für Reinigung und Austausch von Filter und Wärmetauscher
ausgestattet. Platten-, Enthalpie- Kreuzstromwärmetauscher aus polymerisierter Zellulose.
Die Steuereinheit befindet sich im Gehäuse der Anlage. Das Strom- und Erdungskabel sind über die luftdichte Kabeldurchführung an
der Seite der Anlage mit der Steuereinheit verbunden. Die Anlage ist mit einer Steuereinheit und Stromkabel mit einem Netzstecker
Euro Plug XP ausgestattet. Die warme, verbrauchte Abluft gelangt aus dem Raum in die Lüftungsanlage, wird im Abluftfilter gereinigt
und strömt durch den Wärmetauscher. Anschließend wird sie durch den Abluftventilator über das Fortluftrohr ins Freie geführt.
Die kalte, frische Außenluft wird im Zuluftfilter gereinigt, strömt durch den Wärmetauscher und wird vom Zuluftventilator weiter in den
Raum geleitet. Im Wärmetauscher wird die Wärme aus der warmen Abluft auf die kalte Außenluft übertragen.
Hierbei sind die beiden Luftströme vollständig voneinander getrennt. Die Wärmerückgewinnung minimiert Wärmeverluste in
der kalten Jahreszeit und spart somit Heizkosten. Der Enthalpie-Wärmetauscher ermöglicht nicht nur Wärme- sondern auch
Feuchterückgewinnung. In der Sommerzeit wird die warme Zuluft im Wärmetauscher abgekühlt und entfeuchtet. In der Winterzeit
wird diese erwärmt und befeuchtet. Der Wasserdampf kondensiert aus der verbrauchten, feuchten Luft auf den Wärmetauscherplatten
und wird dort aufgenommen. Die abgegebene Wärme- und Feuchte werden auf die Zuluft übertragen. Eine Übertragung von
Schmutz, Gerüchen und Mikroorganismen ist hierbei ausgeschlossen.

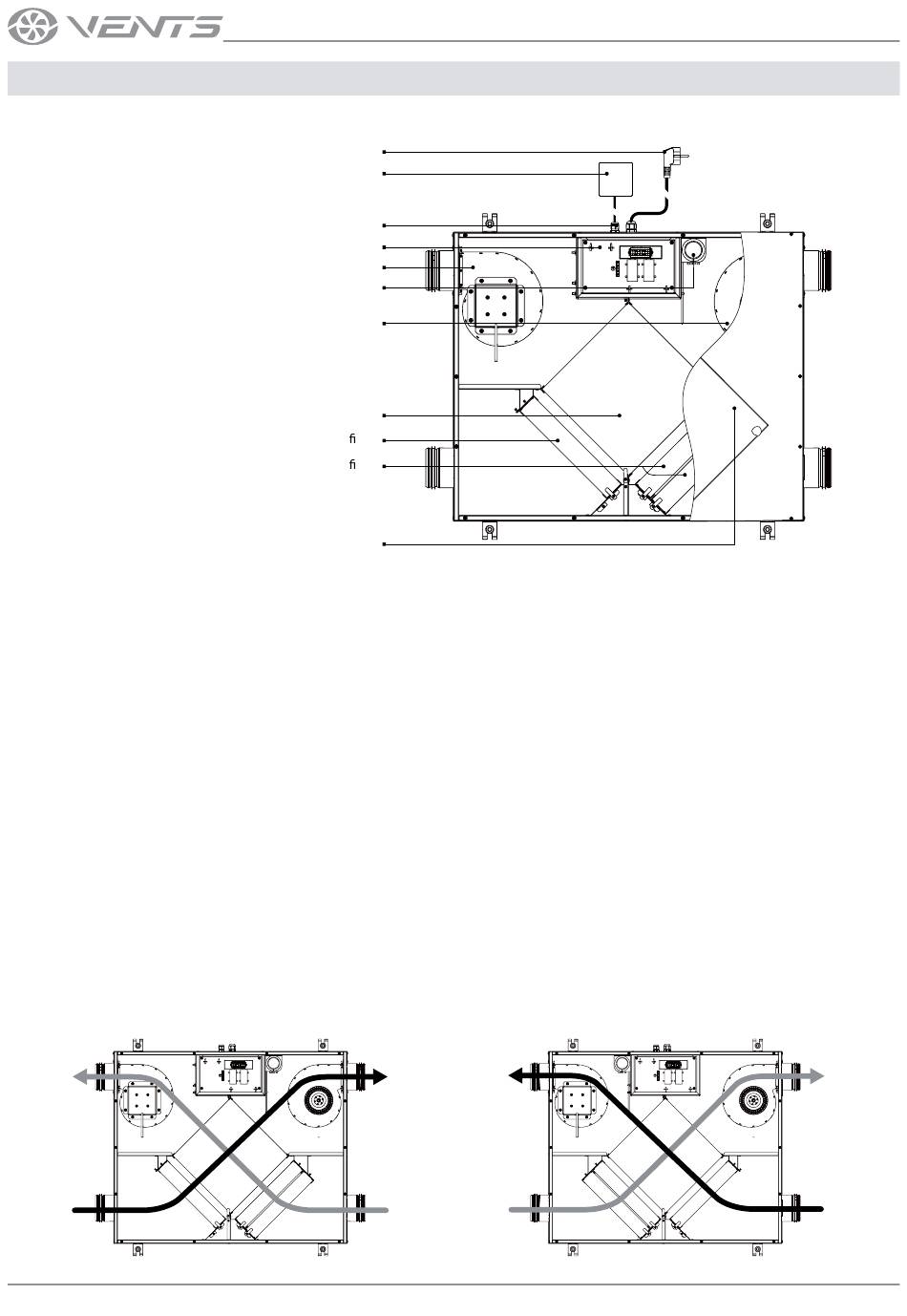

Die folgende Abbildung zeigt die Anordnung der Stutzen der links- bzw. rechtseitigen Ausführung.
Die Wahl der geeigneten Ausführung erleichtert die Montage, reduziert die Länge der Lüftungsrohre und die Anzahl der
Verbindungswinkel.
Linksseitige Ausführung
ZULUFT
ABLUFT
8
Stromkabel mit einem Netzstecker
Bedienfeld
Luftdichte Kabeldurchführungen
Steuereinheit
Zuluftventilator
Abluftventilator
Kreuzstromwärmetauscher
Abluft lter
Zuluft lter
LINKS- UND RECHTSSEITIGE AUSFÜHRUNGS DER ANLAGEN
Linksseitige Ausführung
Wartungsseite
FORTLUFT
FORTLUFT
AUßENLUFT
AUßENLUFT
R
Rechtsseitige Ausführung
www.ventilation-system.com
VUE P3 A3/A4
ZULUFT
ABLUFT
