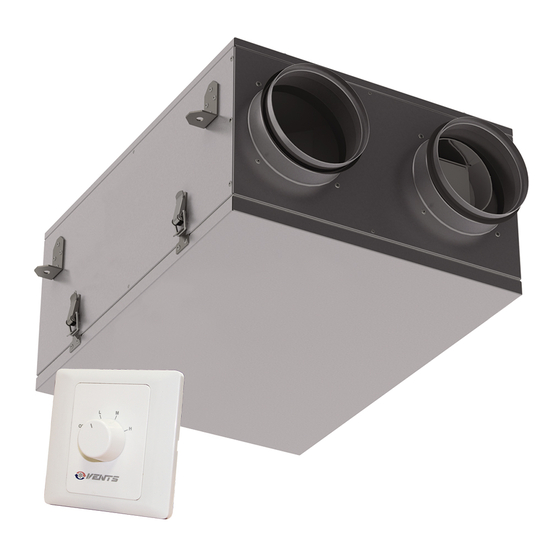

- Seite 1 BETRIEBSANLEITUNG Dezentralisierte Zu- und Abluftanlage mit Wärmerückgewinnung VENTS VUT 100 P mini VENTS VUE 100 P mini...
-
Seite 2: Inhaltsverzeichnis
VUT(VUE) 100 P mini INHALT Vorwort......................Anwendung....................Lieferumfang....................Bezeichnungserklärung................Technische Daten..................Abmessungen....................Sicherheitsvorschriften................Bauart und Betriebslogik................Montage und Setup..................Kondensatablauf................... Anschluss ans Stromnetz................Bediens- und Steuerungslogik..............Wartung......................Störungsbeseitigung................... Lager- und Beförderungsvorschriften........... Herstellergarantie..................Abnahmeprotokoll..................Anschlussprotokoll..................Garantiekarte.................... -
Seite 3: Vorwort
Die Betriebsanleitung umfasst technische Beschreibung, Betriebs- und Servicehandbuch, tech- nischen Datenblatt und Installationsanleitungen für die Dezentralisierte Zu- und Abluftanlage mit Wärme- (Model VENTS VUT 100 P mini) oder Feuchterückgewinnung (Model VENTS VUE 100 P mini), im folgenden die Anlage. ANWENDUNG Die in dieser Betriebsanleitung beschriebene Anlage, ist eine dezentralisierte Zu- und Abluftan- lage mit Wärmerückgewinnung (VENTS VUT 100 P mini) oder Wärme- und Feuchterückgewinnung... -
Seite 4: Bezeichnungserklärung
VUT(VUE) 100 P mini BEZEICHNUNGSERKLÄRUNG VUT 100 P mini Gehäuseausführung Kompaktgehäuse. Modifikation P – Deckenmontage. Förderleistung [m Typ der Anlage VUT – Lüftung mit Wärmerückgewinnung. VUE – Lüftung mit Feuchterückgewinnung. TECHNISCHE DATEN Die Anlage ist für Innenanwendung bei der Umgebungstemperaturen +1ºC (34 °F) bis +40ºC (104 °F) und relativer Feuchtigkeit höchstens 80% ausgelegt. -
Seite 5: Abmessungen
Durchmesser der Anschluss-Luftleitung [mm] 4 х 125 Effizienz der Wärmerückgewinnung [%] Effizienz der Feuchtigkeitsrückgewinnung [%] Wärmetauschertyp Kreuzstrom-Wärmetauscher HAUPTABMESSUNGEN Ø 125 G 1/2” 175* 111* Ø 8.2 4 Öffnungen Ø 125 * – für VUT 100 P mini nur Abb. 1... -
Seite 6: Sicherheitsvorschriften
VUT(VUE) 100 P mini SICHERHEITSVORSCHRIFTEN Die Anlage ist erdungspflichtig! Vor der Aufstellung und Einschalten der Anlage überprüfen, dass es keine sichtbaren Defekte des Laufrades, des Gehäuses sowie keine Fremdkörper im Strömungsteil des Gehäuses auftreten, die die Laufradschaufeln beschädigen können. Service- und Wartungsarbeiten sind nur vom Fachpersonal gestattet das über eine gültige Zulas- sung für elektrische Arbeiten an Elektroanlagen bis 1000 V verfügt. -
Seite 7: Montage Und Setup
1. Zuluftventilator 2. Abluftventilator 3. Kreuzstrom-Plattenwärmeaustauscher (aus Papier für die Anlage VENTS VUE 100 P mini und aus Aluminium für die Anlage VENTS VUT 10 P mini). 4. G4 Zuluftfilter 5. G4 Abluftfilter 6. Thermoschalter 7. Ablaufrohr (für die Anlage VUT 100 P mini). -
Seite 8: Kondensatablauf
Schutzvorrichtung abdecken. KONDENSATABLAUF Die Anlage ist mit einem Ablaufrohr für Kondensatablauf ausgestattet (nur für die Anlage VENTS VUT 100 P mini), Anschluss an das Ablaufsystem ist auf Abb. 5 gezeigt. Verbinden Sie das Ablaufrohr (1), die Wasserverschlüße (3) und das Ablaufsystem mit Metall-, Plastik- oder Gummischläuchen. -
Seite 9: Anschluss Ans Stromnetz
ANSCHLUSS ANS STROMNETZ Vor allen Verdrahtungsarbeiten die Anlage vom Stromnetz abschalten! Anschluss ans Stromnetz nur vom Fachpersonal gestattet. Die Nennparameter der Anlage sind am Typenschild angegeben. Unberechtigte Änderungen, Modifizierungen und Nacharbe- iten des Lüfters sind nicht gestattet. Die Anlage ist für den AC 230 V /50 Hz oder Einphasenwechselstromnetzanschluß bestimmt. Elektrischer Anschluss erfolgt durch isolierte, langlebige, ummantelte und temperaturbeständige Kabel mit Mindestquerschnitt 0.75 mm . -
Seite 10: Bediens- Und Steuerungslogik
BEDIENS- UND STEUERUNGSLOGIK Die Anlage hat die folgende Steuerungslogik. Im Aluminium-Wärmetauscher der Anlage VENTS VUT 100 P mini die warme Abzugsluft gibt den größten Teil ihrer Wärme an die frische Zuluft ab. Im Papier-Wärmetauscher der Anlage VENTS VUE 100 P mini die warme Abzugsluft gibt den größten Teil ihrer Wärme und Feuchtigkeit an die frische Zuluft ab. -
Seite 11: Wartung
VENTS VUE 100 P mini verwenden Sie den Staubsauger. Reinigung mit Wasser, abrasiven Stoffen, Lösungsmittel und scharfen Gegenständen ist nicht zulässig. Reinigung des Aluminium-Wärmetauschers der Anlage VENTS VUT 100 P mini erfolgt mit einer milden Seifenlösung oder Staubsauger. 3. Inspektion der Lüfter (einmal pro Jahr). -
Seite 12: Störungsbeseitigung
überprüfen. Das Ablaufrohr nach Bedarf reinigen. Wasseraustritt (für Die Neigung des Ablaufrohres, Das Ablaufrohr ist verschmutzt, das Model Vents VUT den Wasserverschluss und die beschädigt oder falsch angeordnet. 100 P mini). Temperaturbedienungen überprüfen. LAGER- UND BEFÖRDERUNGSVORSCHRIFTEN Die Anlage in der Originalverpackung in einem belüfteten Raum bei der Temperatur von +10°C bis + 40°C und relativer Luftfeuchtigkeit von höchstens 80% (bei der Temperatur von +20°C) lagern. -
Seite 13: Herstellergarantie
HERSTELLERGARANTIE Der Hersteller gewährleistet den Normalbetrieb der Lüftungsanlage innerhalb von 24 Monaten ab Datum des Verkaufs über das Kleinhandelsnetz unter Bedingung der Einhaltung der Transportverord- nungen, Lagerungs-, Montage- und Betriebsvorschriften. Beim Fehlen des Vermerks über das Verkaufs- datum wird die Gewährleistungsfrist ab Moment der Herstellung berechnet. Im Falle eines Garantieanspruchs reichen Sie eine technisch begründete Störungsakte mit detail- lierter Beschreibung eines Defekts bei dem Hersteller ein. -
Seite 14: Abnahmeprotokoll
Name und Stempel des Händlers_________________________________________________________ ____________________________________________________________________________________ Verkaufsdatum__________________________ ANSCHLUSSPROTOKOLL Die dezentralisierte Zu- und Abluftanlage mit Wärmerückgewinnung (Wärme- und Feuchterück- gewinnung ) VENTS VUT (VUE) 100 P mini ist ans Stromnetz gemäß den Anforderungen dieser Be- triebsanleitung von. Name der Gesellschaft:__________________________________________________________________ Name des Elektrikers:____________________________________________________________________ Datum______________________Signatur___________________________________________________... - Seite 16 V59-1DE01...
