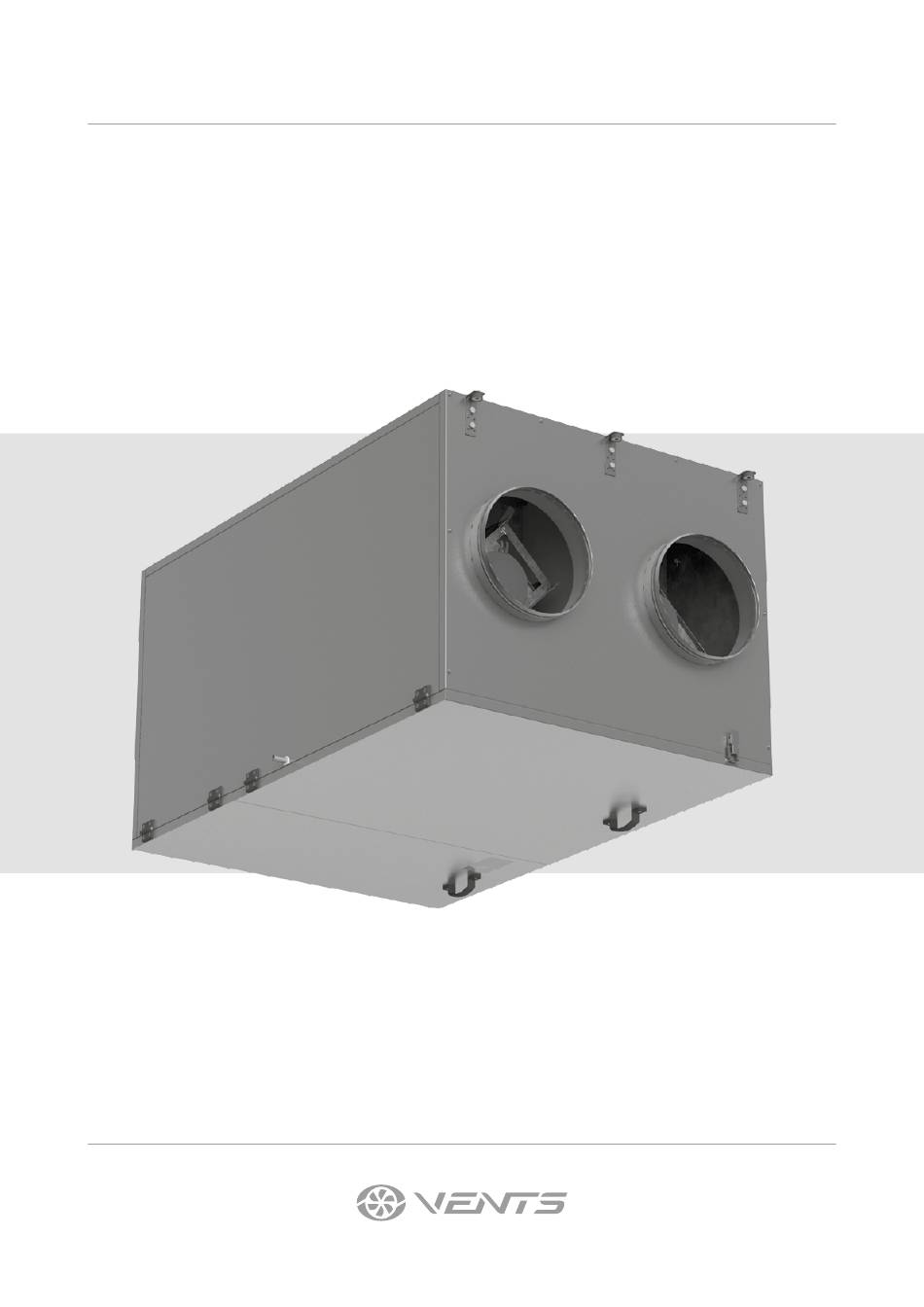

- Seite 1 BETRIEBSANLEITUNG VUT 2000 PBW EC VUT 3000 PBW EC Lüftungsanlage mit Wärmerückgewinnung...
-
Seite 2: Inhaltsverzeichnis
VUT 2000/3000 PBW EC INHALT Sicherheitsvorschriften ................................3 Verwendungszweck ..................................5 Lieferumfang ....................................5 Bezeichnungsschlüssel ................................5 Technische Daten ..................................6 Bauart und Funktionsweise ..............................8 Montage und Betriebsvorbereitung ..........................9 Netzanschluss ....................................12 Wartungshinweise ..................................13 Störungsbehebung ..................................15 Lagerungs- und Transportvorschriften .......................... -
Seite 3: Sicherheitsvorschriften
VUT 2000/3000 PBW EC SICHERHEITSVORSCHRIFTEN Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparaturarbeiten vom Stromnetz zu trennen. Montagearbeiten sind ausschließlich von Fachpersonal vorzunehmen, welches über eine gültige Zulassung für elektrische Arbeiten an Elektroanlagen bis 1000 V verfügt. - Seite 4 VUT 2000/3000 PBW EC Der Netzanschluss muss über eine Vorrichtung zur Trennung vom Stromnetz erfolgen, die an allen Polen eine Kontakttrennung aufweist, die unter Bedingungen der Überspannungskategorie III eine vollständige Trennung ermöglicht und gemäß den Verdrahtungsregeln in die feste Verkabelung integriert ist. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, Kundendienst oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefahr zu vermeiden.
-
Seite 5: Verwendungszweck
VUT 2000/3000 PBW EC VERWENDUNGSZWECK Das Gerät ist für den kontrollierten Luftwechsel in Einfamilienhäusern, Büros, Hotels, Cafés, Konferenzsälen und anderen Wohn- und Gewerberäumen bestimmt. Es dient der Wärmerückgewinnung aus der Abluft zur Erwärmung der Zuluft. Das Gerät eignet sich nicht für die Lüftung von Schwimmbädern, Saunen, Gewächshäusern, Sommergärten und anderen feuchten Räumlichkeiten. -
Seite 6: Technische Daten
IP44 für die Motoreinheiten. Die Bauweise des Geräts wird ständig weiterentwickelt und optimiert, weshalb einige Modelle von der Beschreibung in dieser Betriebsanleitung abweichen können. TECHNISCHE DATEN MODELL VUT 2000 PBW EC VUT 3000 PBW EC Versorgungsspannung, V/50 (60) Hz 1~ 230 3~ 400 Max. - Seite 7 VUT 2000/3000 PBW EC AUßENABMESSUNGEN DER ANLAGE ØD Ød Abmessungen, mm Modell Ø D В В1 В2 ВЗ Н Н1 Н2 Ø d VUT 2000 PBW EC 1400 1453 VUT 3000 PBW EC 1265 1835 1888 www.ventilation-system.com...
-
Seite 8: Bauart Und Funktionsweise
VUT 2000/3000 PBW EC BAUART UND FUNKTIONSWEISE Funktionsweise der Lüftungsanlage: Die warme, verbrauchte Abluft gelangt aus dem Raum in die Lüftungsanlage, wird im Abluftfilter gereinigt und strömt durch den Wärmetauscher. Anschließend wird sie durch den Abluftventilator über das Fortluftrohr ins Freie geführt. Die kalte, frische Außenluft strömt in die Lüftungsanlage und wird im Zuluftfilter gereinigt. -
Seite 9: Montage Und Betriebsvorbereitung
MINDESTABSTAND FÜR DEN ZUGANG ZUR ANLAGE Mindestabstand für Wartungsarbeiten Steuereinheit Modell VUT 2000 PBW EC VUT 3000 PBW EC min A, mm MONTAGE DER LÜFTUNGSANLAGE Die Anlage muss hängend auf einem Gewindestab, der in einem Gewindedübel befestigt ist, montiert werden. - Seite 10 VUT 2000/3000 PBW EC ANSCHLUSS DES WARMWASSER-HEIZREGISTERS Um maximale Heizleistung des Warmwasser-Heizregisters zu erreichen, muss dieses nach dem Gegenstromprinzip angeschlossen werden. Alle Berechnungen gelten für den Gegenstromanschluss. Bei Direktanschluss hat das Warmwasser-Heizregister eine niedrigere Leistung, aber eine höhere Frostbeständigkeit. Das Anschlussschema der Wasser-Mischeinheit (nicht im Lieferumfang enthalten) des Warmwasser-Heizregisters ist in der folgenden Abbildung dargestellt: Direktanschluss Gegenstromanschluss...
- Seite 11 VUT 2000/3000 PBW EC Betriebsvorschriften Die Lüftungsanlage auf einer festen und stabilen Bausubstanz montieren! Die Montage erfolgt mit Hilfe von Gewindeschrauben. Stellen Sie vor der Montage sicher, dass die Tragfähigkeit des Montageuntergrunds für das Gewicht der Steuereinheit ausreicht. Ansonsten verstärken Sie den Montageort mit Balken usw. Wenn die Gewindeschrauben zu kurz sind, kann die Anlage ein abnormales Geräusch erzeugen und mit der Decke resonieren.
-
Seite 12: Netzanschluss
Um das Netzkabel und die Erdungsleitung anzuschließen, führen Sie diese Kabel durch die abgedichteten Kabeleingänge im Gehäuse der Anlage, schließen Sie sie dann mit der Klemmleiste an. Das Anschlussschema der Lüftungsanlage ist auf der Innenseite des Deckels angegeben. EXTERNE SCHALTUNG VUT 2000 PBW EC A21 C NO C NO +24V... -
Seite 13: Wartungshinweise
VUT 2000/3000 PBW EC EXTERNE SCHALTUNG VUT 3000 PBW EC A21 L +24V 0-10V NÑ NÑ C NO C Gnd 0-10V +24V Gnd A B +24V NO C NO C NO C In Gnd N L3 L2 L1 U 1 2 3 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 Gnd 0-10V +24V... - Seite 14 VUT 2000/3000 PBW EC 2. Pflege des Wärmetauschers (einmal pro Jahr) Auch bei regelmäßiger Reinigung der Filter können Staubpartikel auf den Wärmetauscher gelangen. Der Wärmetauscher bedarf regelmäßiger Reinigung zur Erhaltung des hohen Wärmerückgewinnungsgrads. Nehmen Sie diesen aus der Lüftungsanlage undreinigen Sie ihn mit Druckluft oder mit einem Staubsauger.
-
Seite 15: Störungsbehebung
VUT 2000/3000 PBW EC STÖRUNGSBEHEBUNG BEI UNNORMALEN GERÄUSCHEN, GERÜCHEN UND KOMPONENTENVERFORMUNG TRENNEN SIE DIE ANLAGE VON DER STROMVERSORGUNG UND WENDEN SIE SICH AN DEN KUNDENDIENST. DIE DIAGNOSE DARF NUR VON QUALIFIZIERTEM PERSONAL DURCHGEFÜHRT WERDEN! STÖRUNGSBEHEBUNG UND ABHILFE Störung Mögliche Gründe Abhilfe Überprüfen Sie, ob die Stromversorgung richtig Keine Stromversorgung... -
Seite 16: Herstellergarantie
VUT 2000/3000 PBW EC HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 17: Abnahmeprotokoll
VUT 2000/3000 PBW EC ABNAHMEPROTOKOLL Typ des Geräts Lüftungsanlage mit Wärmerückgewinnung Modell Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät ____________________________________________ ist gemäß... - Seite 18 VUT 2000/3000 PBW EC www.ventilation-system.com...
- Seite 19 VUT 2000/3000 PBW EC www.ventilation-system.com...
- Seite 20 V225-2DE-02...
