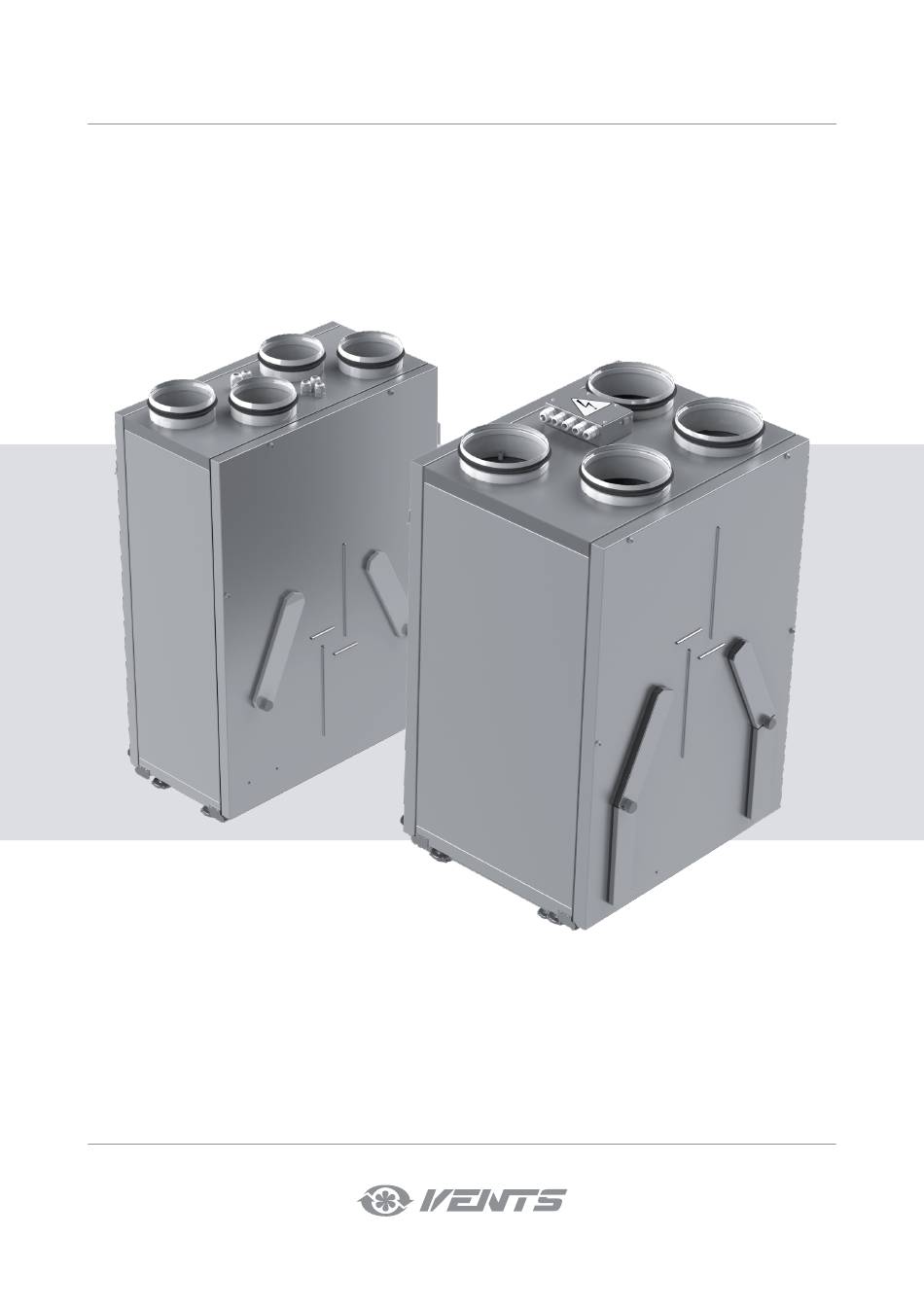

- Seite 1 BETRIEBSANLEITUNG VUT 200 V EC VUE 200 V EC VUT 200 VB EC VUE 200 VB EC VUT 250 V EC VUE 250 V EC VUT 250 VB EC VUE 250 VB EC Lüftungsanlage...
-
Seite 2: Inhaltsverzeichnis
VUT/VUE 200/250 V(B) EC INHALT Sicherheitsvorschriften ................................3 Verwendungszweck ................................... 5 Lieferumfang ....................................5 Bezeichnungsschlüssel ................................5 Technische Daten ..................................6 Bauart und Funktionsweise ..............................7 Montage und Betriebsvorbereitung ..........................9 Wartungshinweise ..................................16 Störungsbehebung ..................................17 Transportvorschriften ................................. 18 Herstellergarantie .................................. -
Seite 3: Sicherheitsvorschriften
VUT/VUE 200/250 V(B) EC SICHERHEITSVORSCHRIFTEN Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparaturarbeiten vom Stromnetz zu trennen. Montagearbeiten sind ausschließlich von Fachpersonal vorzunehmen, welches über eine gültige Zulassung für elektrische Arbeiten an Elektroanlagen bis 1000 V verfügt. - Seite 4 VUT/VUE 200/250 V(B) EC Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlenden Erfahrungen oder Kenntnissen vorgesehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.
-
Seite 5: Verwendungszweck
VUT/VUE 200/250 V(B) EC VERWENDUNGSZWECK Das Gerät ist für den kontrollierten Luftwechsel in Einfamilienhäusern, Büros, Hotels, Cafés, Konferenzsälen und anderen Wohn- und Gewerberäumen bestimmt. Es dient der Wärmerückgewinnung aus der Abluft zur Erwärmung der Zuluft. Das Gerät eignet sich nicht für die Lüftung von Schwimmbädern, Saunen, Gewächshäusern, Sommergärten und anderen feuchten Räumlichkeiten. - Seite 6 VUT/VUE 200/250 V(B) EC TECHNISCHE DATEN MODELL VUT 200 V EC VUE 200 V EC VUT 200 VB EC VUE 200 VB EC VUT 250 V EC VUE 250 V EC VUT 250 VB EC VUE 250 VB EC Versorgungsspannung, V/50 (60) Hz 1~ 230 Max.
-
Seite 7: Bauart Und Funktionsweise
VUT/VUE 200/250 V(B) EC BAUART UND FUNKTIONSWEISE VUT/VUE 200 V(B) EC 1: Bypassklappe (VUT/VUE 200/250 V(B) EC) 2: Zuluftventilator 3: Feuchtigkeitssensor HV1 oder HV2 (wird auf Kundenwunsch eingebaut) 4: Steuereinheit 5: Abluftventilator 6: Zuluftfilter 7: Abluftfilter 8: Frostschutztemperatursensor 9: Gegenstromwärmetauscher 10: Auffangwanne 11: Abluftstutzen 12: Abnehmbare Platten für Filterwartung... -
Seite 8: Sommerbetrieb (Lüftung)
VUT/VUE 200/250 V(B) EC Kompatibilitätstabelle der zusätzlichen Zubehörteile und der Modellen der Anlagen VUT 200 V EC A14 VUT 200 VB EC A14 — — — VUE 200 V EC A14 VUE 200 VB EC A14 — — — VUT 250 V EC A19 —... - Seite 9 VUT/VUE 200/250 V(B) EC LUFTSTROMRICHTUNG Die Luftstromrichtung ist für VUT/VUE 200 V(B) EC abhängig von der Betriebsart der Anlage unten gezeigt. Frostschutz Sommerbetrieb Wärmerückgewinnung Der Zuluftventilator ist aus. Das Bypassrohr ist geöffnet. Das Bypassrohr ist geöffnet. VUT/VUE 200 V(B) EC VUT/VUE 200 V(B) EC VUT/VUE 200 V(B) EC VUT/VUE 200 V(B) EC...
-
Seite 10: Montage Und Betriebsvorbereitung
VUT/VUE 200/250 V(B) EC MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! MONTAGE UND ANSCHLUSS DES FEUCHTIGKEITSSENSORS IM ABLUFTROHR WARNUNG! Der Feuchtigkeitssensor ist vor der Montage der Lüftungsanlage zu installieren und anzuschließen. Die Montageschritte für den Feuchtigkeitssensor HV1: •... - Seite 11 VUT/VUE 200/250 V(B) EC WECHSEL DER WARTUNGSSEITE • Die Schrauben an der Wartungsklappe und an der Rückseite herausdrehen. • Die Türen entfernen und die Seiten wechseln. Anschließend die Seiten wieder an das Gehäuse schrauben. Der Aufkleber mit Filter und Luftstromrichtung ist im Lieferumfang enthalten. Kleben Sie es auf eine abnehmbare Platte (nur für die Anlagen VUT/VUE 250 V(B) EC).
- Seite 12 VUT/VUE 200/250 V(B) EC MONTAGE DER LÜFTUNGSANLAGE Um eine optimale Leistung zu erreichen und einen Luftwiderstand infolge von Turbulenzen im Luftstrom zu minimieren, verbinden Sie auf beiden Seiten gerade Luftrohrstücke mit den Stutzen. Minimale Länge der geraden Luftrohrstücke: • 1 x Rohrdurchmesser auf der Ansaugseite (Außenluft und Abluft) •...
-
Seite 13: Netzanschluss
VUT/VUE 200/250 V(B) EC KONDENSATABLAUF Bei den Lüftungsanlagen mit Wärmerückgewinnung der Serie VUT 200/250 V(B) EC ist ein Kondensatablauf erforderlich. Die Öffnung für den Abluftstutzen befindet sich unterhalb der Anlage. Entfernen Sie den Stopfen aus der Öffnung der Anlage. Öffnen Sie die Wartungsklappe. - Seite 14 VUT/VUE 200/250 V(B) EC Zugang zur Steuereinheit • Lösen Sie die Befestigungsschrauben an der Wartungsseite und nehmen Sie sie ab. • Entnehmen Sie den Wärmetauscher. • Die Schrauben, die die Anschlussplatte fixieren, herausdrehen und die Anschlussplatte nach unten verschieben. Bei den Lüftungsanlagen VUT/VUE 200 V(B) EC befinden sich die beiden Klemmleisten X1 und X2 an der aufklappbaren Anschlussplatte der Steuereinheit.
- Seite 15 VUT/VUE 200/250 V(B) EC ANSCHLUSSSCHEMA FÜR DEN ANSCHLUSS EXTERNER STEUERGERÄTE AN DIE LÜFTUNGSANLAGEN VUT/VUE 250 V(B) EC А14 SM-LSM-N +U 0-10V 1 2 3 4 5 6 7 8 9 10 11 12 13 6 7 8 +U 0-10V GND SM1* SM2* HV1*...
- Seite 16 VUT/VUE 200/250 V(B) EC ANSCHLUSSSCHEMA FÜR DEN ANSCHLUSS EXTERNER STEUERGERÄTE AN DIE LÜFTUNGSANLAGEN VUT/VUE 250 V(B) EC А19 +12V L1 L1 no c +12V *SM2 *SM1 Р1 *PK1 Bezeichnung Name Typ des Kontaktes Leiter *CCU DX-Kälteanlage 2 x 0,75 mm *SМ1 Elektroantrieb der Zuluftklappe LF 230...
- Seite 17 VUT/VUE 200/250 V(B) EC ANSCHLUSSSCHEMA FÜR DEN ANSCHLUSS EXTERNER STEUERGERÄTE AN DIE LÜFTUNGSANLAGEN VUT/VUE 250 V(B) EC А 21 NO C +24V +24V 0-10V 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 0-10V +24V +24V SM1*...
-
Seite 18: Wartungshinweise
VUT/VUE 200/250 V(B) EC WARTUNGSHINWEISE VOR DER WARTUNG DIE LÜFTUNGSANLAGE VON DER STROMVERSORGUNG TRENNEN! Die Wartungsarbeiten 3–4-mal pro Jahr durchführen. Die Wartung der Lüftungsanlage umfasst regelmäßige Reinigung der Geräteoberfläche und Filterersatz oder -reinigung. 1. Filterpflege (3–4-mal pro Jahr) Verschmutzte Filter erhöhen den Luftwiderstand und vermindern den Zuluftvolumenstrom. -
Seite 19: Störungsbehebung
VUT/VUE 200/250 V(B) EC 4. Pflege des Kondensatablaufsystems (1-mal pro Jahr) Das Kondensatablaufsystem kann durch Fremdkörper aus der Abluft verschmutzt werden. Befüllen Sie die Auffangwanne unter der Anlage mit Wasser, um das Funktionieren des Kondensatablaufsystems zu prüfen. Reinigen Sie bei Bedarf den Siphon und das Ablaufrohr von Fremdkörpern. 5. -
Seite 20: Transportvorschriften
VUT/VUE 200/250 V(B) EC LAGERUNGS- UND TRANSPORTVORSCHRIFTEN • Das Gerät in der Originalverpackung in einem belüfteten Raum bei einer Temperatur +5 ˚С...+40 ˚С und einer relativen Luftfeuchtigkeit bis maximal 70 % lagern. • Dämpfe und Fremdstoffe in der Luft, die Korrosion verursachen und Anschluss-Abdichtungen beschädigen können, sind nicht zulässig. -
Seite 21: Herstellergarantie
VUT/VUE 200/250 V(B) EC HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. - Seite 22 VUT/VUE 200/250 V(B) EC www.ventilation-system.com...
-
Seite 23: Abnahmeprotokoll
VUT/VUE 200/250 V(B) EC ABNAHMEPROTOKOLL Typ des Geräts Lüftungsanlage Modell VUT/VUE ______________________________ Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät... - Seite 24 V106-5DE-05...
