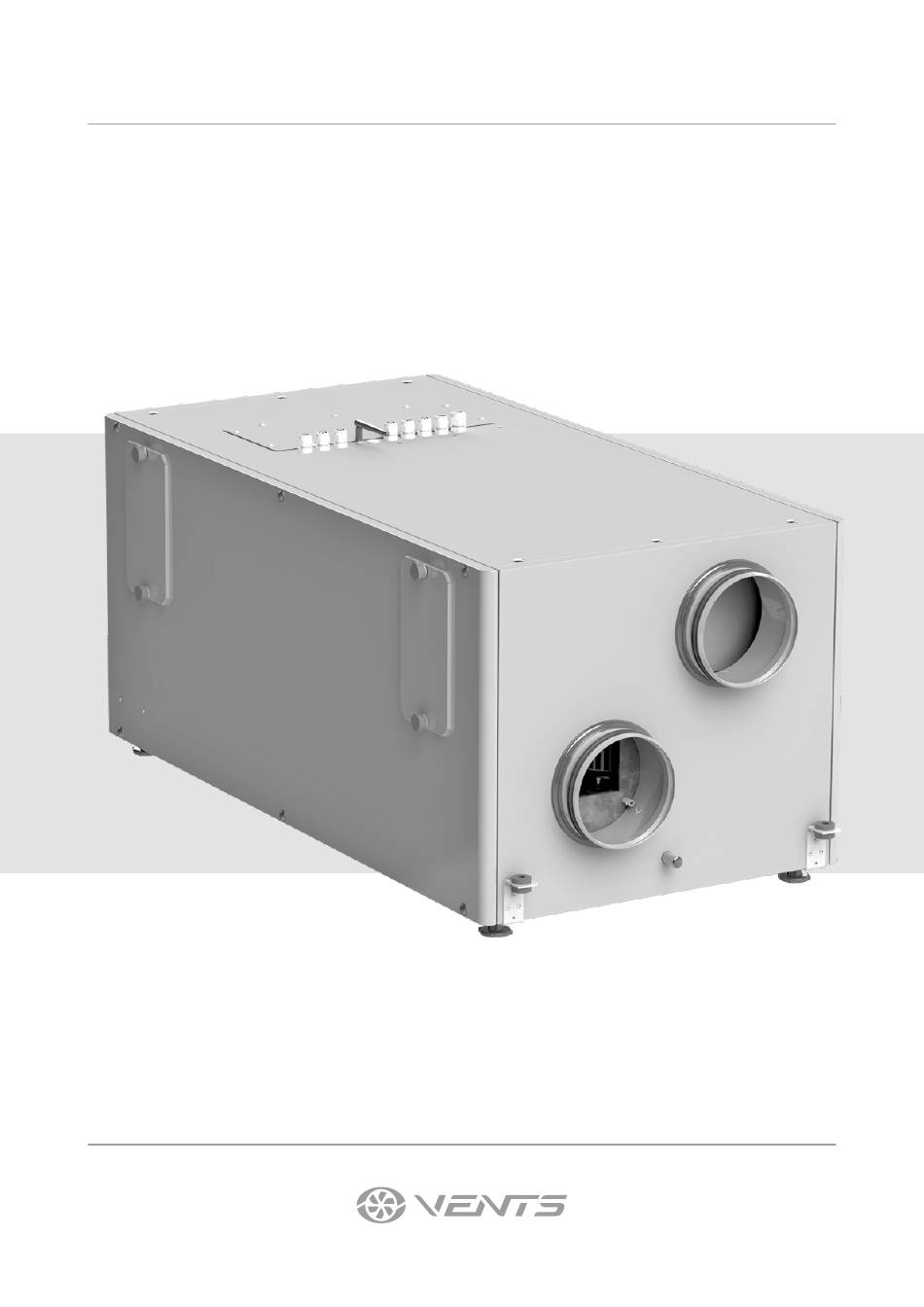

  • Seite 1 BETRIEBSANLEITUNG VUT 300 HB(E) EC VUE 300 HB(E) EC VUT 400 HB(E) EC VUE 400 HB(E) EC VUT 700 HB(E) EC VUE 700 HB(E) EC Lüftungsanlage...
  • Seite 2 VUT/VUE HB(E) EC INHALT Sicherheitsvorschriften ................................3 Verwendungszweck ..................................5 Lieferumfang ....................................5 Bezeichnungsschlüssel ................................5 Technische Daten ..................................6 Bauart und Funktionsweise ..............................7 Montage und Betriebsvorbereitung ..........................10 Netzanschluss ....................................12 Wartungshinweise ..................................14 Störungsbehebung ..................................16 Lagerungs- und Transportvorschriften ..........................16 Herstellergarantie ..................................
  • Seite 3 SICHERHEITSVORSCHRIFTEN Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlenden Erfahrungen oder Kenntnissen vorgesehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Das Gerät darf von Kindern ab 8 Jahren und darüber sowie Personen mit eingeschränkten körperlichen, geistigen oder sensorischen Fähigkeiten oder ohne ausreichende Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des...
  • Seite 4 VUT/VUE HB(E) EC Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparaturarbeiten vom Stromnetz zu trennen. Sämtliche in dieser Betriebsanleitung beschriebenen Handhabungen dürfen nur von qualifiziertem Personal durchgeführt werden, das für die Montage, den elektrischen Anschluss und die Wartung von Lüftungsanlagen ausgebildet und qualifiziert ist.
  • Seite 5 VERWENDUNGSZWECK Das Gerät ist für den kontrollierten Luftwechsel in Einfamilienhäusern, Büros, Hotels, Cafés, Konferenzsälen und anderen Wohn- und Gewerberäumen bestimmt. Es dient der Wärmerückgewinnung aus der Abluft zur Erwärmung der Zuluft. Das Gerät eignet sich nicht für die Lüftung von Schwimmbädern, Saunen, Gewächshäusern, Sommergärten und anderen feuchten Räumlichkeiten.
  • Seite 6 VUT/VUE HB(E) EC TECHNISCHE DATEN Das Gerät ist für den Einsatz in Innenräumen bei Umgebungstemperaturen von +1 °C bis +40 °C und einer relativen Luftfeuchtigkeit von maximal 60 % ohne Kondensatbildung ausgelegt. In kalten, feuchten Räumen besteht die Möglichkeit der Vereisung oder Kondensatbildung innerhalb und außerhalb des Gehäuses. Die Taupunkttemperatur der beförderten Luft muss 2-3 °C unter der Temperatur der Gehäuseoberfläche liegen, damit sich kein Kondensat im Inneren des Gehäuses bilden kann.
  • Seite 7 Ø d Außen- und Anschlussabmessungen, mm Modell VUT/VUE 300 HB(E) EC 16 157 1180 1083 1126 586 566 480 540 479 506 168 193 118 190 189 189 VUT/VUE 400 HB(E) EC 16 197 1191 1094 1137 702 682 596 566 504 531 162 201 141 248 217 217 VUT/VUE 700 HB(E) EC 16 247 1379 1282 1325 886 866 700 663 601 629 201 234 166 274 296 296 WARNUNG!
  • Seite 8 VUT/VUE HB(E) EC VUT ... HB EC VUE ... HB EC VUT ... HBE EC VUE ... HBE EC Lüftungsanlage: Steuereinheit: · · · · · · Zuluftventilator · · · · · · Abluftventilator · · · · · ·...
  • Seite 9 LUFTSTROMRICHTUNG AUßENLUFT ABLUFT FORTLUFT ZULUFT WECHSEL DER WARTUNGSSEITE Entfernen Sie die Stopfen auf der Wartungsseite der Anlage und auf der Gegenseite der Anlage. Lösen Sie die Schrauben, mit denen die Wartungsblenden befestigt sind, und entfernen Sie sie. Entfernen Sie den Wärmetauscher mit einer Kondensatwanne. Setzen Sie die Wartungsblende, das keine Wartungsseite auf der Gegenseite der Anlage ist, ein.
  • Seite 10 VUT/VUE HB(E) EC MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! BEI DER MONTAGE DES GERÄTS IST EIN AUSREICHENDER WARTUNGSZUGANG ZU BERÜCKSICHTIGEN. MONTAGE UND ANSCHLUSS DES FEUCHTIGKEITSSENSORS HV-2 WARNUNG! Der Feuchtigkeitssensor im Abluftkanal muss vor der Montage der Anlage installiert und angeschlossen werden. •...
  • Seite 11 KONDENSATABLAUF Alle Anlagen sind mit einer Auffangwanne ausgestattet. Die Auffangwanne in die Anlage mit Energierückgewinnung (VUE HB EC, VUE HBE EC) wird nicht verwendet, da durch die Übertragung von Feuchtigkeit von einem Luftstrom zum anderen durch die Enthalpiemembran kein Kondensat gebildet wird. Das Kondenswasser, welches sich in den Lüftungsanlagen mit Wärmerückgewinnung (VUT HB EC, VUT HBE EC) aufgrund der Temperaturdifferenz von Zu- und Abluft bildet, sammelt sich in der Auffangwanne und wird über die Ablaufstutzen abgeleitet.
  • Seite 12 VUT/VUE HB(E) EC NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN ANLAGEN BIS 1000 V VERFÜGT.
  • Seite 13 Anschlussschema (Anlage mit einer Steuereinheit A14) 16 17 0-10V 0-10V SM1* SM2* PK1* HV2* CO * ~230 VAC Maximale Bezeichnung Name Kabeltyp Anmerkung Kabellänge SM1* Elektroantrieb der Zuluftklappe 2 x 0,75 mm 20 m SM2* Elektroantrieb der Abluftklappe 2 x 0,75 mm 20 m Jumper während des Anschlusses PK1*...
  • Seite 14 VUT/VUE HB(E) EC WARTUNGSHINWEISE DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. STELLEN SIE SICHER, DASS DAS GERÄT VOM STROMNETZ GETRENNT IST, BEVOR SIE DEN SCHUTZ ENTFERNEN. Die Wartungsarbeiten 3–4-mal pro Jahr durchführen. Die Wartung der Lüftungsanlage umfasst regelmäßige Reinigung der Geräteoberfläche und Filterersatz oder -reinigung. 1.
  • Seite 15 2. Pflege des Wärmetauschers (einmal pro Jahr) Auch bei regelmäßiger Reinigung der Filter kann sich etwas Staub im Wärmetauscher ablagern. Daher muss der Wärmetauscher für ine anhaltend hohe Effizienz ebenso regelmäßig gereinigt werden. Nehmen Sie diesen aus der Lüftungsanlage und reinigen Sie ihn mit Druckluft oder mit einem Staubsauger.
  • Seite 16 VUT/VUE HB(E) EC STÖRUNGSBEHEBUNG STÖRUNG MÖGLICHE GRÜNDE ABHILFE Überprüfen Sie, ob die Stromversorgung Keine Stromversorgung richtig angeschlossen ist. Beseitigen Sie ansonsten den Anschlussfehler. Der/die Ventilator/en startet/en beim Die Lüftungsanlage ausschalten. Beseitigen Sie Anschalten der Anlage nicht Blockierter Motor, verschmutzte die Ursache für die Blockierung des Ventilators. Flügelradschaufeln Reinigen Sie die Laufradschaufeln.
  • Seite 17 HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt.
  • Seite 18 VUT/VUE HB(E) EC ABNAHMEPROTOKOLL Typ des Geräts Lüftungsanlage Modell Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät ____________________________________________ ist gemäß...
