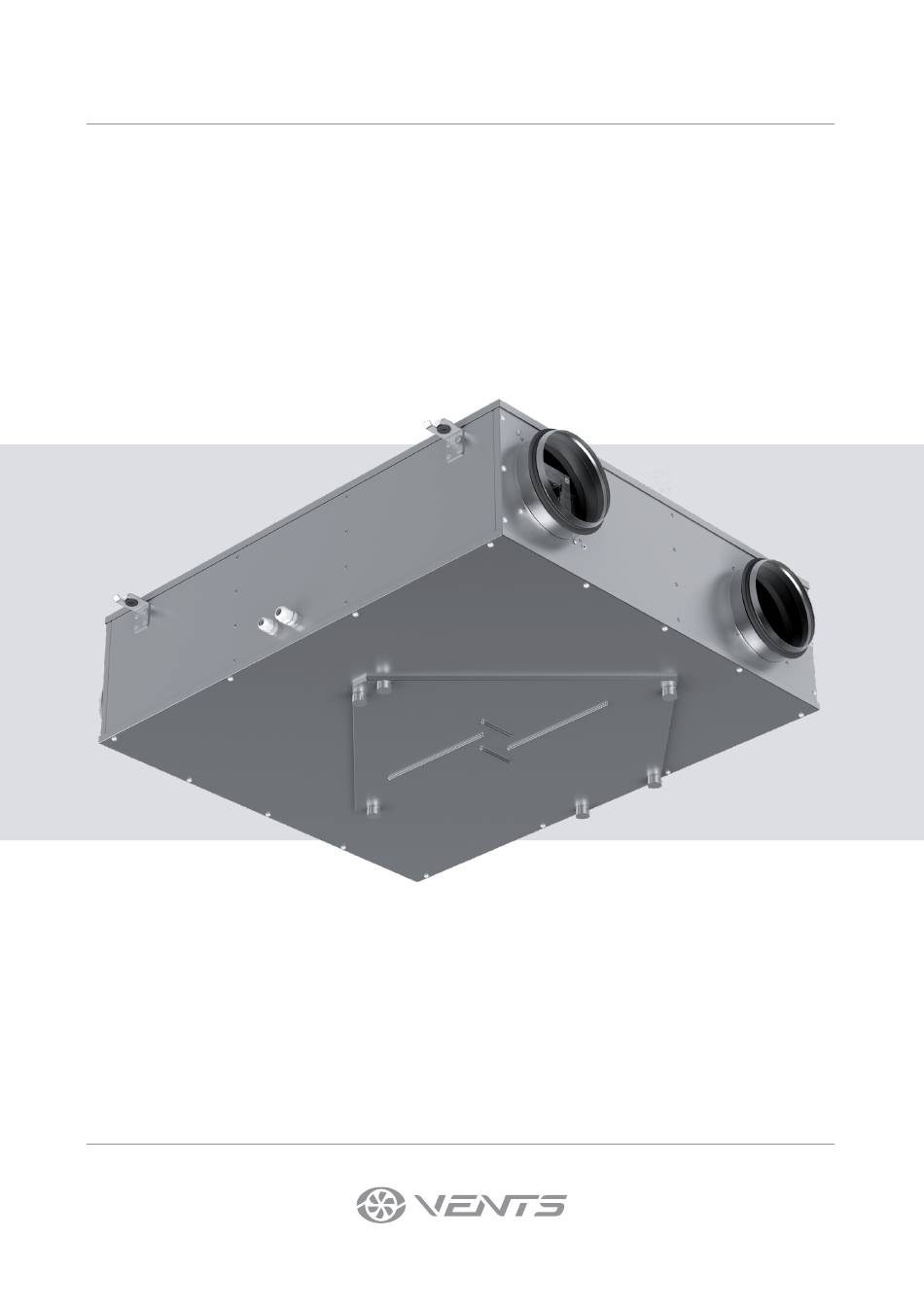

- Seite 1 BETRIEBSANLEITUNG VUE 100 P3 VUE 200 P3 VUE 300 P3 VUE 450 P3 LÜFTUNGSANLAGE MIT ENERGIERÜCKGEWINNUNG...
-
Seite 2: Inhaltsverzeichnis
VUE P3 A3/A4 INHALT Sicherheitsvorschriften ................................3 Verwendungszweck ..................................5 Lieferumfang ....................................5 Bezeichnungsschlüssel ................................5 Technische Daten ..................................6 Bauart und Funktionsweise ..............................8 Montage und Betriebsvorbereitung ..........................10 Netzanschluss ....................................11 Wartungshinweise ..................................12 Störungsbehebung ..................................13 Lagerungs- und Transportvorschriften ..........................13 Herstellergarantie .................................. -
Seite 3: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlenden Erfahrungen oder Kenntnissen vorgesehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Das Gerät darf von Kindern ab 8 Jahren und darüber sowie Personen mit eingeschränkten körperlichen, geistigen oder sensorischen Fähigkeiten oder ohne ausreichende Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des... - Seite 4 VUE P3 A3/A4 Das Gerät darf keiner Witterung (Regen, Sonne usw.) ausgesetzt werden. Die Förderluft darf keinen Staub, keine Dämpfe, Festfremdstoffe, klebrigen Stoffe oder Faserstoffe enthalten. Das Gerät ist nicht für den Einsatz in einer entzündungs- und explosionsgefährdeten Umgebung, die z.B. Spiritusdämpfe, Benzin oder Insektizide enthält, ausgelegt. Die Zu- und Abluftöffnung nicht verschließen oder verdecken, um einen optimalen Luftstrom zu gewährleisten.
-
Seite 5: Verwendungszweck
Das Gerät ist für den kontrollierten Luftwechsel in Einfamilienhäusern, Büros, Hotels, Cafés, Konferenzsälen und anderen Wohn- und Gewerberäumen bestimmt. Es dient der Wärmerückgewinnung aus der Abluft zur Erwärmung der Zuluft. Das Gerät eignet sich nicht für die Lüftung von Schwimmbädern, Saunen, Gewächshäusern, Sommergärten und anderen feuchten Räumlichkeiten. -
Seite 6: Technische Daten
IP44 für die Motoreinheiten. Die Bauweise des Geräts wird ständig weiterentwickelt und optimiert, weshalb einige Modelle von der Beschreibung in dieser Betriebsanleitung abweichen können. Parameter VUE 100 P3 VUE 200 P3 VUE 300 P3 VUE 450 P3 Versorgungsspannung, V/50 Hz 1~ 230 Max. - Seite 7 Abmessungen, mm Modell Ø D VUE 100 P3 VUE 200 P3 VUE 300 P3 VUE 450 P3 1157 1024 www.ventilation-system.com...
-
Seite 8: Bauart Und Funktionsweise
VUE P3 A3/A4 BAUART UND FUNKTIONSWEISE Linksseitige Ausführung Stromkabel mit einem Netzstecker Bedienfeld Luftdichte Kabeldurchführungen Steuereinheit Zuluftventilator Thermostat für den Frostschutz des Wärmetauschers Abluftventilator Kreuzstromwärmetauscher Abluft lter Zuluft lter Zugangstür für Filter- und Wärmetauscherwartung Die Wartungsblende der Anlage ist mit einer abnehmbaren Zugangstür für Reinigung und Austausch von Filter und Wärmetauscher ausgestattet. - Seite 9 Um den Wärmetauscher während der kalten Jahreszeit vor Frost zu schützen, ist die Anlage mit einem Thermostat ausgestattet, der sich im Fortluftkanal nach dem Wärmetauscher befindet. Der Frostschutzbetrieb wird bei einer Fortlufttemperatur von +3 °C aktiviert. Nach Erhöhung der Fortlufttemperatur kehrt die Lüftungsanlage in die vorherige Betriebsart zurück. Während des Frostschutzbetriebs ist der Zuluftventilator abgeschaltet und der Wärmetauscher wird von der warmen Abluft aufgewärmt.
-
Seite 10: Montage Und Betriebsvorbereitung
VUE P3 A3/A4 MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! BEVOR SIE ZUSÄTZLICHE EXTERNE GERÄTE MONTIEREN, LESEN SIE DIE ENTSPRECHENDEN BETRIEBSANLEITUNGEN BEI DER MONTAGE DES GERÄTS IST EIN AUSREICHENDER WARTUNGSZUGANG ZU BERÜCKSICHTIGEN. Die Anlage ist für eine abgehängte Deckenmontage mit Gewindeschrauben, Schraubenmuttern und schwingungsisolierendem Gummi konzipiert. -
Seite 11: Netzanschluss
NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN! ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. • Das Gerät ist für den Anschluss an ein Einphasenstromnetz mit 230 V/50 Hz in Übereinstimmung mit dem Anschlussschema vorgesehen. -
Seite 12: Wartungshinweise
VUE P3 A3/A4 WARTUNGSHINWEISE DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. STELLEN SIE SICHER, DASS DAS GERÄT VOM STROMNETZ GETRENNT IST, BEVOR SIE DEN SCHUTZ ENTFERNEN. Die Wartungsarbeiten sind 3–4 mal pro Jahr empfohlen. Die Wartung der Lüftungsanlage umfasst regelmäßige Reinigung der Geräteoberflächen von Staub sowie Filterersatz oder Filterreinigung. -
Seite 13: Störungsbehebung
STÖRUNGSBEHEBUNG Störung Mögliche Gründe Abhilfe Überprüfen Sie, ob die Stromversorgung richtig Der Ventilator/die Ventilatoren Keine Stromversorgung angeschlossen ist. Beseitigen Sie ansonsten den startet/starten nicht. Anschlussfehler. Verschmutzte Filter, Ventilatoren und Reinigen oder ersetzen Sie die Filter, reinigen Sie die Wärmetauscher Ventilatoren und den Wärmetauscher. Niedrige Förderleistung Verstopftes oder beschädigtes Die Bestandteile des Lüftungssystems reinigen. -
Seite 14: Herstellergarantie
VUE P3 A3/A4 HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 15: Abnahmeprotokoll
ABNAHMEPROTOKOLL Typ des Geräts LÜFTUNGSANLAGE MIT ENERGIERÜCKGEWINNUNG Modell Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät ____________________________________________ ist gemäß... - Seite 16 V147-1DE-03...
